Описание модели ЛАЗ 695Н (695Н, 697Н)

Автобус ЛАЗ-695НАвтобус общего назначения среднего класса. Выпускается Львовским автобусным заводом с 1976 г. Кузов - вагонного типа, с несущим основанием, 3-дверный (две 4-створчатых двери для пассажиров и одна одностворчатая навесная дверь для водителя). Планировка сидений 4-рядная. Расположение двигателя - заднее. Сиденье водителя - подрессорное, регулируется по высоте, длине и наклону спинки. Система отопления - воздушная, использующая тепло системы охлаждения двигателя. Ранее выпускался автобус ЛАЗ-695М (1970-1976 гг.).


Модификации

ЛАЗ-695НЭ и ААЗ-695НТ - автобусы для экспорта в страны соответственно с умеренным и тропическим (сухим и влажным) климатом, ЛАЗ-695НГ - автобус, двигатель которого работает на сжатом природном газе или бензине.

Двигатель

Мод. ЗИЛ-130Я2Н (он же ЗИЛ-508.10), бензиновый, V-обр., 8-цил., 100x95 мм, 6,0 л, степень сжатия 7,1, порядок работы 1-5-4-2-6-3-7-8; мощность 110 кВт (150 л.с.) при 3200 об/мин; крутящий момент 402 Н-м (41 кгс-м) при 1800-2000 об/мин; карбюратор К-90; воздушный фильтр - инерционно-масляный.

Трансмиссия

Сцепление - однодисковое с периферийными пружинами, привод выключения - гидравлический. Коробка передач - 5-ступ, передат. числа: I-7,44; II-4,10; III-2,29; IV-1,47; V-1,00; ЗХ-7,09; синхронизаторы на II-V передачах. Карданная передача состоит из одного вала. Главная передача - двойная разнесенная (коническая и планетарная). Передат. число 6,98.

Колеса и шины

Колеса - дисковые, ободья 7,5-20, крепление на 10 шпильках. Шины 10,00-20 мод. ОИ-73А, НС - 12, рисунок протектора - дорожный, давление в шинах передних и задних 6,0 кгс/см. кв. Число колес 6+1.

Подвеска

Зависимая, передняя - на полуэллиптических рессорах с корректирующими пружинами, два амортизатора; задняя - то же, без амортизаторов.

Тормоза

Рабочая тормозная система - двухконтурная, с пневматическим приводом, барабанными механизмами (диаметр 4 20 мм, ширина накладок: передних 70, задних 1 80 мм, разжим-кулачковый. Стояночный тормоз - на механизмы задних колес, привод-механический. Запасной тормоз - один из контуров рабочей тормозной системы. Давление в пневмоприводе тормозов 6,0-7,7 кгс/см. кв.

Рулевое управление

Мод. ЗИЛ-124, глобоидальный червяк с трехгребневым роликом, передат. число 23,5. Люфт рулевого колеса до 150.

Электрооборудование

Напряжение 12 В, ак. батарея ЗСТ-150ЭМС (2 шт.), генератор Г287-К с встроенным интегральным регулятором напряжения Я112-А, стартер СТ130-АЗ, распределитель Р137, транзисторный коммутатор ТК102, катушка зажигания Б114-Б, свечи А11.

Заправочные объемы и рекомендуемые эксплуатационные материалы

Топливный бак - 154 л, бензин А-76;
система охлаждения - 40 л, вода;
система смазки двигателя (с масляным радиатором) - 8,5 л, всесезонно М-8В, или М-6/10В, зимой ДВ-АСЗп-10В;
картер рулевого управления - 1,2 л. ТСп-15К или ТСп-10;
коробка передач - 5,1 л, ТСп-15К или ТСп-10;
картер ведущего моста и колесные редукторы - 14 (8+6) л, ТСп-15К или ТСп-10;
гидравлическая система привода сцепления - 0,95 л, тормозная жидкость "Томь";
амортизаторы - 2x0,85 л, АЖ-12Т;
бачок омывателя ветрового стекла - 2л, жидкость НИИСС-4 в смеси с водой.

Масса агрегатов (в кг)

Двигатель с оборудованием и сцеплением — 502,
коробка передач — 120,
карданный вал — 16,
передний мост — 316,
задний мост — 665,
кузов — 3080,
колесо в сборе с шиной — 110,
радиатор — 35.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вместимость:
число мест для сидения 34
общее число мест 67
число служебных мест 1
Снаряженная масса, кг 6800
В том числе:
на переднюю ось 2200
на заднюю ось 4600
Полная масса, кг 11630
В том числе:
на переднюю ось 4100
на заднюю ось 7530
Макс.скорость, км/ч 86
Время разгона до 60 км/ч, с 40
Макс. преодолеваемый подъем, % 25
Выбег с 60 км/ч, м 1100
Тормозной путь с 60 км/ч, м 32,1
Контрольный расход топлива при 60 км/ч, л/ 100 км 33,9
Радиус: поворота, м:
по внешнему колесу 8,5
габаритный 9,6

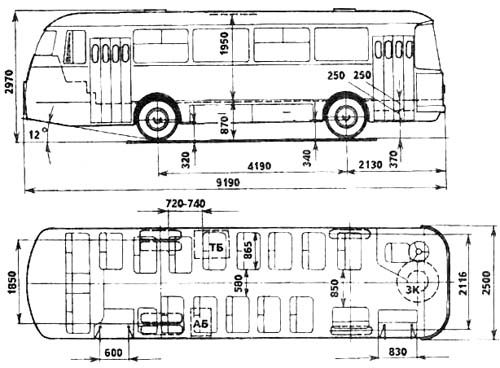

Чертеж ЛАЗ-695Н
