Описание модели КАВЗ 685 (685)

Автобус КАвЗ-685 и КАвЗ-3976 4x2.2 Автобус малого класса общего назначения, выпускается Курганским автобусным заводом с 1989 г. Автобус рамной конструкции, на шасси мод. ГАЗ-33074, кузов цельнометаллический, капотный, 3-дверный (одна дверь для водителя, одна для пассажиров и одна запасная сзади), расположение двигателя - переднее. Сиденье водителя регулируется по высоте, длине, массе, наклону подушки и спинки. Система отопления - воздушная, использующая тепло системы охлаждения двигателя. Ранее выпускались автобусы КАвЗ-685 (1971-1984 гг.) и КАвЗ-3270 (с 1984 г.) на шасси соответственно ГАЗ-53А и ГАЗ-53-11 и отличались внешней формой и интерьером. Модификация - КАвЗ-397601 - северный, предназначен для работы при температуре окружающего воздуха от -60 до +40°С, отличается наличием теплоизоляции кузова, изолированной кабиной водителя, двойным остеклением, дополнительным отоплением и подогревателем.


Двигатель.

Мод. ЗМЗ-53-11, бензиновый, V-обр. (900), 8-цил., 92x80 мм, 4,25 л, степень сжатия 7,6, порядок работы 1-5-4-2-6-3-7-8; мощность 88,3 кВт (120 л.с.) при 3200 об/мин; крутящий момент 284,5 Н-м (29 кгс-м) при 2000-2500 об/мин; карбюратор К-135; воздушный фильтр - инерционно-масляный.

Трансмиссия.

Сцепление - однодисковое с периферийными пружинами, привод выключения - гидравлический. Коробка передач - мод. ГАЗ-53-12, 4-ступ., передат. числа: I-6,55; II-3,09; III-1,71; IV-1,00; ЗХ-7,77; синхронизаторы - на III и IV передачах. Карданная передача - из двух валов с промежуточной опорой. Главная передача - одинарная, гипоидная, передат. число 6,17.

Колеса и шины.

Колеса - дисковые, ободья 6,ОБ-20 с бортовыми кольцами, крепление на 6 шпильках. Шины 8,25-20 (240-508) мод. ИК-6АМ, НС-10, или 8,25R20 (240R508) мод. К-55, КИ-63, К-84, рисунок протектора- универсальный, давление в шинах передних колес 2,8, задних - 4,3 кгс/см. кв. , число колес 6+1.

Подвеска.

Зависимая, передняя - на полуэллиптических рессорах с амортизаторами, задняя - на полуэллиптических рессорах с дополнительными рессорами, четыре амортизатора.

Тормоза.

Рабочая тормозная система - двухконтурная, с гидравлическим приводом и вакуумным усилителем, барабанными механизмами (диаметр 380 мм, ширина передних накладок 80, задних - 100 мм), разжим - кулачковый. Стояночный тормоз - трансмиссионный, барабанный, привод - механический. Запасной тормоз - любой из контуров рабочей тормозной системы.

Рулевое управление.

Рулевой механизм - глобоидальный червяк с трехгребневым роликом, передат, число 21,3. Люфт рулевого колеса до 100.

Электрооборудование.

Напряжение 12 В, ак. батарея 6СТ-75ЭМС, генератор 162.3701 с встроенным выпрямителем, регулятор напряжения 13.3702, стартер СТ230-А, распределитель 24.3706, катушка зажигания Б11 6, свечи А11-3.

Заправочные объемы и рекомендуемые эксплуатационные материалы.

Топливный бак - 105л, бензин А-76;
система охлаждения - 28л, вода или охлаждающая жидкость;
система смазки двигателя - 8,0 л, всесезонно М-8В1 или М-8Б1;
картер рулевого механизма - 0,6 л, ТСп-15К;
картер заднего моста - 8,2 л, ТСп-14ГИП;
гидропривод тормозов и сцепления - 1,0 л, АЖ-12Т;
амортизаторы - 6x0,4, масло веретенное АУ;
бачок смывателя ветрового стекла - 2,0л, жидкость НИИСС-4 в смеси с водой.

Масса агрегатов (в кг).

Двигатель с оборудованием и сцеплением - 256,
коробка передач - 57,
карданный вал - 25,
передний мост - 138,
задний мост - 268,
кузов - 1600,
колесо с шиной - 84,
радиатор - 16.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вместимость:
число мест для сиденья 21
общее число мест 28
число служебных мест 1
Снаряженная масса 4030 кг.
В том числе:
на переднюю ось 1530 кг.
на заднюю ось 2500 кг.
Полная масса 6289 кг.
В том числе:
на переднюю ось 1680 кг.
на заднюю ось 4609 кг.
Макс.скорость 90 км/ч.
Время разгона до 60 км/ч 33,6 с.
Макс.преодолеваемый подъем 26 %
Выбег с 5 0 км/ч 746 м.
Тормозной путь с 60 км/ч 26,4 м.
Контрольный расход топлива при 60 км/ч, л/100 км 18,3 л.
Радиус поворота:
по внешнему колесу 8,0 м.
габаритный 9,0 м.

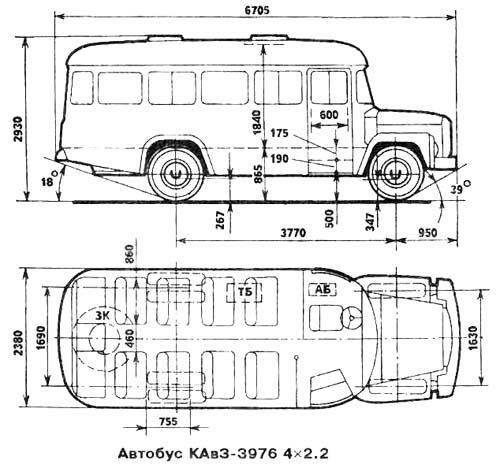

Чертеж КАвЗ-685 и КАвЗ-3976
