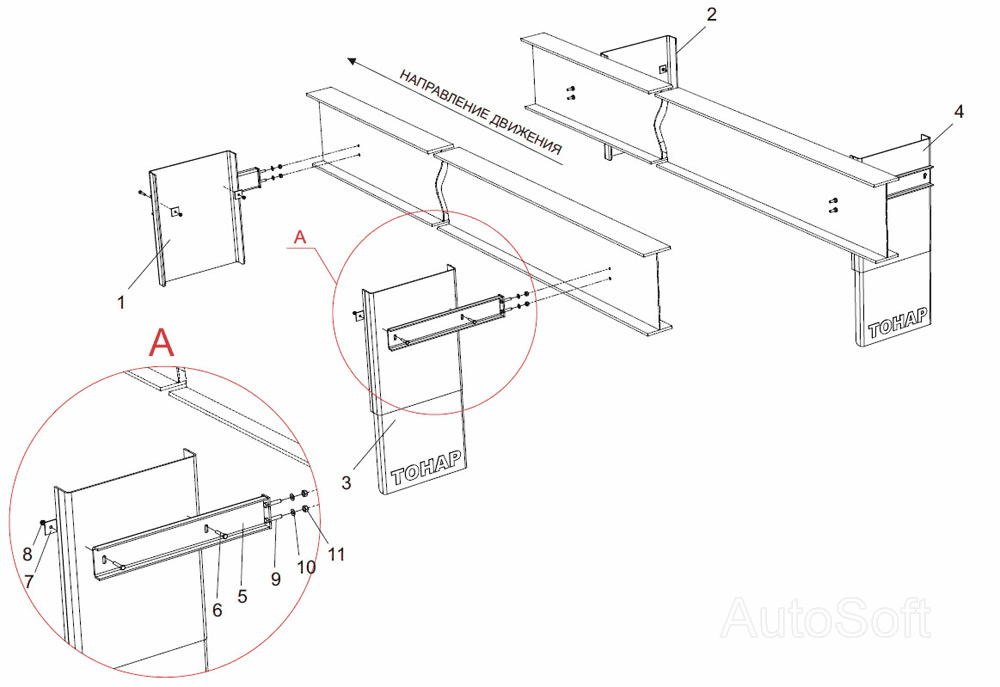

Установка крыльев на модели 97461, 97461Н, 974611 Тонар-97461. Каталог 2010г.

Установка заднего защитного устройства Тонар-97461 Ось с рессорами 9746-2410009 Тонар-97461

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крыло переднее

Заводской номер: 97461-3102020 Количество на модель: 1
97461-3102020
1
2

Номер детали на чертеже:

2

Крыло переднее

Заводской номер: 97461-3102020-01 Количество на модель: 1
97461-3102020-01
1
3

Номер детали на чертеже:

3

Крыло заднее

Заводской номер: 97461-3102030 Количество на модель: 1
97461-3102030
1
4

Номер детали на чертеже:

4

Крыло заднее

Заводской номер: 97461-3102030-01 Количество на модель: 2
97461-3102030-01
2
5

Номер детали на чертеже:

5

Кронштейн в сборе

Заводской номер: 97461-3102040 Количество на модель: 4
97461-3102040
4
6

Номер детали на чертеже:

6

Болт М8х45

Заводской номер: 1282001845 Количество на модель: 8
1282001845
8
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 83101А-0000061 Количество на модель: 8
83101А-0000061
8
8

Номер детали на чертеже:

8

Гайка М8

Заводской номер: 1280362908 Количество на модель: 8
1280362908
8
9

Номер детали на чертеже:

9

Болт М12x80

Заводской номер: 1282001050 Количество на модель: 8
1282001050
8
10

Номер детали на чертеже:

10

Шайба 10

Заводской номер: 1286010010 Количество на модель: 8
1286010010
8
11

Номер детали на чертеже:

11

Гайка М10 самостопорящаяся

Заводской номер: 1283000110 Количество на модель: 8
1283000110
8
