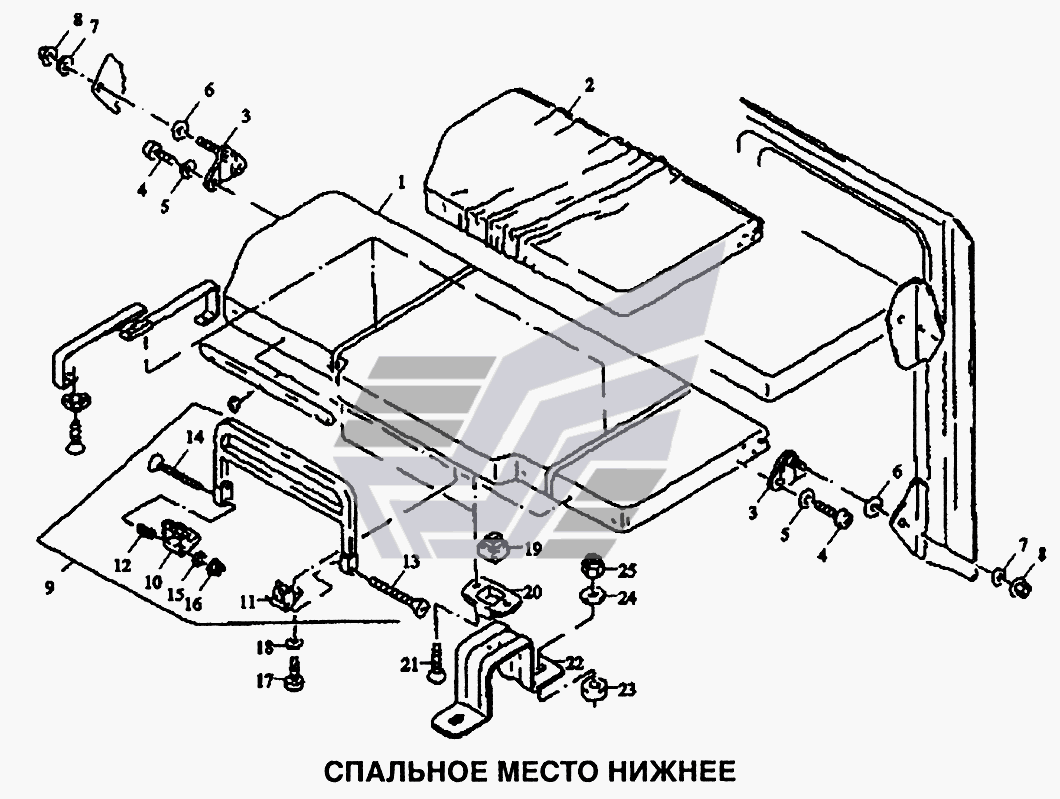

Место спальное нижнее SX-3255-DR 3804B 6х4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа

Номер детали на чертеже:

Спальное место в сборе

Заводской номер: DZ1643370030 Количество на модель: 1
DZ1643370030
1
1

Номер детали на чертеже:

1

Спальное место в сборе

Заводской номер: 81.62159.6268 Количество на модель: 1
81.62159.6268
1
2

Номер детали на чертеже:

2

Спальное место верхнее

Заводской номер: 81.62160.5143 Количество на модель: 1
81.62160.5143
1
3

Номер детали на чертеже:

3

Пластина

Заводской номер: 81.62159.5229 Количество на модель: 2
81.62159.5229
2
4

Номер детали на чертеже:

4

Винт М8х16-4,8-Н-А3R

Заводской номер: 06.04209.0030 Количество на модель: 4
06.04209.0030
4
5

Номер детали на чертеже:

5

Шайба А8,4х16х1,6-200НV-МАN183-В4

Заводской номер: 06.15019.0084 Количество на модель: 4
06.15019.0084
4
6

Номер детали на чертеже:

6

Шайба 12,5х25х2,5

Заводской номер: 81.90713.0004 Количество на модель: 2
81.90713.0004
2
8

Номер детали на чертеже:

8

Гайка ВМ8-8-МАN184-В4

Заводской номер: 06.11240.0604 Количество на модель: 2
06.11240.0604
2
9

Номер детали на чертеже:

9

Защита в сборе

Заводской номер: 81.62150.6017 Количество на модель: 1
81.62150.6017
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 81.62150.6016 Количество на модель: 1
81.62150.6016
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 81.62150.0023 Количество на модель: 1
81.62150.0023
1
12

Номер детали на чертеже:

12

Пружина 2,5х12,5х47,5

Заводской номер: 06.46080.0340 Количество на модель: 2
06.46080.0340
2
13

Номер детали на чертеже:

13

Винт М8х90х34-4

Заводской номер: 06.04299.0009 Количество на модель: 1
06.04299.0009
1
14

Номер детали на чертеже:

14

Винт М8х100х34-4

Заводской номер: 06.04299.0010 Количество на модель: 1
06.04299.0010
1
19

Номер детали на чертеже:

19

Уплотнитель 26,5х29,5х19-8

Заводской номер: 81.96020.0129 Количество на модель: 2
81.96020.0129
2
20

Номер детали на чертеже:

20

Проставка

Заводской номер: 81.62670.0019 Количество на модель: 2
81.62670.0019
2
21

Номер детали на чертеже:

21

Винт М5х16-4,8-Н-А3R

Заводской номер: 06.04209.0023 Количество на модель: 4
06.04209.0023
4
22

Номер детали на чертеже:

22

Кронштейн

Заводской номер: 81.62158.5010 Количество на модель: 2
81.62158.5010
2
23

Номер детали на чертеже:

23

Шайба 6,5х20х7-SТ52-3-А3С

Заводской номер: 88.90710.0070 Количество на модель: 4
88.90710.0070
4
24

Номер детали на чертеже:

24

Шайба 6,4х18х1,6-140НV-А3R

Заводской номер: 06.15190.0407 Количество на модель: 4
06.15190.0407
4
25

Номер детали на чертеже:

25

Гайка М6-6-А3R

Заводской номер: 06.12079.0003 Количество на модель: 4
06.12079.0003
4
