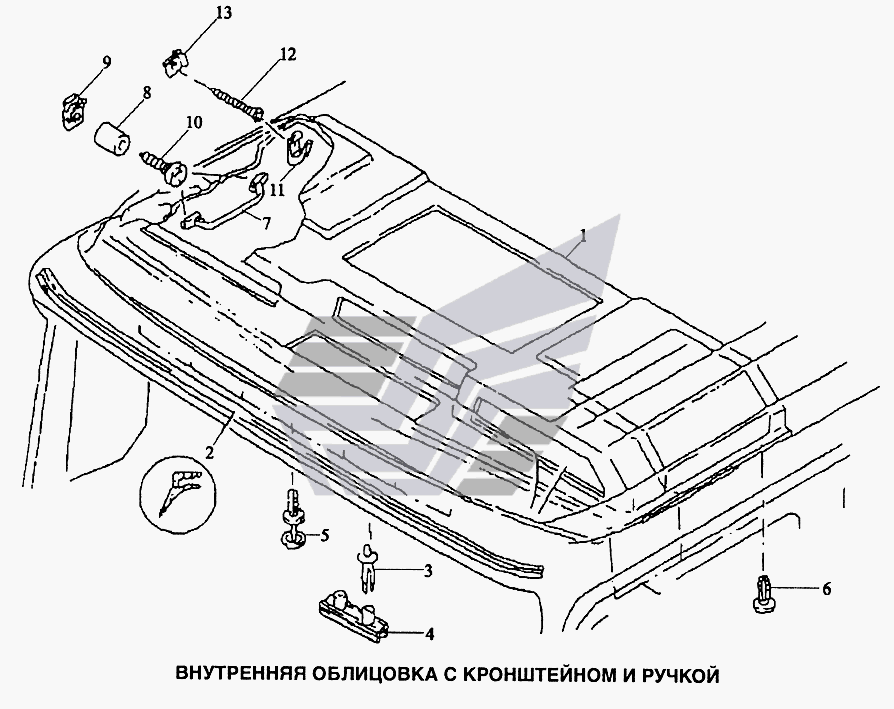

Облицовка внутренняя с кронштейном и ручкой SX-3255-DR 3804B 6х4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
1

Номер детали на чертеже:

1

Внутренняя облицовка в сборе

Заводской номер: 81.62930.5137 Количество на модель: 1
81.62930.5137
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: 81.62640.0087 Количество на модель: 1
81.62640.0087
1
3

Номер детали на чертеже:

3

Фиксатор

Заводской номер: 81.63704.0012 Количество на модель: 15
81.63704.0012
15
4

Номер детали на чертеже:

4

Болт-фиксатор 5,6х9-SТ-ZN5

Заводской номер: 06.04209.0028 Количество на модель: 30
06.04209.0028
30
5

Номер детали на чертеже:

5

Заклепка 7,2х20/26-РА6-GR

Заводской номер: 81.92202.0026 Количество на модель: 7
81.92202.0026
7
6

Номер детали на чертеже:

6

Заклепка 7х3х17,5-4-РА6,6-SW

Заводской номер: 06.24249.0007 Количество на модель: 8
06.24249.0007
8
7

Номер детали на чертеже:

7

Ручка в сборе

Заводской номер: 81.97001.6069 Количество на модель: 1
81.97001.6069
1
8

Номер детали на чертеже:

8

Втулка

Заводской номер: 81.94289.0173 Количество на модель: 4
81.94289.0173
4
9

Номер детали на чертеже:

9

Пластина-фиксатор SТ4,8-1-А3С

Заводской номер: 06.13189.0025 Количество на модель: 4
06.13189.0025
4
10

Номер детали на чертеже:

10

Болт SТ4,8х25С-Н-А3R

Заводской номер: 06.07156.1607 Количество на модель: 4
06.07156.1607
4
11

Номер детали на чертеже:

11

Крючок

Заводской номер: 81.63710.0018 Количество на модель: 2
81.63710.0018
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: 06.07171.1408 Количество на модель: 4
06.07171.1408
4
13

Номер детали на чертеже:

13

Гайка-пластина SТ3,9-1-А3С

Заводской номер: 06.13189.0024 Количество на модель: 4
06.13189.0024
4
