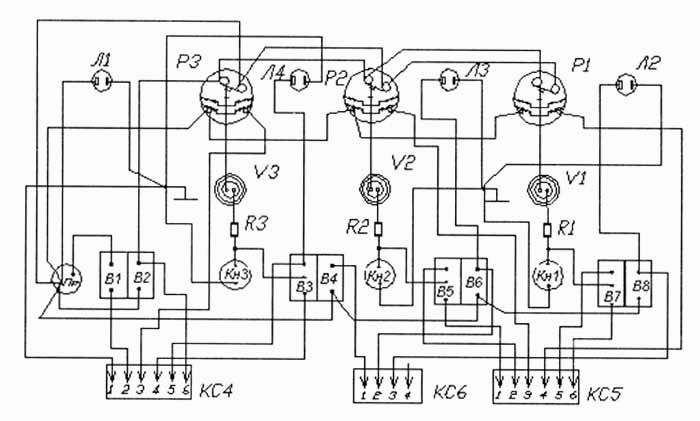

Щиток приборов (электрическая схема) НефАЗ-9693. Каталог 2005г.

Установка бокового фонаря 9693-3731030, 9693-3731030-01 НефАЗ-9693 Щиток приборов 9693-3718400 НефАЗ-9693

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Выключатели ЭПК

Заводской номер: В4, В6, В8 Количество на модель: 3
В4, В6, В8
3

Номер детали на чертеже:

Тиристоры

Заводской номер: V1, V2, V3 Количество на модель: 3
V1, V2, V3
3

Номер детали на чертеже:

Резисторы

Заводской номер: R1, R2, R3 Количество на модель: 3
R1, R2, R3
3

Номер детали на чертеже:

Предохранитель

Заводской номер: Пр Количество на модель: 1
Пр
1

Номер детали на чертеже:

Переключатели режима работ («Налив-Слив»)

Заводской номер: В3, В5, В7 Количество на модель: 3
В3, В5, В7
3

Номер детали на чертеже:

Лампы контроля ЭПК

Заводской номер: Л2, Л3, Л4 Количество на модель: 3
Л2, Л3, Л4
3

Номер детали на чертеже:

Лампа контроля питания

Заводской номер: Л1 Количество на модель: 1
Л1
1

Номер детали на чертеже:

Колодка гнездовая 02-6.3-06 ОСТ 37.003.032-88

Заводской номер: КС4, КС5 Количество на модель: 3
КС4, КС5
3

Номер детали на чертеже:

Кнопки контроля

Заводской номер: Кн1, Кн2, Кн3 Количество на модель: 3
Кн1, Кн2, Кн3
3

Номер детали на чертеже:

Выключатель питания

Заводской номер: В1 Количество на модель: 1
В1
1

Номер детали на чертеже:

Выключатель освещения

Заводской номер: В2 Количество на модель: 1
В2
1

Номер детали на чертеже:

Указатели уровня

Заводской номер: Р1, Р2, Р3 Количество на модель: 3
Р1, Р2, Р3
3
