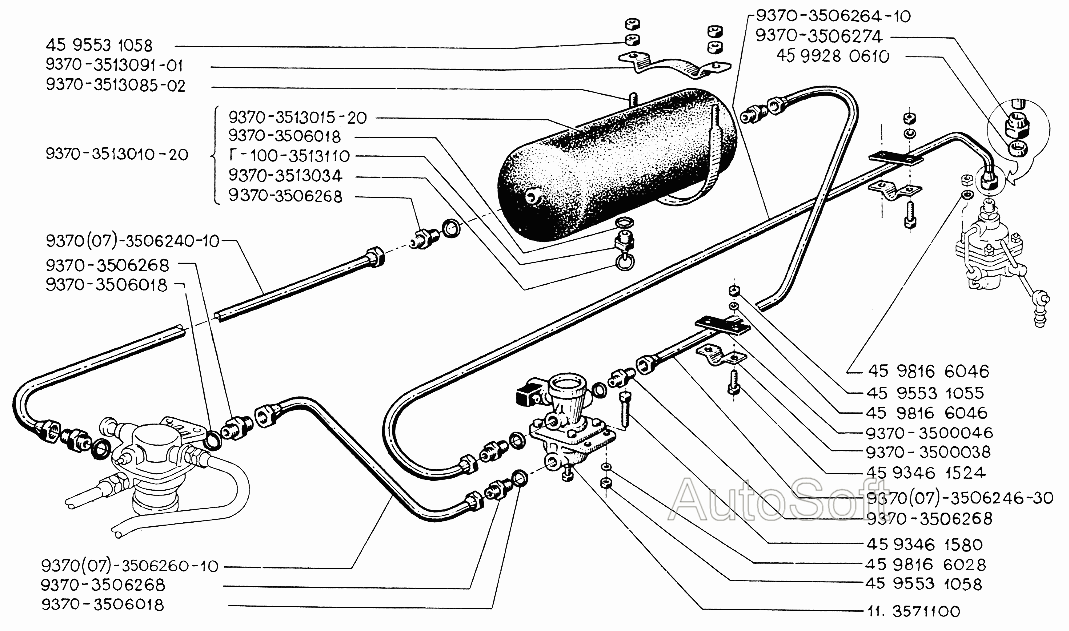

Привод пневматический тормозов НефАЗ-937006/07-01. Каталог 1991г.

Привод пневматический тормозов НефАЗ-937006/07-01 Привод пневматический тормозов НефАЗ-937006/07-01

Вид отображения:

Детали справа

По ширине экрана

9370-3513015-30

937007-3506246-30

9370-3506264-10

937007-3506264-10

9370-3506240-10

937007-3506240-10

9370-3506260-10

937007-3506260-10

9370-3513085-02

9370-3513085-03

[Шайба 10Л]

[Шайба 12Н]

[Шайба 8Т]

9370-3506268

11.3571100

9370-3506246-30

9370-3500038

9370-3513010-20

[Болт М10х1,25-6gх30]

[Болт М8-6gх25]

[Гайка М10х1,25-6Н]

[Гайка М8-6Н]

[Гайка накидная]

9370-3506274

9370-3513034

Г-100-3513110

934-3000010

[Муфта]

9370-3500046

9370-3506018

9370-3513091-01

47 01 010 0

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Баллон воздушный

Заводской номер: 9370-3513015-30 Количество на модель: 1

9370-3513015-30

Номер детали на чертеже:

Трубка для тропиков

Заводской номер: 937007-3506246-30 Количество на модель:

937007-3506246-30

Номер детали на чертеже:

Трубка к регулятору тормозных сил

Заводской номер: 9370-3506264-10 Количество на модель: 1

9370-3506264-10

Номер детали на чертеже:

Трубка к регулятору тормозных сил для тропиков

Заводской номер: 937007-3506264-10 Количество на модель:

937007-3506264-10

Номер детали на чертеже:

Трубка от клапана к баллону

Заводской номер: 9370-3506240-10 Количество на модель: 1

9370-3506240-10

Номер детали на чертеже:

Трубка от клапана к баллону для тропиков

Заводской номер: 937007-3506240-10 Количество на модель:

937007-3506240-10

Номер детали на чертеже:

Трубка от клапана к электропневмоклапану

Заводской номер: 9370-3506260-10 Количество на модель: 1

9370-3506260-10

Номер детали на чертеже:

Трубка от клапана к электропневмоклапану для тропиков

Заводской номер: 937007-3506260-10 Количество на модель:

937007-3506260-10

Номер детали на чертеже:

Хомут

Заводской номер: 9370-3513085-02 Количество на модель: 2

9370-3513085-02

Номер детали на чертеже:

Хомут

Заводской номер: 9370-3513085-03 Количество на модель:

9370-3513085-03

Номер детали на чертеже:

Шайба 10Л

Заводской номер: [Шайба 10Л] Количество на модель: 4

[Шайба 10Л]

Номер детали на чертеже:

Шайба 12Н

Заводской номер: [Шайба 12Н] Количество на модель:

[Шайба 12Н]

Номер детали на чертеже:

Шайба 8Т

Заводской номер: [Шайба 8Т] Количество на модель: 10

[Шайба 8Т]

Номер детали на чертеже:

Штуцер ввертный

Заводской номер: 9370-3506268 Количество на модель: 8

9370-3506268

Номер детали на чертеже:

Электропневмоклапан

Заводской номер: 11.3571100 Количество на модель: 1

11.3571100

Номер детали на чертеже:

Трубка

Заводской номер: 9370-3506246-30 Количество на модель: 1

9370-3506246-30

Номер детали на чертеже:

Скоба

Заводской номер: 9370-3500038 Количество на модель: 2

9370-3500038

Номер детали на чертеже:

Баллон воздушный в сборе

Заводской номер: 9370-3513010-20 Количество на модель: 1

9370-3513010-20

Номер детали на чертеже:

Болт М10х1,25-6gх30

Заводской номер: [Болт М10х1,25-6gх30] Количество на модель: 4

[Болт М10х1,25-6gх30]

Номер детали на чертеже:

Болт М8-6gх25

Заводской номер: [Болт М8-6gх25] Количество на модель: 8

[Болт М8-6gх25]

Номер детали на чертеже:

Гайка М10х1,25-6Н

Заводской номер: [Гайка М10х1,25-6Н] Количество на модель: 12

[Гайка М10х1,25-6Н]

Номер детали на чертеже:

Гайка М8-6Н

Заводской номер: [Гайка М8-6Н] Количество на модель: 8

[Гайка М8-6Н]

Номер детали на чертеже:

Гайка накидная

Заводской номер: [Гайка накидная] Количество на модель:

[Гайка накидная]

Номер детали на чертеже:

Гайка накидная

Заводской номер: 9370-3506274 Количество на модель: 8

9370-3506274

Номер детали на чертеже:

Кольцо

Заводской номер: 9370-3513034 Количество на модель: 1

9370-3513034

Номер детали на чертеже:

Кран слива конденсата

Заводской номер: Г-100-3513110 Количество на модель: 1

Г-100-3513110

Номер детали на чертеже:

Кран слива конденсата

Заводской номер: 934-3000010 Количество на модель:

934-3000010

Номер детали на чертеже:

Муфта

Заводской номер: [Муфта] Количество на модель: 8

[Муфта]

Номер детали на чертеже:

Подкладка

Заводской номер: 9370-3500046 Количество на модель: 2

9370-3500046

Номер детали на чертеже:

Прокладка

Заводской номер: 9370-3506018 Количество на модель: 17

9370-3506018

Номер детали на чертеже:

Прокладка воздушного баллона

Заводской номер: 9370-3513091-01 Количество на модель: 2

9370-3513091-01

Номер детали на чертеже:

Электропневмоклапан

Заводской номер: 47 01 010 0 Количество на модель:

47 01 010 0

Привод пневматический тормозов НефАЗ-937006/07-01 Привод пневматический тормозов НефАЗ-937006/07-01

Вернуться в раздел каталога

Номер	9370-3513015-30
Наименование	Баллон воздушный
Кол-во на "НефАЗ-9370-01;НефАЗ-9385"	1
	806892;
Модель	9370
Группа	Тормоза
Подгруппа	Баллоны воздушные пневмотормозов
Порядковый номер детали	015
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
ОКПО класс	45 Изделия автомобильной промышленности
Вид изделия	84-85 - штифты
Вид покрытия	1 - цинковое с хроматированием (цинкование и пассивирование(П29)

Номер	937007-3506246-30
Наименование	Трубка для тропиков
	806909;
Модель	937007
Группа	Тормоза
Подгруппа	Трубопроводы пневмотормозов
Порядковый номер детали	246
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
ОКПО класс	45 Изделия автомобильной промышленности
Вид изделия	84-85 - штифты
Вид покрытия	1 - цинковое с хроматированием (цинкование и пассивирование(П29)

Номер	9370-3506264-10
Наименование	Трубка к регулятору тормозных сил
Кол-во на "НефАЗ-9370-01;НефАЗ-9385"	1
	806910;
Модель	9370
Группа	Тормоза
Подгруппа	Трубопроводы пневмотормозов
Порядковый номер детали	264
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
ОКПО класс	45 Изделия автомобильной промышленности
Вид изделия	84-85 - штифты
Вид покрытия	1 - цинковое с хроматированием (цинкование и пассивирование(П29)

Номер	937007-3506264-10
Наименование	Трубка к регулятору тормозных сил для тропиков
	806911;
Модель	937007
Группа	Тормоза
Подгруппа	Трубопроводы пневмотормозов
Порядковый номер детали	264
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
ОКПО класс	45 Изделия автомобильной промышленности
Вид изделия	84-85 - штифты
Вид покрытия	1 - цинковое с хроматированием (цинкование и пассивирование(П29)

Номер	9370-3506240-10
Наименование	Трубка от клапана к баллону
Кол-во на "НефАЗ-9370-01;НефАЗ-9385"	1
	806912;
Модель	9370
Группа	Тормоза
Подгруппа	Трубопроводы пневмотормозов
Порядковый номер детали	240
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
ОКПО класс	45 Изделия автомобильной промышленности
Вид изделия	84-85 - штифты
Вид покрытия	1 - цинковое с хроматированием (цинкование и пассивирование(П29)

Номер	[Гайка накидная]
Наименование	Гайка накидная
	806898;
ОКПО класс	45 Изделия автомобильной промышленности
Вид изделия	90-99 - детали, соединяющие трубопроводы, резьбовые пробки
Вид покрытия	3 - многослойное медь-никель (никелирование и полировка (П6)

Номер	934-3000010
Наименование	Кран слива конденсата
	806902;
Модель	934
Группа	Тяги рулевые. Оси передняя и задняя
Подгруппа	Ось передняя в сборе
Порядковый номер детали	010
