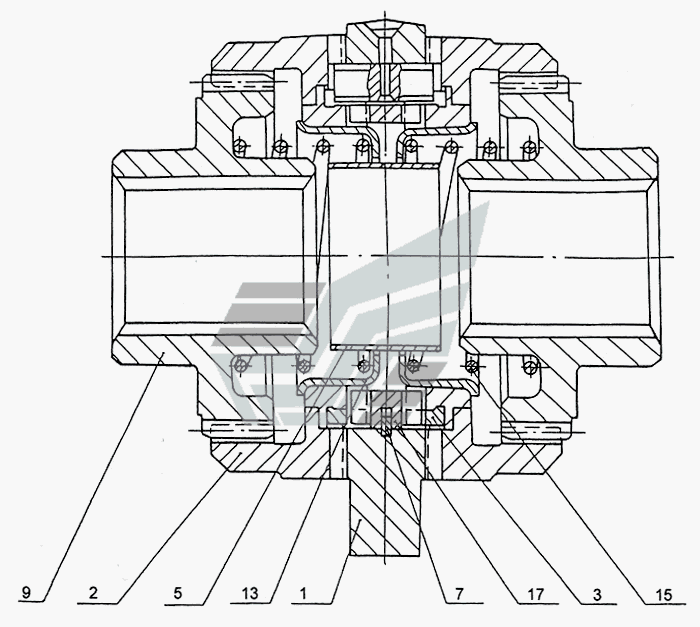

Комплект дифференциала МЗКТ-79092. Каталог 2005г.

Редуктор второго заднего моста МЗКТ-79092 Полуось МЗКТ-79092

Вид отображения:

Детали справа

По ширине экрана

547А-2403026

547А-2403027

1

2

3

5

7

9

13

15

17

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Крышка

Заводской номер: 547А-2403026 Количество на модель: 1

547А-2403026

1

Номер детали на чертеже:

Крышка боковая

Заводской номер: 547А-2403027 Количество на модель: 1

547А-2403027

1

1

Номер детали на чертеже:

1

Муфта ведущая со шпонкой

Заводской номер: 7911-2403058-10 Количество на модель: 1

7911-2403058-10

1

2

Номер детали на чертеже:

2

Полу муфта

Заводской номер: 7911-2403055-10 Количество на модель: 2

7911-2403055-10

2

3

Номер детали на чертеже:

3

Кольцо разрезное

Заводской номер: 535-2403012 Количество на модель: 2

535-2403012

2

5

Номер детали на чертеже:

5

Втулка распорная

Заводской номер: 535-2403017 Количество на модель: 1

535-2403017

1

7

Номер детали на чертеже:

7

Кольцо стопорное

Заводской номер: 535-2403039 Количество на модель: 1

535-2403039

1

9

Номер детали на чертеже:

9

Шестерня полуоси

Заводской номер: 543-2403050 Количество на модель: 2

543-2403050

2

13

Номер детали на чертеже:

13

Стакан пружины

Заводской номер: 543-2403076 Количество на модель: 2

543-2403076

2

15

Номер детали на чертеже:

15

Пружина дифференциала

Заводской номер: 535-2403084 Количество на модель: 2

535-2403084

2

17

Номер детали на чертеже:

17

Кольцо центральное

Заводской номер: 7911-2403096 Количество на модель: 1

7911-2403096

1
