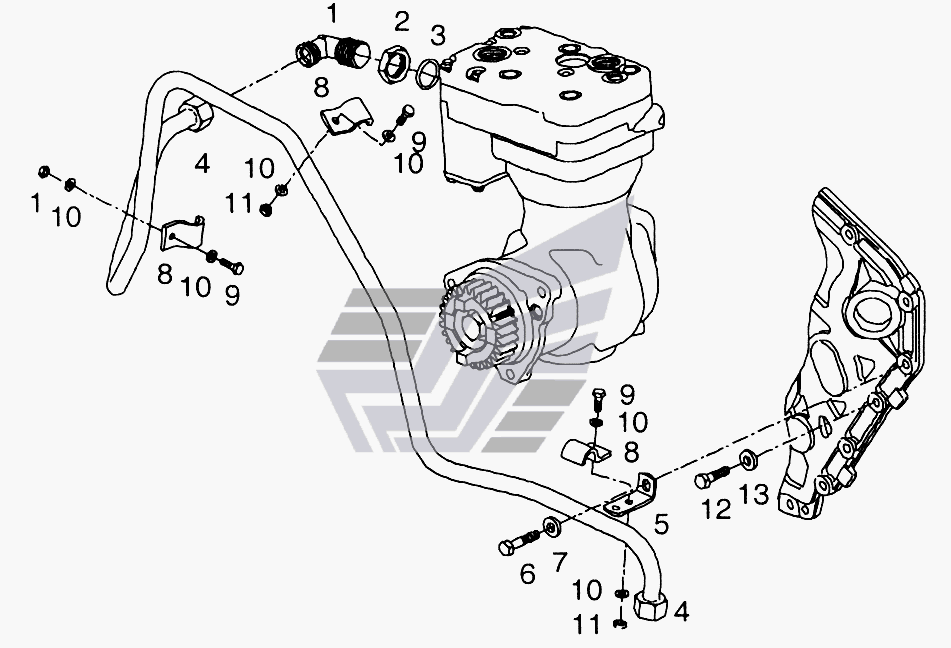

Тормозной трубопровод MAN TGL. Каталог 2005г.

Тормозной трубопровод MAN TGL Трубопроводы охлаждающей жидкости 1-цилиндрового воздушного компрессора MAN TGL

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8
9
9
10
11
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Коленчатое соединение LL16-M26x1,50B-A4C

Заводской номер: 06.71759-0001 Количество на модель: 1
06.71759-0001
1
2

Номер детали на чертеже:

2

Гайка M26x1,5-A4C

Заводской номер: 06.11164-8359 Количество на модель: 1
06.11164-8359
1
3

Номер детали на чертеже:

3

Уплотнение круглого сечения 24,2x3B-FPM1-70-GN

Заводской номер: 06.56333-3256 Количество на модель: 1
06.56333-3256
1
4

Номер детали на чертеже:

4

Тормозной трубопровод 16x1,5

Заводской номер: 85.51221-5003 Количество на модель: 1
85.51221-5003
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 51.97485-0261 Количество на модель: 1
51.97485-0261
1
6

Номер детали на чертеже:

6

Болт с шестигранной головкой M8x40-8,8-MAN183-B1

Заводской номер: 06.01283-5119 Количество на модель: 1
06.01283-5119
1
6

Номер детали на чертеже:

6

Болт с шестигранной головкой с фланцем M8x35-10,9-MAN183-B1

Заводской номер: 06.03216-8307 Количество на модель: 1
06.03216-8307
1
7

Номер детали на чертеже:

7

Шайба 8,4x19x4-C45K

Заводской номер: 51.90710-0371 Количество на модель: 1
51.90710-0371
1
8

Номер детали на чертеже:

8

Скоба 16-MAN183-B1

Заводской номер: 06.67150-0206 Количество на модель: 3
06.67150-0206
3
9

Номер детали на чертеже:

9

Болт с шестигранной головкой M6x18-8,8-MAN183-B1

Заводской номер: 06.01283-4912 Количество на модель: 3
06.01283-4912
3
9

Номер детали на чертеже:

9

Болт с шестигранной головкой с фланцем M6x16-10,9-MAN183-B1

Заводской номер: 06.03216-8203 Количество на модель: 3
06.03216-8203
3
10

Номер детали на чертеже:

10

Шайба A6,4x12x1,6-200HV-MAN183-B1

Заводской номер: 06.15013-0409 Количество на модель: 6
06.15013-0409
6
11

Номер детали на чертеже:

11

Фиксирующая шестигранная гайка AM6-8-MAN183-B1

Заводской номер: 06.11240-0303 Количество на модель: 3
06.11240-0303
3
11

Номер детали на чертеже:

11

Фиксирующая шестигранная гайка M6-10-MAN183-B1

Заводской номер: 06.11251-2017 Количество на модель: 3
06.11251-2017
3
12

Номер детали на чертеже:

12

Болт с шестигранной головкой M8x35-8,8-MAN183-B1

Заводской номер: 06.01283-5118 Количество на модель: 1
06.01283-5118
1
13

Номер детали на чертеже:

13

Шайба A8,4x16x1,6-200HV-MAN183-B1

Заводской номер: 06.15013-0411 Количество на модель: 1
06.15013-0411
1
Тормозной трубопровод MAN TGL Трубопроводы охлаждающей жидкости 1-цилиндрового воздушного компрессора MAN TGL
