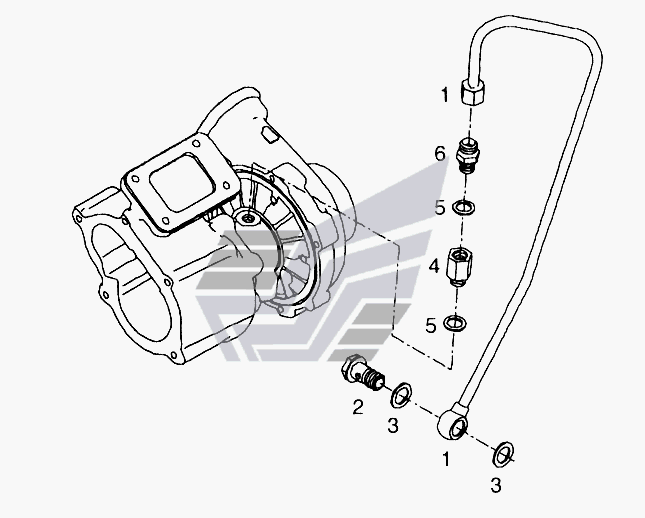

Возвратный масляный трубопровод турбокомпрессора MAN TGL. Каталог 2005г.

Трубопровод подачи масла на турбокомпрессор MAN TGL Возвратный масляный трубопровод турбокомпрессора MAN TGL

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубопровод подачи масла 8x1-ST35NBK

Заводской номер: 51.05703-5200 Количество на модель: 1
51.05703-5200
1
2

Номер детали на чертеже:

2

Пустотелый болт M14x1,5x26E-ST-SW19-P3A

Заводской номер: 51.98150-0175 Количество на модель: 1
51.98150-0175
1
3

Номер детали на чертеже:

3

Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80

Заводской номер: 06.56631-0106 Количество на модель: 2
06.56631-0106
2
4

Номер детали на чертеже:

4

Муфта с наружной резьбой

Заводской номер: 51.98131-0084 Количество на модель: 1
51.98131-0084
1
5

Номер детали на чертеже:

5

Прокладка A12x18-CU

Заводской номер: 06.56190-0704 Количество на модель: 2
06.56190-0704
2
6

Номер детали на чертеже:

6

Прямой штуцер L8A-M-ST-A4C

Заводской номер: 06.71060-2102 Количество на модель: 1
06.71060-2102
1
