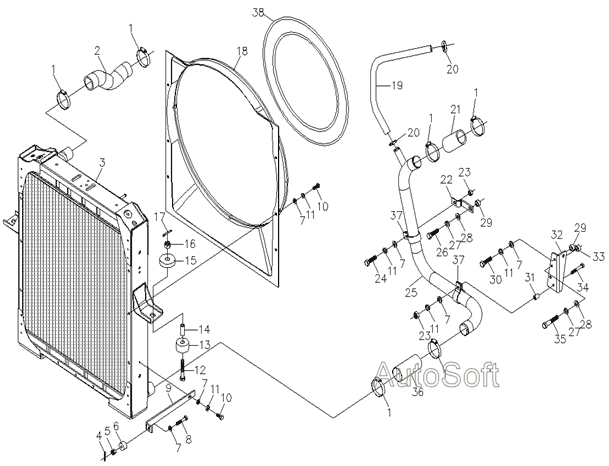

Схема установки системы охлаждения Foton-BJ3251DLPJB. Каталог 2007г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Схема установки системы охлаждения

Заводской номер: 1124113100001 Количество на модель:
1124113100001
1

Номер детали на чертеже:

1

Хомут червячный

Заводской номер: Q67560 Количество на модель:
Q67560
2

Номер детали на чертеже:

2

Патрубок резиновый радиатора верхний

Заводской номер: 1124113300001 Количество на модель:
1124113300001
3

Номер детали на чертеже:

3

Радиатор системы охлаждения

Заводской номер: 1124113100002 Количество на модель:
1124113100002
4

Номер детали на чертеже:

4

Шплинт

Заводской номер: Q5002025 Количество на модель:
Q5002025
5

Номер детали на чертеже:

5

Гайка корончатая

Заводской номер: Q387B08 Количество на модель:
Q387B08
6

Номер детали на чертеже:

6

Прокладка тяги радиатора

Заводской номер: 1115013200003 Количество на модель:
1115013200003
7

Номер детали на чертеже:

7

Плоская шайба

Заводской номер: Q40108 Количество на модель:
Q40108
876103
SHACMAN
Q40108
Код: 876103
Артикул: Q40108,
Производитель: SHACMAN
8

Номер детали на чертеже:

8

Винт

Заводской номер: Q173B0838 Количество на модель:
Q173B0838
9

Номер детали на чертеже:

9

Стойка радиатора демпфирующая

Заводской номер: 1124113200001 Количество на модель:
1124113200001
10

Номер детали на чертеже:

10

Болт

Заводской номер: Q150B0816 Количество на модель:
Q150B0816
824378
SHACMAN
Q150B0816
Код: 824378
Артикул: Q150B0816,
Производитель: SHACMAN
11

Номер детали на чертеже:

11

Шайба пружинная

Заводской номер: Q40308 Количество на модель:
Q40308
118775
SHACMAN
Q40308
Производитель: SHACMAN
12

Номер детали на чертеже:

12

Винт

Заводской номер: Q173B1275 Количество на модель:
Q173B1275
13

Номер детали на чертеже:

13

Подушка радиатора системы охлаждения нижняя

Заводской номер: 1115013200001 Количество на модель:
1115013200001
14

Номер детали на чертеже:

14

Втулка

Заводской номер: 1124113200003 Количество на модель:
1124113200003
15

Номер детали на чертеже:

15

Подкладка радиатора верхняя

Заводской номер: 1124113200002 Количество на модель:
1124113200002
16

Номер детали на чертеже:

16

Гайка с тонкой резьбой

Заводской номер: Q381B12 Количество на модель:
Q381B12
17

Номер детали на чертеже:

17

Шплинт

Заводской номер: Q5003232 Количество на модель:
Q5003232
18

Номер детали на чертеже:

18

Кожух вентилятора в сборе

Заводской номер: 1124113106003 Количество на модель:
1124113106003
19

Номер детали на чертеже:

19

Шланг системы охлаждения к двигателю

Заводской номер: 1322813300004 Количество на модель:
1322813300004
20

Номер детали на чертеже:

20

Хомут червячный

Заводской номер: Q67545 Количество на модель:
Q67545
21

Номер детали на чертеже:

21

Патрубок резиновый к двигателю

Заводской номер: 1417013301001 Количество на модель:
1417013301001
22

Номер детали на чертеже:

22

Кронштейн фиксирующий трубки системы охлаждения

Заводской номер: 1417113100008 Количество на модель:
1417113100008
23

Номер детали на чертеже:

23

Гайка

Заводской номер: Q340B08 Количество на модель:
Q340B08
113745
SHACMAN
Q340B08
Производитель: SHACMAN
24

Номер детали на чертеже:

24

Болт

Заводской номер: Q150B0840 Количество на модель:
Q150B0840
25

Номер детали на чертеже:

25

Входная трубка системы охлаждения двигателя приваренная

Заводской номер: 1417013301002 Количество на модель:
1417013301002
26

Номер детали на чертеже:

26

Болт

Заводской номер: Q150B1050 Количество на модель:
Q150B1050
27

Номер детали на чертеже:

27

Шайба пружинная

Заводской номер: Q40310 Количество на модель:
Q40310
095303
SHACMAN
Q40310
Код: 095303
Артикул: Q40310,
Производитель: SHACMAN
28

Номер детали на чертеже:

28

Плоская шайба

Заводской номер: Q40110 Количество на модель:
Q40110
29

Номер детали на чертеже:

29

Прокладка мягкая

Заводской номер: 1417013100018 Количество на модель:
1417013100018
30

Номер детали на чертеже:

30

Болт

Заводской номер: Q150B0830 Количество на модель:
Q150B0830
31

Номер детали на чертеже:

31

Втулка ограничительная

Заводской номер: 1417013100022 Количество на модель:
1417013100022
32

Номер детали на чертеже:

32

Кронштейн

Заводской номер: 1417013100012 Количество на модель:
1417013100012
33

Номер детали на чертеже:

33

Прокладка мягкая

Заводской номер: 1417013100020 Количество на модель:
1417013100020
34

Номер детали на чертеже:

34

Болт

Заводской номер: Q150B0850 Количество на модель:
Q150B0850
35

Номер детали на чертеже:

35

Болт

Заводской номер: Q150B1080 Количество на модель:
Q150B1080
36

Номер детали на чертеже:

36

Трубка гофрированная радиатора выходная

Заводской номер: 1124113301002 Количество на модель:
1124113301002
37

Номер детали на чертеже:

37

Зажим

Заводской номер: 1417013100019 Количество на модель:
1417013100019
38

Номер детали на чертеже:

38

Кожух вентилятора

Заводской номер: 1124113100009 Количество на модель:
1124113100009
