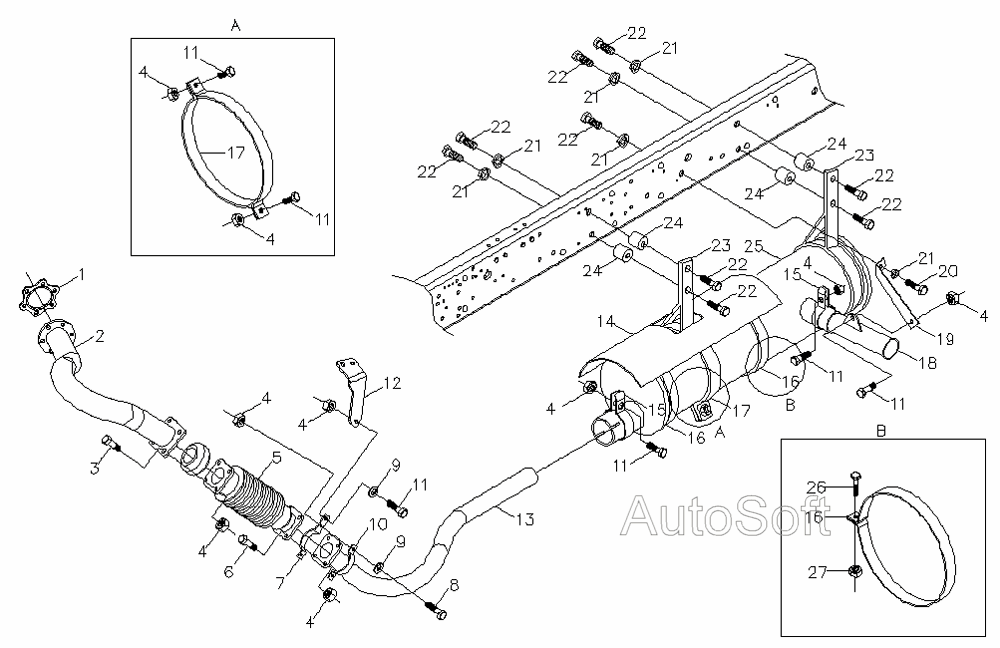

Система выпуска, сборочный чертеж Foton-BJ3251DLPJB. Каталог 2007г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа

Номер детали на чертеже:

Система выпуска, сборочный чертеж

Заводской номер: 1324112000001 Количество на модель:
1324112000001
1

Номер детали на чертеже:

1

Прокладка уплотнительная

Заводской номер: 1417012000002 Количество на модель:
1417012000002
2

Номер детали на чертеже:

2

Труба выпускная

Заводской номер: 1124112000002 Количество на модель:
1124112000002
3

Номер детали на чертеже:

3

Болт

Заводской номер: Q150B1095 Количество на модель:
Q150B1095
4

Номер детали на чертеже:

4

Гайка стопорная

Заводской номер: Q33210 Количество на модель:
Q33210
5

Номер детали на чертеже:

5

Гофра системы выпуска

Заводской номер: 1417012000005 Количество на модель:
1417012000005
6

Номер детали на чертеже:

6

Болт

Заводской номер: Q150B1045 Количество на модель:
Q150B1045
7

Номер детали на чертеже:

7

Хомут выпускной трубы под кронштейн (гофра низ)

Заводской номер: 1417012000007 Количество на модель:
1417012000007
8

Номер детали на чертеже:

8

Болт

Заводской номер: Q150B1040 Количество на модель:
Q150B1040
9

Номер детали на чертеже:

9

Плоская шайба

Заводской номер: Q40110 Количество на модель:
Q40110
10

Номер детали на чертеже:

10

Хомут

Заводской номер: 1417011900026 Количество на модель:
1417011900026
11

Номер детали на чертеже:

11

Болт

Заводской номер: Q150B1030 Количество на модель:
Q150B1030
12

Номер детали на чертеже:

12

Кронштейн хомута выпускной трубы (гофра низ)

Заводской номер: 1417012000014 Количество на модель:
1417012000014
13

Номер детали на чертеже:

13

Труба выпускная

Заводской номер: 1417012000019 Количество на модель:
1417012000019
14

Номер детали на чертеже:

14

Щит теплоизолирующий

Заводской номер: 1417012000015 Количество на модель:
1417012000015
15

Номер детали на чертеже:

15

Хомут глушителя вх/вых патрубка

Заводской номер: 1417012000010 Количество на модель:
1417012000010
16

Номер детали на чертеже:

16

Хомут глушителя крепления термозита

Заводской номер: 1417012000017 Количество на модель:
1417012000017
17

Номер детали на чертеже:

17

Хомут крепления глушителя основной

Заводской номер: 1417012000013 Количество на модель:
1417012000013
18

Номер детали на чертеже:

18

Труба выхлопная

Заводской номер: 1417012000011 Количество на модель:
1417012000011
19

Номер детали на чертеже:

19

Кронштейн крепления удлинителя глушителя

Заводской номер: 1417012000018 Количество на модель:
1417012000018
20

Номер детали на чертеже:

20

Болт

Заводской номер: Q150B1020 Количество на модель:
Q150B1020
21

Номер детали на чертеже:

21

Шайба пружинная

Заводской номер: Q40310 Количество на модель:
Q40310
095303
SHACMAN
Q40310
Код: 095303
Артикул: Q40310,
Производитель: SHACMAN
22

Номер детали на чертеже:

22

Болт

Заводской номер: Q150B1025 Количество на модель:
Q150B1025
23

Номер детали на чертеже:

23

Кронштейн

Заводской номер: 1417012000012 Количество на модель:
1417012000012
24

Номер детали на чертеже:

24

Подушка резинометаллическая

Заводской номер: 1417012000016 Количество на модель:
1417012000016
25

Номер детали на чертеже:

25

Глушитель

Заводской номер: 1417012000009 Количество на модель:
1417012000009
26

Номер детали на чертеже:

26

Болт

Заводской номер: Q150B0830 Количество на модель:
Q150B0830
27

Номер детали на чертеже:

27

Гайка

Заводской номер: Q33208 Количество на модель:
Q33208
