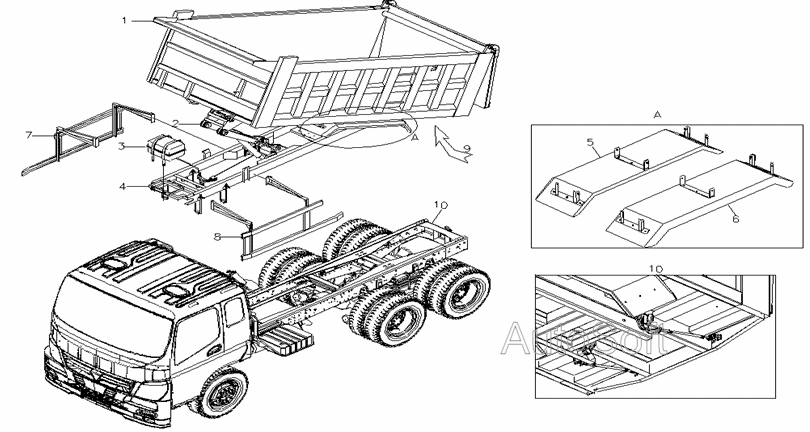

Series General assembling drawing of the self-empty vehicle Foton-BJ3251DLPJB. Каталог 2007г.

Кронштейн опорный передний и буксировочное устройство Foton-BJ3251DLPJB Cargo body and auxiliary frame installation Foton-BJ3251DLPJB

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кузов

Заводской номер: 13251856R1976 Количество на модель:
13251856R1976
2

Номер детали на чертеже:

2

Подъемный механизм кузова

Заводской номер: 13251860R0005 Количество на модель:
13251860R0005
3

Номер детали на чертеже:

3

Система гидравлическая подъемного механизма

Заводской номер: 13251863R0403 Количество на модель:
13251863R0403
4

Номер детали на чертеже:

4

Сварная конструкция подрамника

Заводской номер: 13251856R1900 Количество на модель:
13251856R1900
5

Номер детали на чертеже:

5

Крыло заднее правое

Заводской номер: 13258843R0010 Количество на модель:
13258843R0010
6

Номер детали на чертеже:

6

Крыло заднее левое

Заводской номер: 13258843R0009 Количество на модель:
13258843R0009
7

Номер детали на чертеже:

7

Предохранительное ограждение левое

Заводской номер: 13251859R0142 Количество на модель:
13251859R0142
8

Номер детали на чертеже:

8

Предохранительное ограждение правое

Заводской номер: 13251859R0144 Количество на модель:
13251859R0144
9

Номер детали на чертеже:

9

Механизм подъема/опускания груза

Заводской номер: 13251856R0354 Количество на модель:
13251856R0354
10

Номер детали на чертеже:

10

Шасси самоходное

Заводской номер: BJ3251DLPJB Количество на модель:
BJ3251DLPJB
