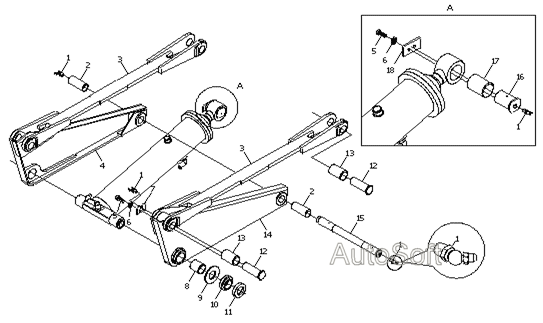

Cargo lifting mechanism installation Foton-BJ3251DLPJB. Каталог 2007г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
1

Номер детали на чертеже:

1

Масленка

Заводской номер: Q701B45 Количество на модель:
Q701B45
183320
JAC
Q701B45
Производитель: JAC
2

Номер детали на чертеже:

2

Втулка опорного пальца

Заводской номер: 13251860R0014 Количество на модель:
13251860R0014
3

Номер детали на чертеже:

3

Штанга приводная

Заводской номер: 13251860R0007 Количество на модель:
13251860R0007
4

Номер детали на чертеже:

4

Опорный рычаг механизма подъема

Заводской номер: 13251860R0008 Количество на модель:
13251860R0008
5

Номер детали на чертеже:

5

Болт

Заводской номер: Q151B1225 Количество на модель:
Q151B1225
6

Номер детали на чертеже:

6

Шайба пружинная

Заводской номер: Q40312 Количество на модель:
Q40312
7

Номер детали на чертеже:

7

Пластина стопорная

Заводской номер: 13251860R0012 Количество на модель:
13251860R0012
8

Номер детали на чертеже:

8

Втулка опорного пальца

Заводской номер: 13251860R0018 Количество на модель:
13251860R0018
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 13251860R0016 Количество на модель:
13251860R0016
10

Номер детали на чертеже:

10

Гайка коническая внешняя

Заводской номер: 13251860R0017 Количество на модель:
13251860R0017
11

Номер детали на чертеже:

11

Гайка коническая внутренняя

Заводской номер: 13251860R0019 Количество на модель:
13251860R0019
12

Номер детали на чертеже:

12

Штифт

Заводской номер: 13251860R0020 Количество на модель:
13251860R0020
13

Номер детали на чертеже:

13

Втулка опорного пальца

Заводской номер: 13251860R0021 Количество на модель:
13251860R0021
14

Номер детали на чертеже:

14

Сварная конструкция в виде треугольного плеча

Заводской номер: 13251860R0009 Количество на модель:
13251860R0009
15

Номер детали на чертеже:

15

Вал опорный каретки подъемного механизма

Заводской номер: 13251860R0013 Количество на модель:
13251860R0013
16

Номер детали на чертеже:

16

Штифт крепления гидроцилиндра подъемного механизма

Заводской номер: 13251860R0011 Количество на модель:
13251860R0011
17

Номер детали на чертеже:

17

Втулка опорного пальца

Заводской номер: 13251860R0015 Количество на модель:
13251860R0015
18

Номер детали на чертеже:

18

Пластина стопорная

Заводской номер: 13251860R0010 Количество на модель:
13251860R0010
