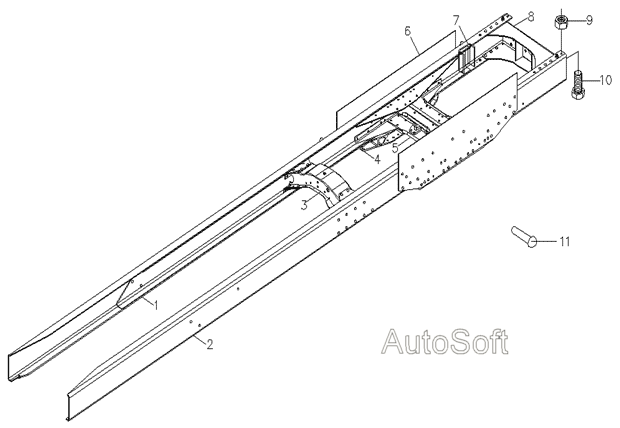

Рама Foton-BJ3251DLPJB. Каталог 2007г.

Тормозной механизм среднего моста Foton-BJ3251DLPJB Бампер, сборочный чертеж Foton-BJ3251DLPJB

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рама

Заводской номер: 1S32412800000 Количество на модель:
1S32412800000
1

Номер детали на чертеже:

1

Швеллер рамы правый в сборе

Заводской номер: 1324128000003 Количество на модель:
1324128000003
2

Номер детали на чертеже:

2

Швеллер рамы левый в сборе

Заводской номер: 1324128000002 Количество на модель:
1324128000002
3

Номер детали на чертеже:

3

Траверса КПП

Заводской номер: 1124028000004 Количество на модель:
1124028000004
4

Номер детали на чертеже:

4

Кронштейн для установки балансира

Заводской номер: 1124028000009 Количество на модель:
1124028000009
5

Номер детали на чертеже:

5

Траверса средняя

Заводской номер: 1124028000008 Количество на модель:
1124028000008
6

Номер детали на чертеже:

6

Борт соединения рамы кузова с рамой тягача

Заводской номер: 1324128000008 Количество на модель:
1324128000008
7

Номер детали на чертеже:

7

Кронштейн коннекторного борта

Заводской номер: 1124028000005 Количество на модель:
1124028000005
8

Номер детали на чертеже:

8

Траверса задняя

Заводской номер: 1117028000010 Количество на модель:
1117028000010
9

Номер детали на чертеже:

9

Гайка металлическая

Заводской номер: Q33414 Количество на модель:
Q33414
10

Номер детали на чертеже:

10

Болт задней траверсы рамы

Заводской номер: 1417028000025 Количество на модель:
1417028000025
11

Номер детали на чертеже:

11

Клепка рамы

Заводской номер: Q4501232 Количество на модель:
Q4501232
11

Номер детали на чертеже:

11

Клепка рамы

Заводской номер: Q4501234 Количество на модель:
Q4501234
11

Номер детали на чертеже:

11

Клепка рамы

Заводской номер: Q4501238 Количество на модель:
Q4501238
11

Номер детали на чертеже:

11

Заклепка с полукруглой головкой

Заводской номер: Q4501242 Количество на модель:
Q4501242
11

Номер детали на чертеже:

11

Клепка рамы

Заводской номер: Q4501248 Количество на модель:
Q4501248
11

Номер детали на чертеже:

11

Клепка рамы

Заводской номер: Q4501646 Количество на модель:
Q4501646
