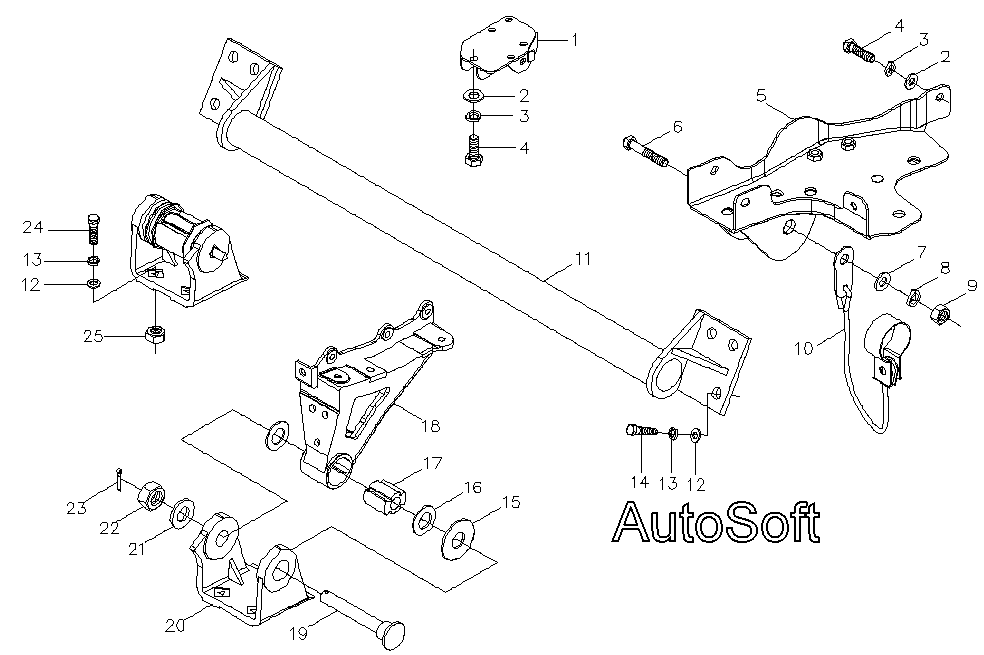

Передняя подвеска кабины, сборочный чертеж Foton-BJ3251DLPJB. Каталог 2007г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Передняя подвеска кабины, сборочный чертеж

Заводской номер: 1B24950200199 Количество на модель:
1B24950200199

Номер детали на чертеже:

Кронштейн опорный передней подвески кабины правый

Заводской номер: 1B24950200212 Количество на модель:
1B24950200212

Номер детали на чертеже:

Кронштейн передней подвески кабины правый

Заводской номер: 1B24950200204 Количество на модель:
1B24950200204

Номер детали на чертеже:

Пластина верхняя соединительная правая

Заводской номер: 1B24950200119 Количество на модель:
1B24950200119
1

Номер детали на чертеже:

1

Подставка верхняя для гидроцилиндра

Заводской номер: 1B24950200121 Количество на модель:
1B24950200121
2

Номер детали на чертеже:

2

Плоская шайба

Заводской номер: Q40110 Количество на модель:
Q40110
3

Номер детали на чертеже:

3

Шайба пружинная

Заводской номер: Q40310 Количество на модель:
Q40310
095303
SHACMAN
Q40310
Код: 095303
Артикул: Q40310,
Производитель: SHACMAN
4

Номер детали на чертеже:

4

Болт

Заводской номер: Q150B1035 Количество на модель:
Q150B1035
5

Номер детали на чертеже:

5

Пластина верхняя соединительная левая

Заводской номер: 1B24950200111 Количество на модель:
1B24950200111
6

Номер детали на чертеже:

6

Шайба плоская

Заводской номер: Q150B20105TF2 Количество на модель:
Q150B20105TF2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: Q40120 Количество на модель:
Q40120
8

Номер детали на чертеже:

8

Шайба пружинная

Заводской номер: Q40314 Количество на модель:
Q40314
9

Номер детали на чертеже:

9

Гайка

Заводской номер: Q340B20 Количество на модель:
Q340B20
10

Номер детали на чертеже:

10

Трос ограничительный

Заводской номер: 1B24950200223 Количество на модель:
1B24950200223
11

Номер детали на чертеже:

11

Труба соединительная кронштейнов кабины

Заводской номер: 1B24950200206 Количество на модель:
1B24950200206
12

Номер детали на чертеже:

12

Шайба плоская

Заводской номер: Q40114 Количество на модель:
Q40114
130350
SHACMAN
Q40114
Производитель: SHACMAN
14

Номер детали на чертеже:

14

Болт

Заводской номер: Q150B1435 Количество на модель:
Q150B1435
15

Номер детали на чертеже:

15

Кольцо стопорное сайлентблока кабины

Заводской номер: 1B24250100022 Количество на модель:
1B24250100022
16

Номер детали на чертеже:

16

Кольцо предохранительное сайлентблока кабины

Заводской номер: 1B24250100037 Количество на модель:
1B24250100037
17

Номер детали на чертеже:

17

Сайлентблок передней подвески кабины

Заводской номер: 1B24250100032 Количество на модель:
1B24250100032
18

Номер детали на чертеже:

18

Кронштейн передней подвески кабины левый

Заводской номер: 1B24950200203 Количество на модель:
1B24950200203
19

Номер детали на чертеже:

19

Ось опрокидывания кабины Шток сайлентблока передней подвески кабины

Заводской номер: 1B24950200205 Количество на модель:
1B24950200205
20

Номер детали на чертеже:

20

Кронштейн опорный передней подвески кабины левый

Заводской номер: 1B24950200202 Количество на модель:
1B24950200202
21

Номер детали на чертеже:

21

Шайба

Заводской номер: Q40216 Количество на модель:
Q40216
22

Номер детали на чертеже:

22

Гайка

Заводской номер: Q381B16 Количество на модель:
Q381B16
23

Номер детали на чертеже:

23

Шплинт

Заводской номер: Q5004036 Количество на модель:
Q5004036
24

Номер детали на чертеже:

24

Болт

Заводской номер: Q150B1445 Количество на модель:
Q150B1445
25

Номер детали на чертеже:

25

Гайка

Заводской номер: Q340B14 Количество на модель:
Q340B14
