Трансмиссия заднего моста CA-4250 (P66K22T1A1EX). Каталог 2008г.

Механизм управления(коробка переключения скоростей RTX14710B) CA-4250 (P66K22T1A1EX) Трансмиссия среднего моста (коробка переключения скоростей ZF16S181) CA-4250 (P66K22T1A1EX)

Вид отображения:

Детали справа

По ширине экрана

2201010-80А

2201050-80А

2201060-80А

1

2

3

4

4

4

4

4

4

4

5

6

7

8

9

9

9

9

9

9

9

9

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

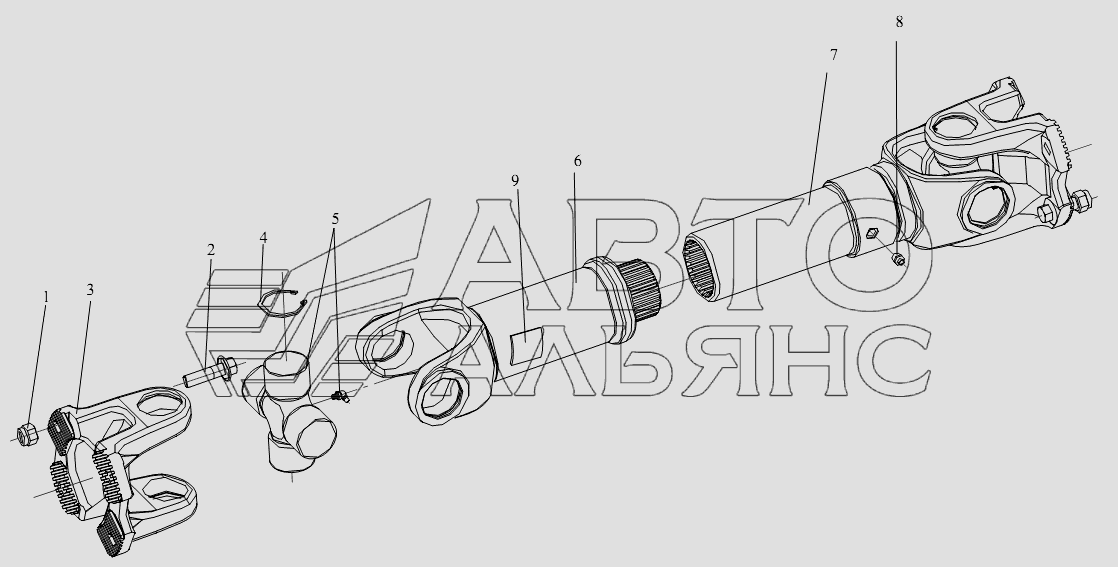

Трансмиссия заднего моста и кардан в сборе

Заводской номер: 2201010-80А Количество на модель: 1

2201010-80А

1

Номер детали на чертеже:

Вилка шлицевого вала и универсальный кардан в сборе

Заводской номер: 2201050-80А Количество на модель: 1

2201050-80А

1

Номер детали на чертеже:

Трансмиссия заднего моста и кардан в сборе отдельно

Заводской номер: 2201060-80А Количество на модель: 1

2201060-80А

1

1

Номер детали на чертеже:

1

Гайка

Заводской номер: Q32914 Количество на модель: 8

Q32914

8

2

Номер детали на чертеже:

2

Болт

Заводской номер: Q1851450T Количество на модель: 8

Q1851450T

8

3

Номер детали на чертеже:

3

Вилка

Заводской номер: 2201023-80А Количество на модель: 2

2201023-80А

2

4

Номер детали на чертеже:

4

Упорное кольцо

Заводской номер: 2201048-80А Количество на модель:

2201048-80А

4

Номер детали на чертеже:

4

Упорное кольцо

Заводской номер: 2201047-80А Количество на модель:

2201047-80А

4

Номер детали на чертеже:

4

Упорное кольцо

Заводской номер: 2201046-80А Количество на модель:

2201046-80А

4

Номер детали на чертеже:

4

Упорное кольцо

Заводской номер: 2201044-80А Количество на модель:

2201044-80А

4

Номер детали на чертеже:

4

Упорное кольцо

Заводской номер: 2201043-80А Количество на модель:

2201043-80А

4

Номер детали на чертеже:

4

Упорное кольцо

Заводской номер: 2201042-80А Количество на модель:

2201042-80А

4

Номер детали на чертеже:

4

Упорное кольцо

Заводской номер: 2201041-80А Количество на модель:

2201041-80А

5

Номер детали на чертеже:

5

Перекрестная ось и игольчатый подшипник в сборе

Заводской номер: 2201030-80А Количество на модель: 2

2201030-80А

2

6

Номер детали на чертеже:

6

Вилка шлицевого вала в сборе

Заводской номер: 2201020-80А Количество на модель: 1

2201020-80А

1

7

Номер детали на чертеже:

7

Приварная вилка трансмиссии заднего моста и шлицевая втулка в сборе

Заводской номер: 2201015-80А Количество на модель: 1

2201015-80А

1

8

Номер детали на чертеже:

8

Масленка

Заводской номер: CQ70001 Количество на модель: 1

CQ70001

1

9

Номер детали на чертеже:

9

Балансировочная пластина

Заводской номер: 2201078-1Н Количество на модель:

2201078-1Н

9

Номер детали на чертеже:

9

Балансировочная пластина

Заводской номер: 2201077-1Н Количество на модель:

2201077-1Н

9

Номер детали на чертеже:

9

Балансировочная пластина

Заводской номер: 2201076-1Н Количество на модель:

2201076-1Н

9

Номер детали на чертеже:

9

Балансировочная пластина

Заводской номер: 2201074-1Н Количество на модель:

2201074-1Н

9

Номер детали на чертеже:

9

Балансировочная пластина

Заводской номер: 2201073-1Н Количество на модель:

2201073-1Н

9

Номер детали на чертеже:

9

Балансировочная пластина

Заводской номер: 2201072-1Н Количество на модель:

2201072-1Н

9

Номер детали на чертеже:

9

Пластина балансировочная

Заводской номер: 2201071-1Н Количество на модель:

2201071-1Н

9

Номер детали на чертеже:

9

Балансировочная пластина

Заводской номер: 2201079-1Н Количество на модель:

2201079-1Н
