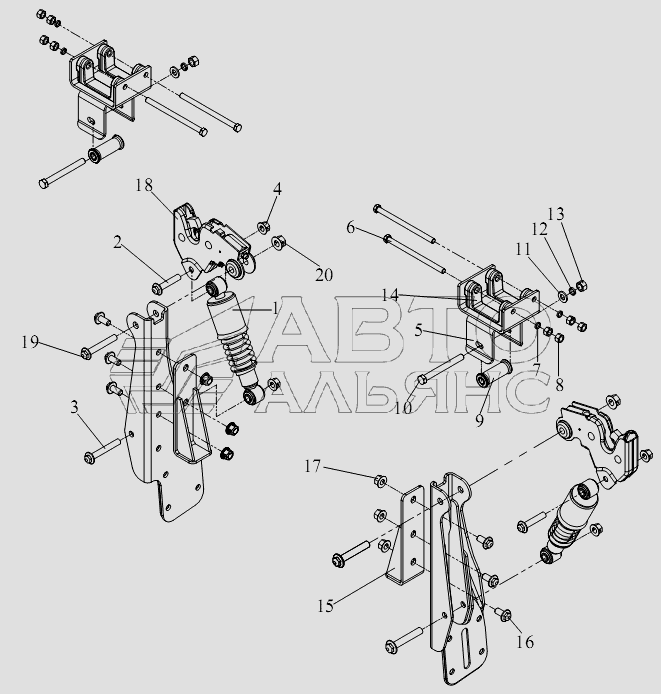

Устройство задней подвески кабины CA-4180 (P66K2A). Каталог 2008г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
1

Номер детали на чертеже:

1

Рессора задней подвески с амортизатором в сборе

Заводской номер: 5001320-А01 Количество на модель: 2
5001320-А01
2
2

Номер детали на чертеже:

2

Шестигранный фланцевый болт

Заводской номер: Q1841470F6 Количество на модель: 2
Q1841470F6
2
3

Номер детали на чертеже:

3

Шестигранный фланцевый болт

Заводской номер: Q1841495F6 Количество на модель: 2
Q1841495F6
2
4

Номер детали на чертеже:

4

Фланцевая замочная гайка

Заводской номер: CQ32614F6 Количество на модель: 4
CQ32614F6
4
5

Номер детали на чертеже:

5

Стойка запора в сборе

Заводской номер: 5001430-А01 Количество на модель: 2
5001430-А01
2
6

Номер детали на чертеже:

6

Болт-стойка запора

Заводской номер: 5001436-А01 Количество на модель: 4
5001436-А01
4
7

Номер детали на чертеже:

7

Пружинная шайба

Заводской номер: Q40312 Количество на модель: 4
Q40312
4
8

Номер детали на чертеже:

8

Гайка

Заводской номер: CQ34112 Количество на модель: 8
CQ34112
8
9

Номер детали на чертеже:

9

Гидравлический запор

Заводской номер: 5001433-А01 Количество на модель: 2
5001433-А01
2
10

Номер детали на чертеже:

10

Шестигранный направляющий болт

Заводской номер: CQ15114130 Количество на модель: 2
CQ15114130
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: Q40114 Количество на модель: 2
Q40114
2
130350
SHACMAN
Q40114
Производитель: SHACMAN
12

Номер детали на чертеже:

12

Пружинная шайба

Заводской номер: Q40314 Количество на модель: 2
Q40314
2
13

Номер детали на чертеже:

13

Гайка

Заводской номер: CQ34114 Количество на модель: 2
CQ34114
2
14

Номер детали на чертеже:

14

Мягкая подушка-стойка запора

Заводской номер: 5001434-А01 Количество на модель: 2
5001434-А01
2
15

Номер детали на чертеже:

15

Держатель опоры задней подвески в сборе

Заводской номер: 5001305-А01 Количество на модель: 2
5001305-А01
2
16

Номер детали на чертеже:

16

Шестигранный фланцевый болт

Заводской номер: Q1841430F6 Количество на модель: 6
Q1841430F6
6
18

Номер детали на чертеже:

18

Гидравлический замок кабины в сборе

Заводской номер: 5004060-А01 Количество на модель: 2
5004060-А01
2
19

Номер детали на чертеже:

19

Шестигранный фланцевый болт

Заводской номер: Q1841695F6 Количество на модель: 2
Q1841695F6
2
