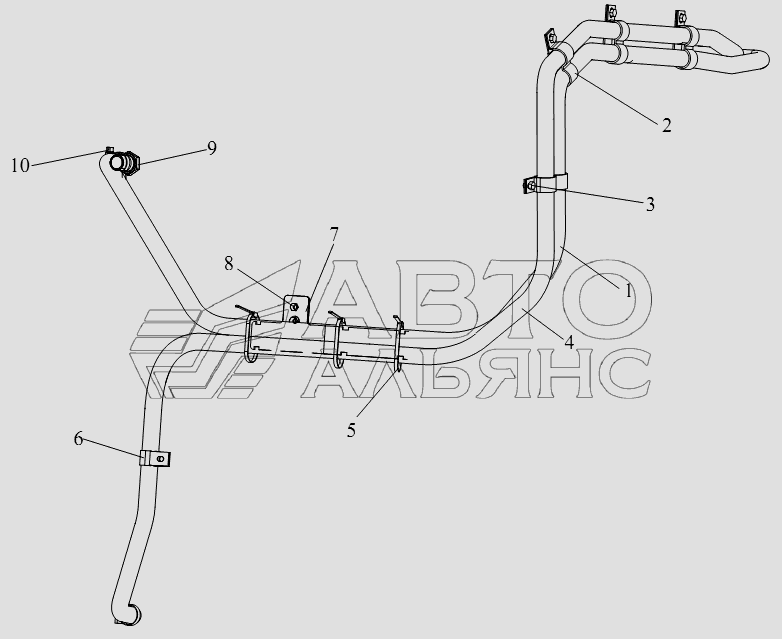

Магистраль отопления CA-3312 (P2K2B2T4A2Z). Каталог 2011г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
9
10
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: 8101712-367 Количество на модель: 1
8101712-367
1
2

Номер детали на чертеже:

2

Зажим для двух трубопроводов

Заводской номер: 8101546-Q3 Количество на модель: 4
8101546-Q3
4
3

Номер детали на чертеже:

3

Болт

Заводской номер: CQ1460616 Количество на модель: 4
CQ1460616
4
TS85441321
FAW
CQ1460616
Код: TS85441321
Артикул: CQ1460616,
Производитель: FAW
4

Номер детали на чертеже:

4

Трубопровод

Заводской номер: 8101713-367 Количество на модель: 1
8101713-367
1
5

Номер детали на чертеже:

5

Пластмассовый хомут

Заводской номер: T67437676 Количество на модель: 4
T67437676
4
6

Номер детали на чертеже:

6

Зажим для одного трубопровода

Заводской номер: 8101546-A1 Количество на модель: 1
8101546-A1
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: 8101156-367 Количество на модель: 1
8101156-367
1
9

Номер детали на чертеже:

9

Штуцер

Заводской номер: 8101194-01 Количество на модель: 1
8101194-01
1
10

Номер детали на чертеже:

10

Хомут

Заводской номер: CQ67627B Количество на модель: 4
CQ67627B
4
TS97575473
FAW
CQ67627B
Код: TS97575473
Артикул: CQ67627B,
Производитель: FAW
