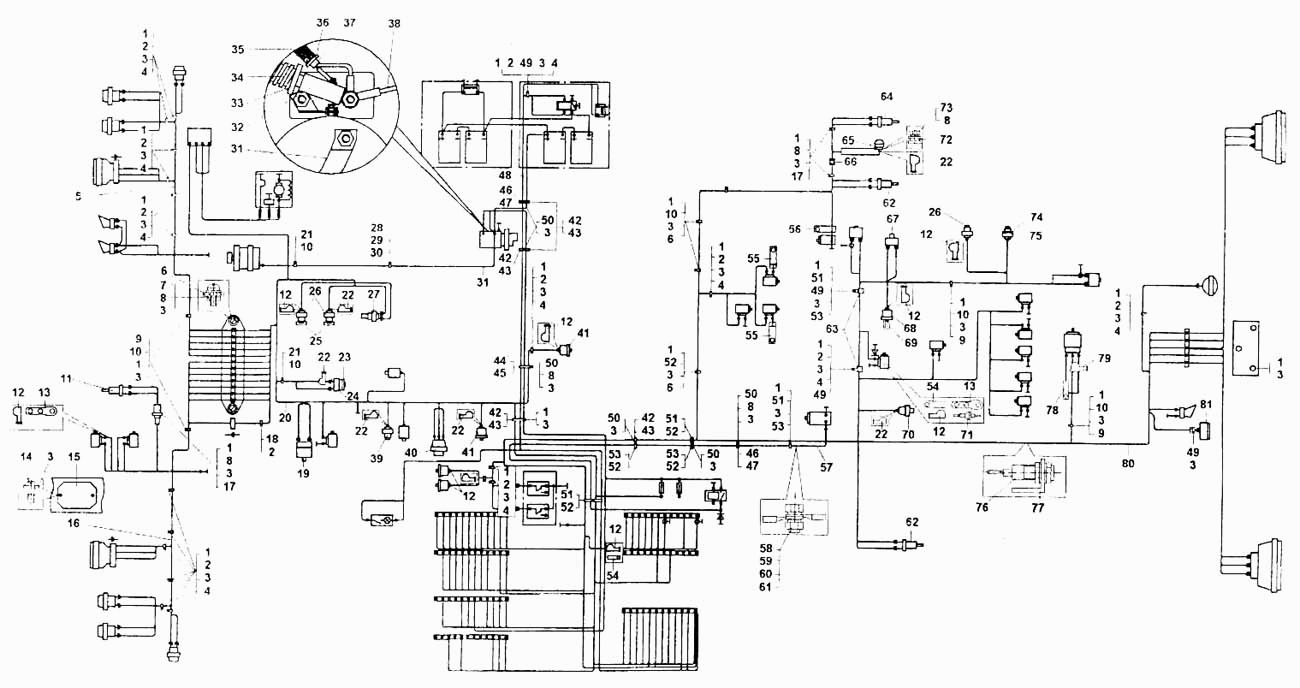

Схема электрооборудования (монтаж проводов на шасси БелАЗ-7555В) БелАЗ-7555A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Провод

Заводской номер: 540-3724090-01 Количество на модель: 0
540-3724090-01
0

Номер детали на чертеже:

Кольцо

Заводской номер: 7421-3724239 Количество на модель: 0
7421-3724239
0

Номер детали на чертеже:

Кляммер

Заводской номер: 344614 Количество на модель: 0
344614
0

Номер детали на чертеже:

Датчик давления

Заводской номер: 3015237 Количество на модель: 0
3015237
0
1

Номер детали на чертеже:

1

Болт

Заводской номер: 201418 Количество на модель: 0
201418
0
040968
РААЗ
201418-П29
Код: 040968
Артикул: 201418-П29,
Нет в наличии

На складах : Нет в наличии

Производитель: РААЗ
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 549А-3724395 Количество на модель: 0
549А-3724395
0
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 252134 Количество на модель: 0
252134
0
4

Номер детали на чертеже:

4

Кляммер

Заводской номер: 379160 Количество на модель: 0
379160
0
5

Номер детали на чертеже:

5

Жгут проводов между фар

Заводской номер: 7545-3724044 Количество на модель: 0
7545-3724044
0
6

Номер детали на чертеже:

6

Панель соединительная

Заводской номер: ПС-12 Количество на модель: 0
ПС-12
0
016628
ЛЭТЗ
ПС 12 ПС12
Код: 016628
Артикул: ПС 12, ПС12
Под заказ

На складах : Под заказ

Производитель: ЛЭТЗ
7

Номер детали на чертеже:

7

Винт

Заводской номер: 220109 Количество на модель: 0
220109
0
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 252004 Количество на модель: 0
252004
0
480642
УРАЛ АЗ АО
252004 П29 252004-П29
Код: 480642
Артикул: 252004 П29, 252004-П29
Под заказ

На складах : Под заказ

Производитель: УРАЛ АЗ АО
9

Номер детали на чертеже:

9

Кляммер

Заводской номер: 315406 Количество на модель: 0
315406
0
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 548А-11046969-01 Количество на модель: 0
548А-11046969-01
0
11

Номер детали на чертеже:

11

Датчик

Заводской номер: ДУЖ 105П-03-24В-1А-01 Количество на модель: 0
ДУЖ 105П-03-24В-1А-01
0
12

Номер детали на чертеже:

12

Колпачок защитный

Заводской номер: 7522-3724072 Количество на модель: 0
7522-3724072
0
13

Номер детали на чертеже:

13

Перемычка

Заводской номер: 7540А-3724218 Количество на модель: 0
7540А-3724218
0
14

Номер детали на чертеже:

14

Винт

Заводской номер: 220103 Количество на модель: 0
220103
0
689356
УРАЛ АЗ АО
220103 П29 220103-П29
Код: 689356
Артикул: 220103 П29, 220103-П29
Под заказ

На складах : Под заказ

Производитель: УРАЛ АЗ АО
15

Номер детали на чертеже:

15

Крышка

Заводской номер: 7545-3741232 Количество на модель: 0
7545-3741232
0
16

Номер детали на чертеже:

16

Жгут проводов фар

Заводской номер: 7545-3724026 Количество на модель: 0
7545-3724026
0
17

Номер детали на чертеже:

17

Кляммер

Заводской номер: 344618 Количество на модель: 0
344618
0
18

Номер детали на чертеже:

18

Кляммер

Заводской номер: 344601 Количество на модель: 0
344601
0
19

Номер детали на чертеже:

19

Датчик тахометра

Заводской номер: 3011575 Количество на модель: 0
3011575
0
20

Номер детали на чертеже:

20

Жгут проводов по двигателю

Заводской номер: 75553-3724300 Количество на модель: 0
75553-3724300
0
21

Номер детали на чертеже:

21

Кляммер

Заводской номер: 315412 Количество на модель: 0
315412
0
22

Номер детали на чертеже:

22

Чехол защитный

Заводской номер: 540А-3724044 Количество на модель: 0
540А-3724044
0
23

Номер детали на чертеже:

23

Прокладка

Заводской номер: 540-1712534 Количество на модель: 0
540-1712534
0
24

Номер детали на чертеже:

24

Датчик

Заводской номер: ДСФ-65 Количество на модель: 0
ДСФ-65
0
123244
ЭКРАН
ДСФ-65
Производитель: ЭКРАН
25

Номер детали на чертеже:

25

Переходник

Заводской номер: 7530-3738343 Количество на модель: 0
7530-3738343
0
26

Номер детали на чертеже:

26

Датчик температуры

Заводской номер: ТМ 100В Количество на модель: 0
ТМ 100В
0
015629
КЗАЭ
ТМ100В-3808000
Производитель: КЗАЭ
27

Номер детали на чертеже:

27

Датчик аварийной температуры воды

Заводской номер: 3062866 Количество на модель: 0
3062866
0
28

Номер детали на чертеже:

28

Болт

Заводской номер: 201495 Количество на модель: 0
201495
0
610257
Красная Этна ОАО
201495-П29 10-201495-0-29
Производитель: Красная Этна ОАО
678365
УРАЛ АЗ АО
201495 П29 201495-П29
Код: 678365
Артикул: 201495 П29, 201495-П29
Под заказ

На складах : Под заказ

Производитель: УРАЛ АЗ АО
148689
РУССКИЙ ДВИГАТЕЛЬ
236БЕ-1029001 236-102912
Код: 148689
Артикул: 236БЕ-1029001, 236-102912
Под заказ

На складах : Под заказ

Производитель: РУССКИЙ ДВИГАТЕЛЬ
546742
ГАЗ
201495-П29 201495-П29/ 0000-00-0201495-629
Производитель: ГАЗ
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 252006 Количество на модель: 0
252006
0
064090
ГАЗ
31029-1001800 31029-1001800/ 3102-90-1001800-000, 24-1001050-Б
Код: 064090
Артикул: 31029-1001800, 31029-1001800/ 3102-90-1001800-000, 24-1001050-Б
Под заказ

На складах : Под заказ

Производитель: ГАЗ
689505
УРАЛ АЗ АО
252006 П29 252006-П29
Код: 689505
Артикул: 252006 П29, 252006-П29
Под заказ

На складах : Под заказ

Производитель: УРАЛ АЗ АО
068268
РУССКИЙ ДВИГАТЕЛЬ
183-1601001 182.1601343-10
Производитель: РУССКИЙ ДВИГАТЕЛЬ
755151
ВОЛМЕТ
252006
Код: 755151
Артикул: 252006,
Производитель: ВОЛМЕТ
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 252136 Количество на модель: 0
252136
0
064090
ГАЗ
31029-1001800 31029-1001800/ 3102-90-1001800-000, 24-1001050-Б
Код: 064090
Артикул: 31029-1001800, 31029-1001800/ 3102-90-1001800-000, 24-1001050-Б
Под заказ

На складах : Под заказ

Производитель: ГАЗ
621985
УРАЛ АЗ АО
4320-2707207 5323-2707236
Код: 621985
Артикул: 4320-2707207, 5323-2707236
Нет в наличии

На складах : Нет в наличии

Производитель: УРАЛ АЗ АО
610354
Красная Этна ОАО
252136-П2 252136-0-2
Производитель: Красная Этна ОАО
040071
Красная Этна ОАО
290773-П8
Производитель: Красная Этна ОАО
749304
DIN127
Код: 749304
Артикул: DIN127,
Производитель:
431833
13449533/12164740 01-11-197М, 1/ 34495/ 33
Код: 431833
Артикул: 13449533/12164740, 01-11-197М, 1/ 34495/ 33
Производитель:
108151
РААЗ
252136-П29
Код: 108151
Артикул: 252136-П29,
Нет в наличии

На складах : Нет в наличии

Производитель: РААЗ
877231
БЕЛЗАН
13449533/12164740/4 1/ 34495/ 339СБ, 1/ 34495/ 33
Код: 877231
Артикул: 13449533/12164740/4, 1/ 34495/ 339СБ, 1/ 34495/ 33
Нет в наличии

На складах : Нет в наличии

Производитель: БЕЛЗАН
877235
БЕЛЗАН
13449533/12164740/6 1/ 34495/ 339СБ, 1/ 34495/ 33
Код: 877235
Артикул: 13449533/12164740/6, 1/ 34495/ 339СБ, 1/ 34495/ 33
Производитель: БЕЛЗАН
212249
METALPART
MP-N-023-07 №023-07, 3741-2304024
Код: 212249
Артикул: MP-N-023-07, №023-07, 3741-2304024
Производитель: METALPART
036493
Красная Этна ОАО
290773-П29 290773-П8
Код: 036493
Артикул: 290773-П29, 290773-П8
Производитель: Красная Этна ОАО
31

Номер детали на чертеже:

31

Провод соединения двигателя с рамой

Заводской номер: 540-3724090-02 Количество на модель: 0
540-3724090-02
0
32

Номер детали на чертеже:

32

Провод

Заводской номер: 540А-3724050 Количество на модель: 0
540А-3724050
0
33

Номер детали на чертеже:

33

Втулка гибкого рукава

Заводской номер: 535А-3724021 Количество на модель: 0
535А-3724021
0
34

Номер детали на чертеже:

34

Гибкий рукав

Заводской номер: 7540-3724144 Количество на модель: 0
7540-3724144
0
35

Номер детали на чертеже:

35

Гибкий рукав для nроводов

Заводской номер: 540А-3724143 Количество на модель: 0
540А-3724143
0
36

Номер детали на чертеже:

36

Втулка гибкого рукава

Заводской номер: 543-3724024 Количество на модель: 0
543-3724024
0
37

Номер детали на чертеже:

37

Жгут проводов

Заводской номер: 75553-3724312 Количество на модель: 0
75553-3724312
0
38

Номер детали на чертеже:

38

Перемычка

Заводской номер: 75553-3734248 Количество на модель: 0
75553-3734248
0
39

Номер детали на чертеже:

39

Датчик температуры

Заводской номер: 3015238 Количество на модель: 0
3015238
0
40

Номер детали на чертеже:

40

Датчик аварийного давления масла

Заводской номер: 3056344 Количество на модель: 0
3056344
0
41

Номер детали на чертеже:

41

Датчик давления масла

Заводской номер: 18.3829010 Количество на модель: 0
18.3829010
0
018895
АВТОПРИБОР
18.3829010
Производитель: АВТОПРИБОР
727402
PEKAR
18.3829 18-3829010
Производитель: PEKAR
42

Номер детали на чертеже:

42

Кляммер

Заводской номер: 379198 Количество на модель: 0
379198
0
43

Номер детали на чертеже:

43

Прокладка

Заводской номер: 549А-3724394 Количество на модель: 0
549А-3724394
0
44

Номер детали на чертеже:

44

Прокладка

Заводской номер: 549А-3724393 Количество на модель: 0
549А-3724393
0
45

Номер детали на чертеже:

45

Кляммер

Заводской номер: 344622 Количество на модель: 0
344622
0
46

Номер детали на чертеже:

46

Прокладка

Заводской номер: 549А-3724392 Количество на модель: 0
549А-3724392
0
47

Номер детали на чертеже:

47

Кляммер

Заводской номер: 344621 Количество на модель: 0
344621
0
48

Номер детали на чертеже:

48

Жгут проводов выключателя "массы"

Заводской номер: 7555-3724028 Количество на модель: 0
7555-3724028
0
49

Номер детали на чертеже:

49

Гайка

Заводской номер: 250508 Количество на модель: 0
250508
0
976748
250508-П29
Код: 976748
Артикул: 250508-П29,
Под заказ

На складах : Под заказ

Производитель:
50

Номер детали на чертеже:

50

Болт

Заводской номер: 201420 Количество на модель: 0
201420
0
040969
РААЗ
201420-П29
Код: 040969
Артикул: 201420-П29,
Нет в наличии

На складах : Нет в наличии

Производитель: РААЗ
610293
Красная Этна ОАО
201420-П29 10-201420-0-29
Производитель: Красная Этна ОАО
689317
УРАЛ АЗ АО
201420 П29 201420-П29
Код: 689317
Артикул: 201420 П29, 201420-П29
Под заказ

На складах : Под заказ

Производитель: УРАЛ АЗ АО
51

Номер детали на чертеже:

51

Прокладка

Заводской номер: 540А-1104519-01 Количество на модель: 0
540А-1104519-01
0
52

Номер детали на чертеже:

52

Кляммер

Заводской номер: 379169 Количество на модель: 0
379169
0
53

Номер детали на чертеже:

53

Кляммер

Заводской номер: 315407 Количество на модель: 0
315407
0
54

Номер детали на чертеже:

54

Перемычка

Заводской номер: 549Б-3724244 Количество на модель: 0
549Б-3724244
0
55

Номер детали на чертеже:

55

Перемычка

Заводской номер: 549В-3724245 Количество на модель: 0
549В-3724245
0
56

Номер детали на чертеже:

56

Перемычка

Заводской номер: 549Б-3724210 Количество на модель: 0
549Б-3724210
0
57

Номер детали на чертеже:

57

Провод дублирующего привода руля

Заводской номер: 75481-3724289 Количество на модель: 0
75481-3724289
0
58

Номер детали на чертеже:

58

Болт

Заводской номер: 201456 Количество на модель: 0
201456
0
091585
РААЗ
201456-П29
Код: 091585
Артикул: 201456-П29,
Нет в наличии

На складах : Нет в наличии

Производитель: РААЗ
610301
Красная Этна ОАО
201456-П29 10-201456-0-29
Производитель: Красная Этна ОАО
268996
ЯМЗ
201456-П29
Производитель: ЯМЗ
59

Номер детали на чертеже:

59

Гайка

Заводской номер: 250510 Количество на модель: 0
250510
0
610341
Красная Этна ОАО
250510-П29 250510-0-29
Производитель: Красная Этна ОАО
284774
METALPART
MP-N-012-08 31622-1203043*, 31622-1203043
Код: 284774
Артикул: MP-N-012-08, 31622-1203043*, 31622-1203043
Производитель: METALPART
60

Номер детали на чертеже:

60

Шайба

Заводской номер: 252005 Количество на модель: 0
252005
0
643524
ЯМЗ
252005-П29
Код: 643524
Артикул: 252005-П29,
Под заказ

На складах : Под заказ

Производитель: ЯМЗ
480643
УРАЛ АЗ АО
252005 П29 252005-П29
Код: 480643
Артикул: 252005 П29, 252005-П29
Производитель: УРАЛ АЗ АО
181669
ВОЛМЕТ
252005
Код: 181669
Артикул: 252005,
Производитель: ВОЛМЕТ
61

Номер детали на чертеже:

61

Шайба

Заводской номер: 252135 Количество на модель: 0
252135
0
156784
ЯЗТО
Т-150-36 238-1601094-Г
Код: 156784
Артикул: Т-150-36, 238-1601094-Г
Под заказ

На складах : Под заказ

Производитель: ЯЗТО
079919
РУССКИЙ ДВИГАТЕЛЬ
236-3509001 6-203А
Код: 079919
Артикул: 236-3509001, 6-203А
Производитель: РУССКИЙ ДВИГАТЕЛЬ
141187
РУССКИЙ ДВИГАТЕЛЬ
236НЕ-1011001-04 7511.1011445
Код: 141187
Артикул: 236НЕ-1011001-04, 7511.1011445
Под заказ

На складах : Под заказ

Производитель: РУССКИЙ ДВИГАТЕЛЬ
142539
РУССКИЙ ДВИГАТЕЛЬ
236-1308004 236-1308090-В2
Производитель: РУССКИЙ ДВИГАТЕЛЬ
145491
РУССКИЙ ДВИГАТЕЛЬ
236-1601001 236-1601095-Б2
Производитель: РУССКИЙ ДВИГАТЕЛЬ
461547
АВТОДИЗЕЛЬ
252135-П2
Производитель: АВТОДИЗЕЛЬ
208245
АРС ГРУП
236-1308004 236-1308090-В2
Код: 208245
Артикул: 236-1308004, 236-1308090-В2
Нет в наличии

На складах : Нет в наличии

Производитель: АРС ГРУП
208253
АРС ГРУП
236-1601001 236-1601095-Б2
Код: 208253
Артикул: 236-1601001, 236-1601095-Б2
Производитель: АРС ГРУП
284726
METALPART
MP-N-012-04 452-1203057*, 452-1203057-03
Код: 284726
Артикул: MP-N-012-04, 452-1203057*, 452-1203057-03
Производитель: METALPART
284727
METALPART
MP-N-012-06 3151-1203088*, 3151-1203043
Код: 284727
Артикул: MP-N-012-06, 3151-1203088*, 3151-1203043
1 в наличии

На складах : 1 шт.

Производитель: METALPART
284774
METALPART
MP-N-012-08 31622-1203043*, 31622-1203043
Код: 284774
Артикул: MP-N-012-08, 31622-1203043*, 31622-1203043
Производитель: METALPART
284791
METALPART
MP-N-012-11 31512-1203070*, 315123-1203079
Код: 284791
Артикул: MP-N-012-11, 31512-1203070*, 315123-1203079
Производитель: METALPART
284796
METALPART
MP-N-012-14 469-1203072/ 73/ 91*, 469-1203072
Код: 284796
Артикул: MP-N-012-14, 469-1203072/ 73/ 91*, 469-1203072
Производитель: METALPART
62

Номер детали на чертеже:

62

Датчик

Заводской номер: ДУЖ 105Д-03-24В-1А-01 Количество на модель: 0
ДУЖ 105Д-03-24В-1А-01
0
63

Номер детали на чертеже:

63

Кронштейн

Заводской номер: 75231-3724502 Количество на модель: 0
75231-3724502
0
64

Номер детали на чертеже:

64

Датчик

Заводской номер: ДУЖ 105Д-13-24В-1А-01 Количество на модель: 0
ДУЖ 105Д-13-24В-1А-01
0
65

Номер детали на чертеже:

65

Повторитель боковой указателя поворотов

Заводской номер: УП101-Б1 Количество на модель: 0
УП101-Б1
0
102591
РУДЕНСК
112.01.12
Производитель: РУДЕНСК
117815
ОСВАР
УП101-3726010-Б1 УП101-Б1
Производитель: ОСВАР
347747
ОСВАР
УП101-3726010-Г1
Код: 347747
Артикул: УП101-3726010-Г1,
Нет в наличии

На складах : Нет в наличии

Производитель: ОСВАР
66

Номер детали на чертеже:

66

Хомут электромонтажный

Заводской номер: 549-2105542 Количество на модель: 0
549-2105542
0
67

Номер детали на чертеже:

67

Выключатель света

Заводской номер: ВК-12Б Количество на модель: 0
ВК-12Б
0
015514
ЛЭТЗ
ВК 12 Б ВК12-Б
Производитель: ЛЭТЗ
590085
СОАТЭ
ВК0125 ВК12-5
Код: 590085
Артикул: ВК0125, ВК12-5
Нет в наличии

На складах : Нет в наличии

Производитель: СОАТЭ
347955
ЛЭТЗ
ВК 12Б-02 ВК12-Б
Код: 347955
Артикул: ВК 12Б-02, ВК12-Б
Нет в наличии

На складах : Нет в наличии

Производитель: ЛЭТЗ
047670
AVTOELECTRICA
ВК12Б АЕ ВК12Б, ВК12-Б
Код: 047670
Артикул: ВК12Б АЕ, ВК12Б, ВК12-Б
Производитель: AVTOELECTRICA
68

Номер детали на чертеже:

68

Датчик давления масла двигателя на 20 кгс/см

Заводской номер: 11.3829010 Количество на модель: 0
11.3829010
0
015628
АВТОПРИБОР
ММ370-3829010-У-ХЛ ММ370.3829010-У-XЛ
Производитель: АВТОПРИБОР
065057
АВТОПРИБОР
11.3829010
Производитель: АВТОПРИБОР
149429
АВТОПРИБОР
6402.3829010 ММ370
Производитель: АВТОПРИБОР
265168
PEKAR
ММ370-3829010
Код: 265168
Артикул: ММ370-3829010,
Производитель: PEKAR
69

Номер детали на чертеже:

69

Переходник

Заводской номер: 7806-1712918 Количество на модель: 0
7806-1712918
0
70

Номер детали на чертеже:

70

Датчик

Заводской номер: ДАДМ-02 Количество на модель: 0
ДАДМ-02
0
015621
ЭМИ
6002.3829 ММ111В
Производитель: ЭМИ
695308
PEKAR
ММ111В\6002.3829 ММ111В
Производитель: PEKAR
838942
ЭМИ
6002.3829 ММ111В
Код: 838942
Артикул: 6002.3829, ММ111В
Под заказ

На складах : Под заказ

Производитель: ЭМИ
274862
FENOX
SOP20100O7 ММ111В\6002.3829, ММ111В
Код: 274862
Артикул: SOP20100O7, ММ111В\6002.3829, ММ111В
Нет в наличии

На складах : Нет в наличии

Производитель: FENOX
417092
PRAVT
PR.6002.3829 6002.3829
Код: 417092
Артикул: PR.6002.3829, 6002.3829
Под заказ

На складах : Под заказ

Производитель: PRAVT
71

Номер детали на чертеже:

71

Диод с перемычкой

Заводской номер: 549Б-3747290 Количество на модель: 0
549Б-3747290
0
72

Номер детали на чертеже:

72

Кольцо

Заводской номер: 549А-3716046 Количество на модель: 0
549А-3716046
0
73

Номер детали на чертеже:

73

Гайка

Заводской номер: 250464 Количество на модель: 0
250464
0
689360
УРАЛ АЗ АО
250464 П29 250464-П29
Код: 689360
Артикул: 250464 П29, 250464-П29
Производитель: УРАЛ АЗ АО
74

Номер детали на чертеже:

74

Прокладка

Заводской номер: 540-2917144 Количество на модель: 0
540-2917144
0
75

Номер детали на чертеже:

75

Датчик температуры

Заводской номер: 19.3828 Количество на модель: 0
19.3828
0
009240
Калужский завод электронных изделий
19.3828
Производитель: Калужский завод электронных изделий
667425
АВТОТРЕЙД
42.3828 19.3828
Производитель: АВТОТРЕЙД
727404
PEKAR
19.3828 19-3828000
Код: 727404
Артикул: 19.3828, 19-3828000
9 в наличии

На складах : 9 шт.

Производитель: PEKAR
437449
G-PART
PR.19.3828 .42.3828/ PR.19.3828/ 0019-00-0003828-000, 19.3828
Код: 437449
Артикул: PR.19.3828, .42.3828/ PR.19.3828/ 0019-00-0003828-000, 19.3828
3 в наличии

На складах : 3 шт.

Производитель: G-PART
439293
PRAVT
PR.19.3828 19.3828
Код: 439293
Артикул: PR.19.3828, 19.3828
Производитель: PRAVT
207004
LUZAR
LS0306 19.3828
Код: 207004
Артикул: LS0306, 19.3828
Производитель: LUZAR
76

Номер детали на чертеже:

76

Выключатель

Заводской номер: 7545-3710040 Количество на модель: 0
7545-3710040
0
77

Номер детали на чертеже:

77

Кронштейн

Заводской номер: 75473-3710032 Количество на модель: 0
75473-3710032
0
78

Номер детали на чертеже:

78

Перемычка

Заводской номер: 549Б-3724240 Количество на модель: 0
549Б-3724240
0
79

Номер детали на чертеже:

79

Наконечник резиновый

Заводской номер: ТМ59-6000-38 Количество на модель: 0
ТМ59-6000-38
0
80

Номер детали на чертеже:

80

Жгут проводов по лонжерону

Заводской номер: 7545-3724030 Количество на модель: 0
7545-3724030
0
81

Номер детали на чертеже:

81

Фонарь

Заводской номер: ФП131-Б Количество на модель: 0
ФП131-Б
0
