Рама СВУ-60. Каталог 2006г.

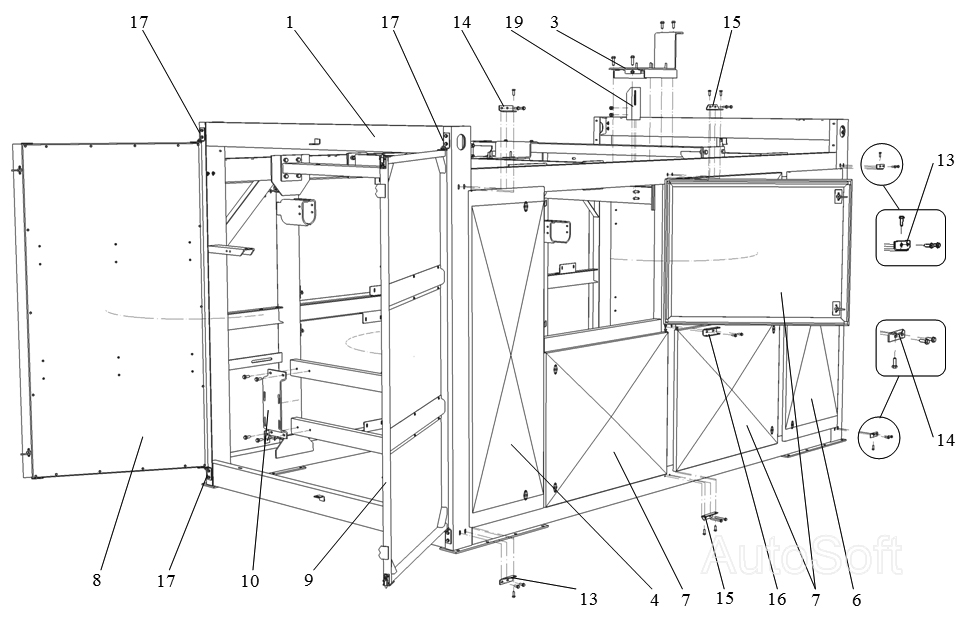

Общий вид (ограждения не показаны) СВУ-60 Рама СВУ-60

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: СВУ60.01.030 Количество на модель: 1
СВУ60.01.030
1
2

Номер детали на чертеже:

2

Платформа

Заводской номер: СВУ60.01.140 Количество на модель: 1
СВУ60.01.140
1
3

Номер детали на чертеже:

3

Платформа мотор-редуктора

Заводской номер: СВУ60.01.160 Количество на модель: 1
СВУ60.01.160
1
4

Номер детали на чертеже:

4

Обшивка

Заводской номер: СВУ60.01.190А Количество на модель: 1
СВУ60.01.190А
1
5

Номер детали на чертеже:

5

Обшивка

Заводской номер: СВУ60.01.190А-01 Количество на модель: 1
СВУ60.01.190А-01
1
6

Номер детали на чертеже:

6

Обшивка

Заводской номер: СВУ60.01.210 Количество на модель: 2
СВУ60.01.210
2
7

Номер детали на чертеже:

7

Обшивка

Заводской номер: СВУ60.01.230А Количество на модель: 8
СВУ60.01.230А
8
8

Номер детали на чертеже:

8

Дверца

Заводской номер: СВУ60.01.270А Количество на модель: 2
СВУ60.01.270А
2
9

Номер детали на чертеже:

9

Дверца

Заводской номер: СВУ60.01.270А-01 Количество на модель: 2
СВУ60.01.270А-01
2
10

Номер детали на чертеже:

10

Плита

Заводской номер: СВУ60.01.418А Количество на модель: 1
СВУ60.01.418А
1
11

Номер детали на чертеже:

11

Петля

Заводской номер: СВУ60.01.429 Количество на модель: 1
СВУ60.01.429
1
12

Номер детали на чертеже:

12

Петля

Заводской номер: СВУ60.01.429-01 Количество на модель: 1
СВУ60.01.429-01
1
13

Номер детали на чертеже:

13

Петля

Заводской номер: СВУ60.01.431 Количество на модель: 3
СВУ60.01.431
3
14

Номер детали на чертеже:

14

Петля

Заводской номер: СВУ60.01.431-01 Количество на модель: 3
СВУ60.01.431-01
3
15

Номер детали на чертеже:

15

Петля сдвоенная

Заводской номер: СВУ60.01.432 Количество на модель: 4
СВУ60.01.432
4
16

Номер детали на чертеже:

16

Петля центральная

Заводской номер: СВУ60.01.433 Количество на модель: 2
СВУ60.01.433
2
17

Номер детали на чертеже:

17

Петля

Заводской номер: СВУ60.01.434 Количество на модель: 8
СВУ60.01.434
8
18

Номер детали на чертеже:

18

Кронштейн натяжителя

Заводской номер: СВУ60.01.722А Количество на модель: 1
СВУ60.01.722А
1
19

Номер детали на чертеже:

19

Кронштейн натяжного устройства

Заводской номер: СВУ60.01.723А Количество на модель: 1
СВУ60.01.723А
1
Общий вид (ограждения не показаны) СВУ-60 Рама СВУ-60
