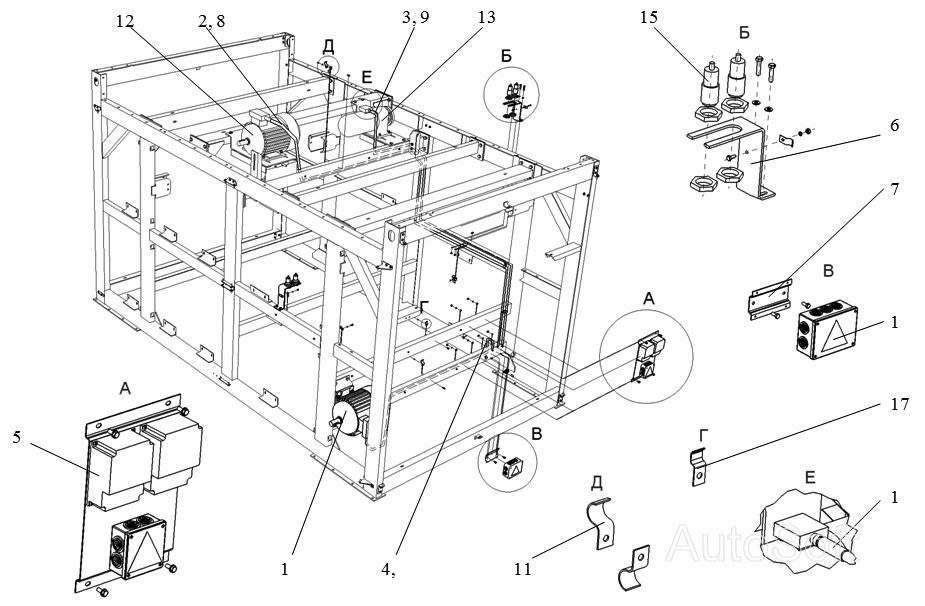

Электрооборудование СВУ-60. Каталог 2006г.

Распределитель зерна СВУ-60 Коробка клеммная СВУ-60

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Коробка клеммная

Заводской номер: СВУ60.18.010 Количество на модель: 1
СВУ60.18.010
1
2

Номер детали на чертеже:

2

Разделка кабеля

Заводской номер: СВУ60.18.030 Количество на модель: 1
СВУ60.18.030
1
3

Номер детали на чертеже:

3

Разделка кабеля

Заводской номер: СВУ60.18.030-01 Количество на модель: 1
СВУ60.18.030-01
1
4

Номер детали на чертеже:

4

Разделка кабеля

Заводской номер: СВУ60.18.030-02 Количество на модель: 1
СВУ60.18.030-02
1
5

Номер детали на чертеже:

5

Модуль контроля

Заводской номер: СВУ60.18.050 Количество на модель: 1
СВУ60.18.050
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: СВУ60.18.401 Количество на модель: 2
СВУ60.18.401
2
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: СВУ60.18.403 Количество на модель: 1
СВУ60.18.403
1
8

Номер детали на чертеже:

8

Труба

Заводской номер: СВУ60.18.011 Количество на модель: 1
СВУ60.18.011
1
9

Номер детали на чертеже:

9

Труба

Заводской номер: СВУ60.18.011-01 Количество на модель: 1
СВУ60.18.011-01
1
10

Номер детали на чертеже:

10

Труба

Заводской номер: СВУ60.18.011-02 Количество на модель: 1
СВУ60.18.011-02
1
11

Номер детали на чертеже:

11

Скоба

Заводской номер: ОВБ5071 Количество на модель: 22
ОВБ5071
22
12

Номер детали на чертеже:

12

Электродвигатель, Р=11 кВт, n=1500 об/мин, 380 В, 50 Гц

Заводской номер: 4А132М4У3 Количество на модель: 1
4А132М4У3
1
13

Номер детали на чертеже:

13

Мотор-редуктор 4МЦ2С-63-280-2,2G 110ЦУ3

Заводской номер: 4МЦ2С-63-280-2,2G 110ЦУ3 ТУ 2.056.0221595.13-91 Количество на модель: 1
4МЦ2С-63-280-2,2G 110ЦУ3 ТУ 2.056.0221595.13-91
1
14

Номер детали на чертеже:

14

Электродвигатель, Р=5,5 кВт, n=1000 об/мин, 380 В, 50 Гц JM1081

Заводской номер: 4А132S6У3 Количество на модель: 1
4А132S6У3
1
15

Номер детали на чертеже:

15

Датчик емкостный VSP-DD-4000 ТУ-ВАЮУ 421451.001

Заводской номер: VSP-DD-4000 ТУ-ВАЮУ 421451.001 Количество на модель: 4
VSP-DD-4000 ТУ-ВАЮУ 421451.001
4
16

Номер детали на чертеже:

16

Муфта соединительная

Заводской номер: GFLEX 20 ГОСТ Р 50827-95 Количество на модель: 1
GFLEX 20 ГОСТ Р 50827-95
1
17

Номер детали на чертеже:

17

Скоба

Заводской номер: 6.6,6 ОСТ 23.2.111-84 Количество на модель: 11
6.6,6 ОСТ 23.2.111-84
11
