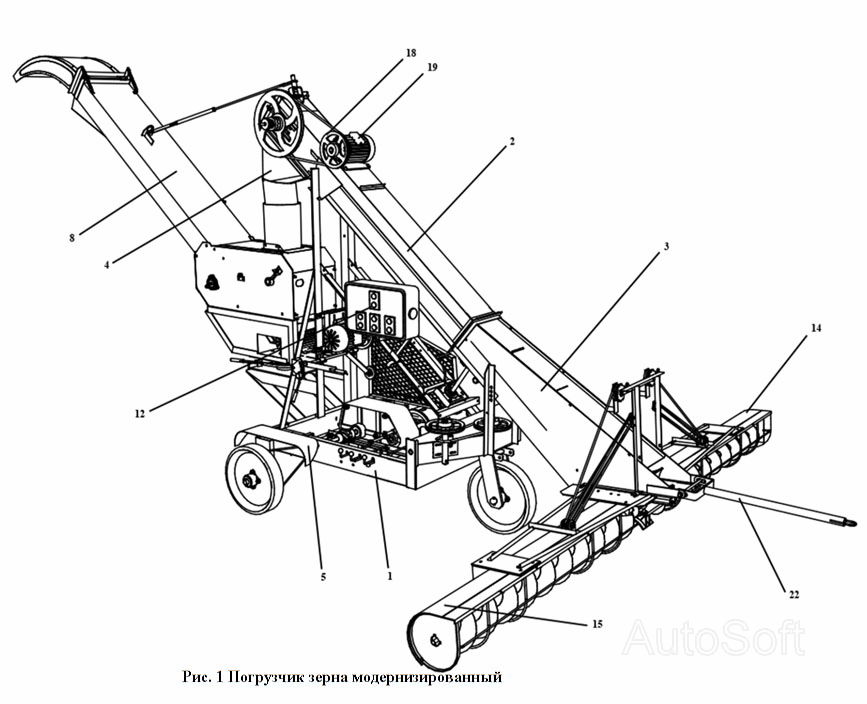

ЗПМ 00.000 Общий вид ПЗМ-80. Каталог 2006г.

ЗПМ 00.000 Общий вид ПЗМ-80

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама с ходом

Заводской номер: ЗПМ 01.000 Количество на модель: 1
ЗПМ 01.000
1
2

Номер детали на чертеже:

2

Секция верхняя

Заводской номер: ЗПМ 04.000 Количество на модель: 1
ЗПМ 04.000
1
3

Номер детали на чертеже:

3

Секция нижняя

Заводской номер: ЗПМ 05.000 Количество на модель: 1
ЗПМ 05.000
1
4

Номер детали на чертеже:

4

Переходник

Заводской номер: ЗПМ 07.000 Количество на модель: 1
ЗПМ 07.000
1
5

Номер детали на чертеже:

5

Ограждение

Заводской номер: ЗПМ 08.000 Количество на модель: 1
ЗПМ 08.000
1
6

Номер детали на чертеже:

6

Ограждение

Заводской номер: ЗПМ 08.000-01 Количество на модель: 1
ЗПМ 08.000-01
1
7

Номер детали на чертеже:

7

Триммер

Заводской номер: ПЗТ 11.000 Количество на модель: 1
ПЗТ 11.000
1
8

Номер детали на чертеже:

8

Труба триммера

Заводской номер: ЗПМ 14.000 Количество на модель: 1
ЗПМ 14.000
1
9

Номер детали на чертеже:

9

Ограждение

Заводской номер: ЗПМ 18.000 Количество на модель: 1
ЗПМ 18.000
1
10

Номер детали на чертеже:

10

Ограждение

Заводской номер: ЗПМ 19.000 Количество на модель: 1
ЗПМ 19.000
1
11

Номер детали на чертеже:

11

Станина

Заводской номер: ПЗТ 12.000 Количество на модель: 1
ПЗТ 12.000
1
12

Номер детали на чертеже:

12

Электрооборудование

Заводской номер: ПЗТ 13.000 Количество на модель: 1
ПЗТ 13.000
1
13

Номер детали на чертеже:

13

Механизм подъема загрузчика

Заводской номер: ОВИ 08.000 Количество на модель: 1
ОВИ 08.000
1
14

Номер детали на чертеже:

14

Питатель

Заводской номер: ОВИ 31.000 Количество на модель: 1
ОВИ 31.000
1
15

Номер детали на чертеже:

15

Питатель

Заводской номер: ОВИ 31.000-01 Количество на модель: 1
ОВИ 31.000-01
1
16

Номер детали на чертеже:

16

Устройство натяжное

Заводской номер: СММ 36.000-01 Количество на модель: 3
СММ 36.000-01
3
17

Номер детали на чертеже:

17

Шкив вариаторный

Заводской номер: ОВБ 20-7 Количество на модель: 1
ОВБ 20-7
1
18

Номер детали на чертеже:

18

Шкив

Заводской номер: ЗПМ 00.101 Количество на модель: 1
ЗПМ 00.101
1
19

Номер детали на чертеже:

19

Двигатель 4,0/1000

Заводской номер: Двигатель 4,0/1000 Количество на модель: 1
Двигатель 4,0/1000
1
20

Номер детали на чертеже:

20

Двигатель 1,1/1000

Заводской номер: Двигатель 1,1/1000 Количество на модель: 1
Двигатель 1,1/1000
1
21

Номер детали на чертеже:

21

Двигатель 4,0/1500

Заводской номер: Двигатель 4,0/1500 Количество на модель: 1
Двигатель 4,0/1500
1
22

Номер детали на чертеже:

22

Дышло

Заводской номер: ЗПМ 02.000 Количество на модель: 1
ЗПМ 02.000
1
ЗПМ 00.000 Общий вид ПЗМ-80
