ОВИ 04.000 Транспортер отгрузочный ОВС-25. Каталог 2006г.

ОВИ 03.110 Вентилятор ОВС-25 ОВИ 04.020 Секция верхняя ОВС-25

Вид отображения:

Детали справа

По ширине экрана

ОВИ 04.000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

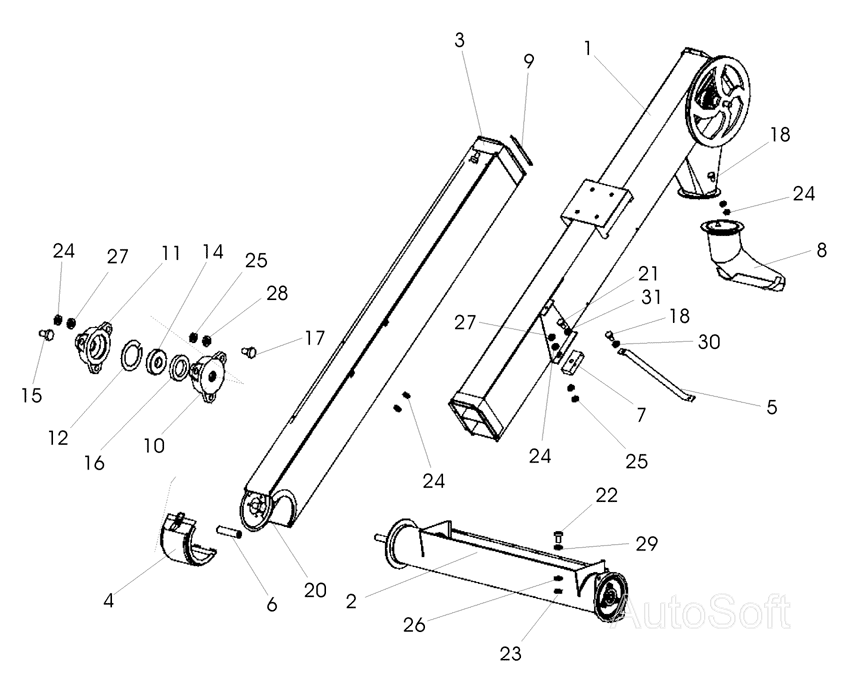

Транспортер отгрузочный

Заводской номер: ОВИ 04.000 Количество на модель: 1

ОВИ 04.000

1

1

Номер детали на чертеже:

1

Секция верхняя

Заводской номер: ОВИ 04.020 Количество на модель: 1

ОВИ 04.020

1

2

Номер детали на чертеже:

2

Шнек

Заводской номер: ОВИ 04.080 Количество на модель: 1

ОВИ 04.080

1

3

Номер детали на чертеже:

3

Секция

Заводской номер: ОВИ 04.090 Количество на модель: 1

ОВИ 04.090

1

4

Номер детали на чертеже:

4

Крыша

Заводской номер: ОВИ 04.160 Количество на модель: 1

ОВИ 04.160

1

5

Номер детали на чертеже:

5

Жесткость

Заводской номер: ОВИ 04.501 Количество на модель: 1

ОВИ 04.501

1

6

Номер детали на чертеже:

6

Ось

Заводской номер: ЗВТ 02.632 Количество на модель: 1

ЗВТ 02.632

1

7

Номер детали на чертеже:

7

Прокладка

Заводской номер: ОВИ 04.901 Количество на модель: 2

ОВИ 04.901

2

8

Номер детали на чертеже:

8

Патрубок

Заводской номер: ОВБ 53-10 Количество на модель: 1

ОВБ 53-10

1

9

Номер детали на чертеже:

9

Прокладка

Заводской номер: ОВБ 4264 Количество на модель: 8

ОВБ 4264

8

10

Номер детали на чертеже:

10

Корпус подшипника

Заводской номер: Н026.085 Количество на модель: 1

Н026.085

1

11

Номер детали на чертеже:

11

Крышка подшипника

Заводской номер: Н026.226 Количество на модель: 1

Н026.226

1

12

Номер детали на чертеже:

12

Кольцо распорное

Заводской номер: Н026.504 Количество на модель: 1

Н026.504

1

13

Номер детали на чертеже:

13

Транспортер цепной

Заводской номер: 08.105.000 Количество на модель: 1

08.105.000

1

14

Номер детали на чертеже:

14

Подшипник

Заводской номер: 11206 Количество на модель: 1

11206

1

15

Номер детали на чертеже:

15

Масленка

Заводской номер: 1.2.УХл1 Количество на модель: 1

1.2.УХл1

1

16

Номер детали на чертеже:

16

Манжета

Заводской номер: 1.1-30х52-1 Количество на модель: 1

1.1-30х52-1

1

17

Номер детали на чертеже:

17

Болт

Заводской номер: М8х50 Количество на модель: 2

М8х50

2

18

Номер детали на чертеже:

18

Болт

Заводской номер: М8х20 Количество на модель: 7

М8х20

7

19

Номер детали на чертеже:

19

Болт

Заводской номер: М8х25 Количество на модель: 9

М8х25

9

20

Номер детали на чертеже:

20

Болт

Заводской номер: М10х25 Количество на модель: 8

М10х25

8

21

Номер детали на чертеже:

21

Болт

Заводской номер: М10х70 Количество на модель: 2

М10х70

2

22

Номер детали на чертеже:

22

Болт

Заводской номер: М6х20 Количество на модель: 4

М6х20

4

23

Номер детали на чертеже:

23

Гайка

Заводской номер: М6 Количество на модель: 4

М6

4

24

Номер детали на чертеже:

24

Гайка

Заводской номер: М8 Количество на модель: 30

М8

30

25

Номер детали на чертеже:

25

Гайка

Заводской номер: М10 Количество на модель: 11

М10

11

26

Номер детали на чертеже:

26

Шайба

Заводской номер: 6.65Г Количество на модель: 4

6.65Г

4

27

Номер детали на чертеже:

27

Шайба

Заводской номер: 8.65Г Количество на модель: 6

8.65Г

6

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 10.65Г Количество на модель: 7

10.65Г

7

29

Номер детали на чертеже:

29

Шайба

Заводской номер: 6 Количество на модель: 4

6

4

30

Номер детали на чертеже:

30

Шайба

Заводской номер: 8 Количество на модель: 21

8

21

31

Номер детали на чертеже:

31

Шайба

Заводской номер: 10 Количество на модель: 2

10

2
