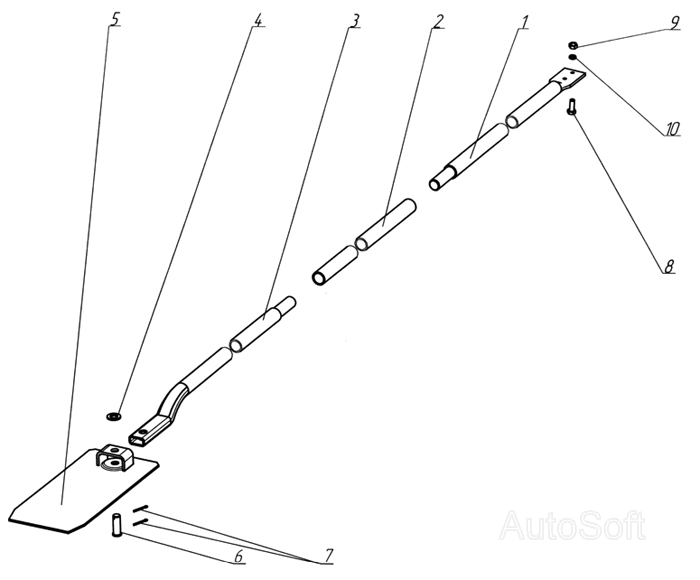

Тяга НПК-25. Каталог 2006г.

Устройство для открывания и закрывания заслонки НПК-25 Контр привод НПК-25

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: Н 116.360 Количество на модель: 1
Н 116.360
1
2

Номер детали на чертеже:

2

Труба (25x3,2 ГОСТ 3262-70 L=2380 мм)

Заводской номер: Н 116.241 Количество на модель: 1
Н 116.241
1
3

Номер детали на чертеже:

3

Труба

Заводской номер: Н 116.370 Количество на модель: 1
Н 116.370
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 16.02 Ст3.019 ГОСТ 11371-78 Количество на модель: 1
16.02 Ст3.019 ГОСТ 11371-78
1
5

Номер детали на чертеже:

5

Заслонка

Заводской номер: Н 116.380-04 Количество на модель: 1
Н 116.380-04
1
6

Номер детали на чертеже:

6

Ось

Заводской номер: НВ 24.611 Количество на модель: 1
НВ 24.611
1
7

Номер детали на чертеже:

7

Шплинт

Заводской номер: 4x28.019 ГОСТ 397-79 Количество на модель: 2
4x28.019 ГОСТ 397-79
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: М6х25.58.019 ГОСТ 7798-70 Количество на модель: 2
М6х25.58.019 ГОСТ 7798-70
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: М6.6.019 ГОСТ 5916-70 Количество на модель: 2
М6.6.019 ГОСТ 5916-70
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 6.65Г05 ГОСТ 6402-70 Количество на модель: 2
6.65Г05 ГОСТ 6402-70
2
