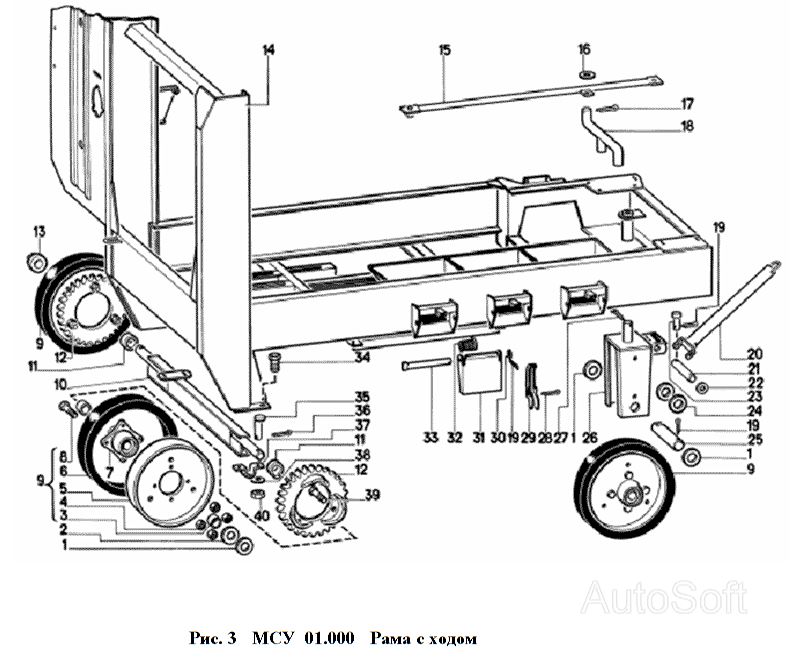

МСУ 01.000 Рама с ходом МС-4,5. Каталог 2006г.

МСУ 00.000 Общий вид (со сборочными единицами первого порядка) МС-4,5 МСУ 02.000 Транспортер загрузочный МС-4,5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба

Заводской номер: ОВИ01.428 Количество на модель: 12
ОВИ01.428
12
2

Номер детали на чертеже:

2

Шайба

Заводской номер: СММ01.401 Количество на модель: 3
СММ01.401
3
3

Номер детали на чертеже:

3

Втулка

Заводской номер: НЕН43.018А Количество на модель: 6
НЕН43.018А
6
4

Номер детали на чертеже:

4

Гайка

Заводской номер: М16 Количество на модель: 24
М16
24
5

Номер детали на чертеже:

5

Обод колеса

Заводской номер: СММ01.080 Количество на модель: 3
СММ01.080
3
6

Номер детали на чертеже:

6

Шина массивная

Заводской номер: 572000 Количество на модель: 3
572000
3
7

Номер детали на чертеже:

7

Ступица

Заводской номер: ОВБ1202 Количество на модель: 3
ОВБ1202
3
8

Номер детали на чертеже:

8

Болт

Заводской номер: М16х60 Количество на модель:
М16х60
9

Номер детали на чертеже:

9

Колесо обрезиненное

Заводской номер: СММ01.120 Количество на модель: 3
СММ01.120
3
10

Номер детали на чертеже:

10

Ось

Заводской номер: МСУ01.020 Количество на модель: 1
МСУ01.020
1
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: ОСУ1032 Количество на модель: 2
ОСУ1032
2
12

Номер детали на чертеже:

12

Венец колеса

Заводской номер: СММ01.103 Количество на модель: 2
СММ01.103
2
13

Номер детали на чертеже:

13

Колпачок

Заводской номер: ОСУ1031 Количество на модель: 1
ОСУ1031
1
14

Номер детали на чертеже:

14

Рама

Заводской номер: МСУ01.010 Количество на модель: 1
МСУ01.010
1
15

Номер детали на чертеже:

15

Прицеп

Заводской номер: МСУ01.110 Количество на модель: 1
МСУ01.110
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 16.02 Количество на модель: 2
16.02
2
17

Номер детали на чертеже:

17

Шплинт

Заводской номер: 4х28 Количество на модель: 4
4х28
4
18

Номер детали на чертеже:

18

Сцепка

Заводской номер: МСУ01.120 Количество на модель: 1
МСУ01.120
1
19

Номер детали на чертеже:

19

Шплинт

Заводской номер: 2,5х16 Количество на модель: 5
2,5х16
5
20

Номер детали на чертеже:

20

Дышло

Заводской номер: СММ01.060 Количество на модель: 1
СММ01.060
1
21

Номер детали на чертеже:

21

Ось

Заводской номер: ОВБ6256 Количество на модель: 1
ОВБ6256
1
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 20.02 Количество на модель: 2
20.02
2
23

Номер детали на чертеже:

23

Чека

Заводской номер: ОВБ6002 Количество на модель: 2
ОВБ6002
2
24

Номер детали на чертеже:

24

Втулка

Заводской номер: ОВБ1213 Количество на модель: 2
ОВБ1213
2
25

Номер детали на чертеже:

25

Ось колеса

Заводской номер: ОВБ6296 Количество на модель: 1
ОВБ6296
1
26

Номер детали на чертеже:

26

Вилка

Заводской номер: МСУ01.030 Количество на модель: 1
МСУ01.030
1
27

Номер детали на чертеже:

27

Шплинт

Заводской номер: 8х50 Количество на модель: 1
8х50
1
28

Номер детали на чертеже:

28

Шплинт

Заводской номер: 4х50 Количество на модель: 3
4х50
3
29

Номер детали на чертеже:

29

Рычаг

Заводской номер: МСУ01.431 Количество на модель: 3
МСУ01.431
3
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 08.02 Количество на модель: 3
08.02
3
31

Номер детали на чертеже:

31

Заслонка

Заводской номер: МСУ01.433 Количество на модель: 3
МСУ01.433
3
32

Номер детали на чертеже:

32

Пружина

Заводской номер: МСУ01.609 Количество на модель: 3
МСУ01.609
3
33

Номер детали на чертеже:

33

Ось

Заводской номер: МСУ01.606 Количество на модель: 3
МСУ01.606
3
34

Номер детали на чертеже:

34

Болт

Заводской номер: М12х40 Количество на модель:
М12х40
35

Номер детали на чертеже:

35

Чека

Заводской номер: ОСУ6050 Количество на модель: 2
ОСУ6050
2
36

Номер детали на чертеже:

36

Шплинт

Заводской номер: 3,2х20 Количество на модель: 2
3,2х20
2
37

Номер детали на чертеже:

37

Скоба

Заводской номер: МСУ01.511 Количество на модель: 1
МСУ01.511
1
38

Номер детали на чертеже:

38

Шайба

Заводской номер: 12.02 Количество на модель: 8
12.02
8
39

Номер детали на чертеже:

39

Болт

Заводской номер: М16х120 Количество на модель:
М16х120
40

Номер детали на чертеже:

40

Гайка

Заводской номер: М12 Количество на модель: 8
М12
8
