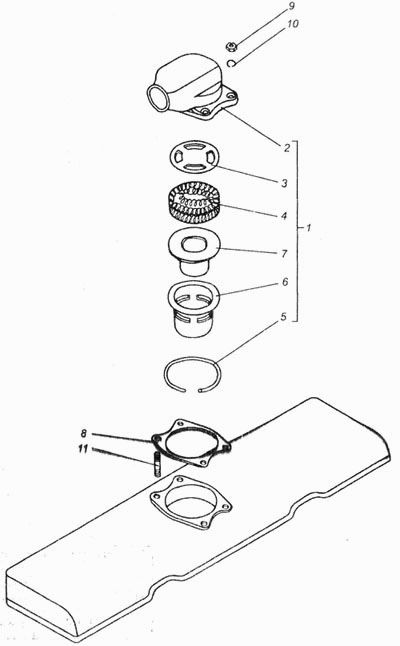

Сапун ДТ-75В, ДТ-75БВ, ДТ75Н

Колпак ДТ-75В, ДТ-75БВ, ДТ75Н Труба водяная ДТ-75В, ДТ-75БВ, ДТ75Н

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Сапун

Заводской номер: 17К-06С11 Количество на модель:

17К-06С11

2

Номер детали на чертеже:

2

Корпус сапуна

Заводской номер: 17К-0631-А Количество на модель:

17К-0631-А

3

Номер детали на чертеже:

3

Диафрагма

Заводской номер: 17К-0632 Количество на модель:

17К-0632

4

Номер детали на чертеже:

4

Набивка сапуна

Заводской номер: 17К-0634 Количество на модель:

17К-0634

5

Номер детали на чертеже:

5

Кольцо стопорное

Заводской номер: 17К-0635 Количество на модель:

17К-0635

6

Номер детали на чертеже:

6

Маслоотражатель

Заводской номер: 17К-0669 Количество на модель:

17К-0669

7

Номер детали на чертеже:

7

Стакан

Заводской номер: 17К-0670 Количество на модель:

17К-0670

8

Номер детали на чертеже:

8

Прокладка сапуна

Заводской номер: 17К-0667А Количество на модель:

17К-0667А

683840

ПАК-АВТО

31-01*РК 31-0131-1

Код: 683840

Артикул: 31-01*РК, 31-0131-1

Производитель: ПАК-АВТО

9

Номер детали на чертеже:

9

Гайка ГОСТ 2524-70

Заводской номер: М8-6Н.6.016 Количество на модель:

М8-6Н.6.016

10

Номер детали на чертеже:

10

Шайба ГОСТ 6402-70

Заводской номер: 8.65Г05 Количество на модель:

8.65Г05

11

Номер детали на чертеже:

11

Шпилька ГОСТ 22036-76

Заводской номер: М8-То/6gх20.56.016 Количество на модель:

М8-То/6gх20.56.016
