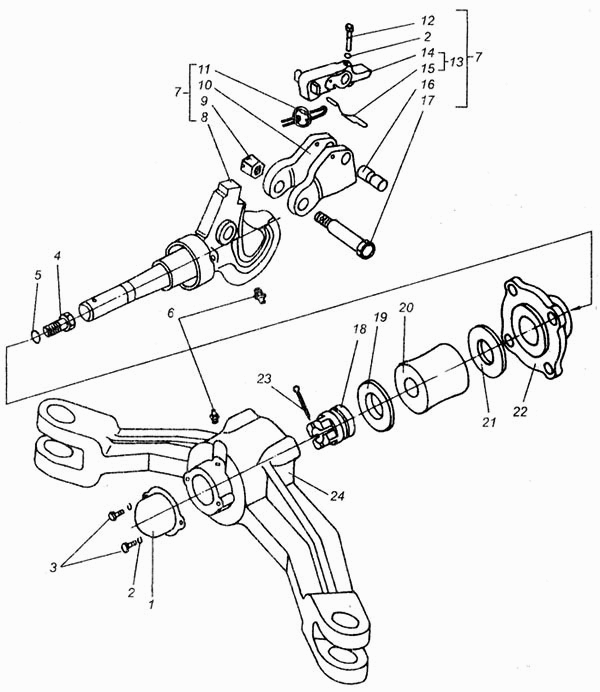

Установка сцепки СА-2 ДТ-75В, ДТ-75БВ, ДТ75Н

Тягово-сцепное устройство ДТ-75В, ДТ-75БВ, ДТ75Н Вал отбора мощности ДТ-75В, ДТ-75БВ, ДТ75Н

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка сцепки СА-2

Заводской номер: 77.88.001 Количество на модель:
77.88.001

Номер детали на чертеже:

Сцепка автоматическая

Заводской номер: СА-2.000 Количество на модель: 1
СА-2.000
1
1

Номер детали на чертеже:

1

Палец

Заводской номер: СА-2.601 Количество на модель: 1
СА-2.601
1
2

Номер детали на чертеже:

2

Кольцо

Заводской номер: Н.110.611 Количество на модель: 1
Н.110.611
1
3

Номер детали на чертеже:

3

Зажим

Заводской номер: Н.110.407 Количество на модель: 1
Н.110.407
1
4

Номер детали на чертеже:

4

Ось

Заводской номер: СА-2.605 Количество на модель: 1
СА-2.605
1
5

Номер детали на чертеже:

5

Рукоятка

Заводской номер: Н.110.615 Количество на модель: 1
Н.110.615
1
6

Номер детали на чертеже:

6

Гайка ГОСТ 5915-70

Заводской номер: М6.6.016 Количество на модель: 2
М6.6.016
2
7

Номер детали на чертеже:

7

Накладка

Заводской номер: Н.110.418 Количество на модель: 1
Н.110.418
1
8

Номер детали на чертеже:

8

Канат ГОСТ 3066-66, L= 3200мм

Заводской номер: 3,5-Г-1-СС-О-Н-180 Количество на модель: 1
3,5-Г-1-СС-О-Н-180
1
9

Номер детали на чертеже:

9

Скоба

Заводской номер: Н.110.417 Количество на модель: 1
Н.110.417
1
10

Номер детали на чертеже:

10

Болт ГОСТ 7798-70

Заводской номер: М6.6gх16.88.35.016 Количество на модель: 2
М6.6gх16.88.35.016
2
11

Номер детали на чертеже:

11

Ось

Заводской номер: СА-2.604 Количество на модель: 1
СА-2.604
1
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: СА-2.060 Количество на модель: 1
СА-2.060
1
13

Номер детали на чертеже:

13

Распорка

Заводской номер: СА-2.802 Количество на модель: 1
СА-2.802
1
15

Номер детали на чертеже:

15

Шплинт 5х45 ГОСТ 397-79

Заводской номер: Шплинт 5х45 ГОСТ 397-79 Количество на модель: 1
Шплинт 5х45 ГОСТ 397-79
1
16

Номер детали на чертеже:

16

Шайба ГОСТ 11371-78

Заводской номер: 24.02.019 Количество на модель: 4
24.02.019
4
17

Номер детали на чертеже:

17

Гайка ГОСТ 5918-73

Заводской номер: М24х2.6.016 Количество на модель: 1
М24х2.6.016
1
18

Номер детали на чертеже:

18

Пружина

Заводской номер: Н.110.602 Количество на модель: 1
Н.110.602
1
19

Номер детали на чертеже:

19

Рамка

Заводской номер: СА-2.010 Количество на модель: 1
СА-2.010
1
