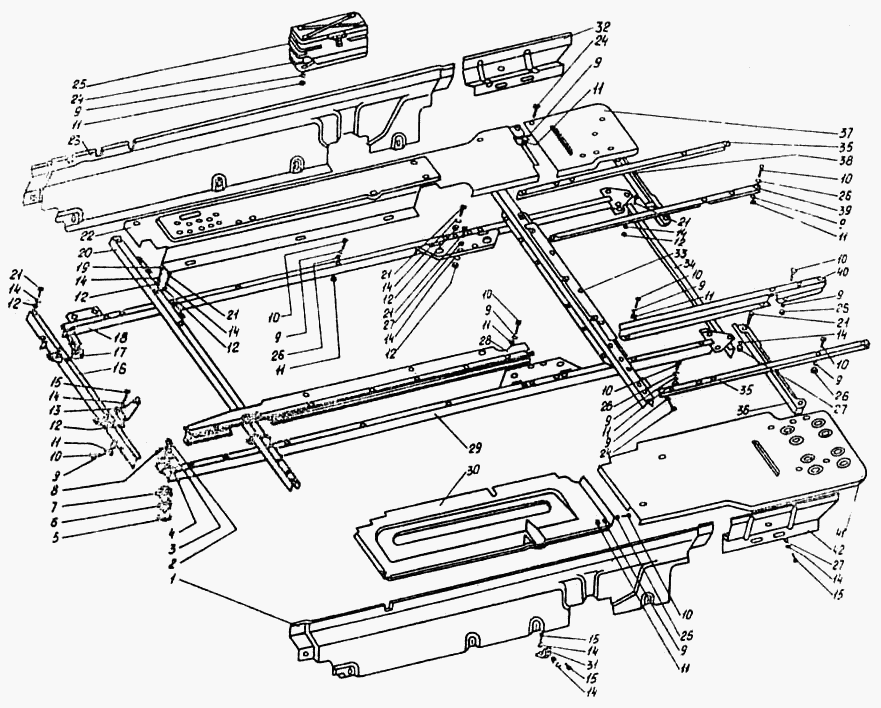

Обшивка трактора. Основание и опора ДТ-75МВ. Каталог 2002г.

Оборудование кабины. Омыватель переднего стекла ДТ-75МВ Дверь кабины ДТ-75МВ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Основание

Заводской номер: 88.47.066-3 Количество на модель: 1
88.47.066-3
1
1

Номер детали на чертеже:

1

Лист боковом задний левый

Заводской номер: 88.47.187-3 Количество на модель: 1
88.47.187-3
1
2

Номер детали на чертеже:

2

Гайка М16х1.5.8 ГОСТ 5915-70

Заводской номер: Гайка М16х1.5.8 ГОСТ 5915-70 Количество на модель: 1
Гайка М16х1.5.8 ГОСТ 5915-70
1
3

Номер детали на чертеже:

3

Шайба 16.01 ГОСТ 11371-78

Заводской номер: Шайба 16.01 ГОСТ 11371-78 Количество на модель: 3
Шайба 16.01 ГОСТ 11371-78
3
4

Номер детали на чертеже:

4

Подушка верхняя

Заводской номер: К77.47.089 Количество на модель: 6
К77.47.089
6
6

Номер детали на чертеже:

6

Подушка нижняя

Заводской номер: К77.47.090 Количество на модель: 6
К77.47.090
6
7

Номер детали на чертеже:

7

Обойма подушки

Заводской номер: 85.47.237 Количество на модель: 5
85.47.237
5
8

Номер детали на чертеже:

8

Шплинт 4х36-001 ГОСТ 397-79

Заводской номер: Шплинт 4х36-001 ГОСТ 397-79 Количество на модель: 6
Шплинт 4х36-001 ГОСТ 397-79
6
9

Номер детали на чертеже:

9

Шайба 1065Г05 ГОСТ 6402-70

Заводской номер: Шайба 1065Г05 ГОСТ 6402-70 Количество на модель: 38
Шайба 1065Г05 ГОСТ 6402-70
38
10

Номер детали на чертеже:

10

Болт М10.6gх25.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М10.6gх25.88.35.016 ГОСТ 7796-70 Количество на модель: 12
Болт М10.6gх25.88.35.016 ГОСТ 7796-70
12
11

Номер детали на чертеже:

11

Гайка М10.6.016 ГОСТ 5915-70

Заводской номер: Гайка М10.6.016 ГОСТ 5915-70 Количество на модель: 8
Гайка М10.6.016 ГОСТ 5915-70
8
12

Номер детали на чертеже:

12

Гайка М12.6.016 ГОСТ 5915-70

Заводской номер: Гайка М12.6.016 ГОСТ 5915-70 Количество на модель: 22
Гайка М12.6.016 ГОСТ 5915-70
22
13

Номер детали на чертеже:

13

Кронштейн основания управления

Заводской номер: 88.47.321 Количество на модель: 2
88.47.321
2
14

Номер детали на чертеже:

14

Шайба 1265Г05 ГОСТ 6402-70

Заводской номер: Шайба 1265Г05 ГОСТ 6402-70 Количество на модель: 4
Шайба 1265Г05 ГОСТ 6402-70
4
15

Номер детали на чертеже:

15

Болт М12.6gх25-88.35.016 ГОСТ 7796-70

Заводской номер: Болт М12.6gх25-88.35.016 ГОСТ 7796-70 Количество на модель: 34
Болт М12.6gх25-88.35.016 ГОСТ 7796-70
34
16

Номер детали на чертеже:

16

Угольник передний

Заводской номер: 88.47.045 Количество на модель: 1
88.47.045
1
17

Номер детали на чертеже:

17

Обойма правая передняя

Заводской номер: К77.47.355 Количество на модель: 1
К77.47.355
1
18

Номер детали на чертеже:

18

Угольник правый

Заводской номер: 88.47.037 Количество на модель: 1
88.47.037
1
19

Номер детали на чертеже:

19

Болт М12.6gх70.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М12.6gх70.88.35.016 ГОСТ 7796-70 Количество на модель: 1
Болт М12.6gх70.88.35.016 ГОСТ 7796-70
1
20

Номер детали на чертеже:

20

Балка поперечная передняя

Заводской номер: 88.47.079-4 Количество на модель: 1
88.47.079-4
1
21

Номер детали на чертеже:

21

Болт М12.6gх30.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М12.6gх30.88.35.016 ГОСТ 7796-70 Количество на модель: 2
Болт М12.6gх30.88.35.016 ГОСТ 7796-70
2
22

Номер детали на чертеже:

22

Крыло правое

Заводской номер: 88.47.232-2 Количество на модель: 1
88.47.232-2
1
23

Номер детали на чертеже:

23

Лист боковой задний правый

Заводской номер: 88.47.186-3 Количество на модель: 1
88.47.186-3
1
24

Номер детали на чертеже:

24

Болт М10.6gх20.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М10.6gх20.88.35.016 ГОСТ 7796-70 Количество на модель: 25
Болт М10.6gх20.88.35.016 ГОСТ 7796-70
25
25

Номер детали на чертеже:

25

Ящик для инструмента

Заводской номер: 88.47.065 Количество на модель: 1
88.47.065
1
26

Номер детали на чертеже:

26

Шайба 10.01 ГОСТ 11371-78

Заводской номер: Шайба 10.01 ГОСТ 11371-78 Количество на модель: 6
Шайба 10.01 ГОСТ 11371-78
6
28

Номер детали на чертеже:

28

Опора в сборе

Заводской номер: 88.47.021-2 Количество на модель: 1
88.47.021-2
1
29

Номер детали на чертеже:

29

Угольник левый

Заводской номер: 88.47.038 Количество на модель: 1
88.47.038
1
30

Номер детали на чертеже:

30

Поддон бака

Заводской номер: 88.47.236-1 Количество на модель: 1
88.47.236-1
1
31

Номер детали на чертеже:

31

Кронштейн нижних листов

Заводской номер: 88.47.317 Количество на модель: 8
88.47.317
8
32

Номер детали на чертеже:

32

Закрылок правый

Заводской номер: 88.47.319 Количество на модель: 1
88.47.319
1
33

Номер детали на чертеже:

33

Балка поперечная задняя

Заводской номер: 88.47.042 Количество на модель: 1
88.47.042
1
34

Номер детали на чертеже:

34

Угольник задний

Заводской номер: 88.47.283 Количество на модель: 1
88.47.283
1
35

Номер детали на чертеже:

35

Угольник

Заводской номер: 88.47.239-2 Количество на модель: 2
88.47.239-2
2
36

Номер детали на чертеже:

36

Кронштейн левый

Заводской номер: 88.47.238-1 Количество на модель: 1
88.47.238-1
1
37

Номер детали на чертеже:

37

Подкрылок

Заводской номер: 88.47.284-1 Количество на модель: 1
88.47.284-1
1
39

Номер детали на чертеже:

39

Кронштейн правый

Заводской номер: 88.47.281 Количество на модель: 1
88.47.281
1
41

Номер детали на чертеже:

41

Крыло левое

Заводской номер: 88.47.233-3 Количество на модель: 1
88.47.233-3
1
42

Номер детали на чертеже:

42

Закрылок левый

Заводской номер: 88.47.320 Количество на модель: 1
88.47.320
1
