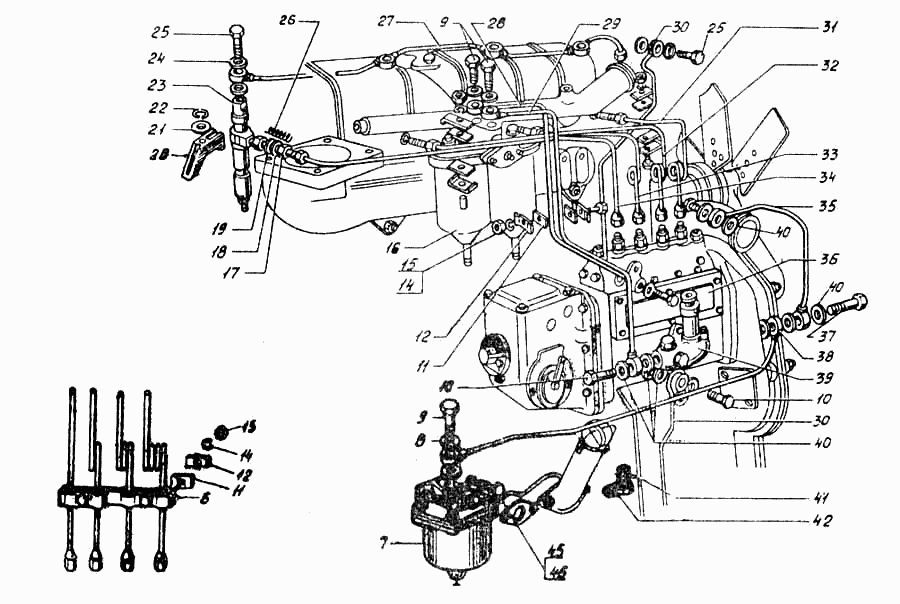

5 Двигатели тракторов и сельскохозяйственных машин
Номер детали на чертеже:
Топливопровод высокого давления
Заводской номер: 41-15С21-БКоличество на модель: 1
41-15С21-Б
1
О детали
Номер
А44.11.000-02
Наименование
Элемент фильтрующий ЭТФ-3
Кол-во на "ДТ-75МВ"
2
Масса;Материал;
0,136
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
9 Узлы и детали тракторов и сельскохозяйственных машин
1
Номер детали на чертеже:
1
Элемент фильтрующий ЭТФ-3
Заводской номер: А44.11.000-02Количество на модель: 2
А44.11.000-02
2
О детали
Номер
41-1535А
Наименование
Плита
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,31;Сталь 20 ГОСТ 1050-74
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
2
Номер детали на чертеже:
2
Плита
Заводской номер: 41-1535АКоличество на модель: 1
41-1535А
1
О детали
Номер
41-15С29
Наименование
Трубка вентиля
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,036
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
3
Номер детали на чертеже:
3
Трубка вентиля
Заводской номер: 41-15С29Количество на модель: 1
41-15С29
1
О детали
Номер
М14-6gх30.58.05
Наименование
Болт ГОСТ 7796-70
Кол-во на "ДТ-75МВ"
2
Масса;Материал;
0,02;Сталь 35 ГОСТ 10702-78
4
Номер детали на чертеже:
4
Болт ГОСТ 7796-70
Заводской номер: М14-6gх30.58.05Количество на модель: 2
М14-6gх30.58.05
2
О детали
Номер
14.65Г.05
Наименование
Шайба ГОСТ 6402-70
Кол-во на "ДТ-75МВ"
2
Масса;Материал;
0,00585;Сталь 65Г ГОСТ 1050-74
5
Номер детали на чертеже:
5
Шайба ГОСТ 6402-70
Заводской номер: 14.65Г.05Количество на модель: 2
14.65Г.05
2
О детали
Номер
41-15С34
Наименование
Скоба
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,12
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
6
Номер детали на чертеже:
6
Скоба
Заводской номер: 41-15С34Количество на модель: 1
41-15С34
1
О детали
Номер
А23.30.000-01
Наименование
Топливный фильтр грубой очистки ФГ-25
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
1,386
7
Номер детали на чертеже:
7
Топливный фильтр грубой очистки ФГ-25
Заводской номер: А23.30.000-01Количество на модель: 1
А23.30.000-01
1
О детали
Номер
А23.10.002
Наименование
Кольцо уплотнительное
Кол-во на "ДТ-75МВ"
2
Масса;Материал;
0,009;М3 ГОСТ 495-77
8
Номер детали на чертеже:
8
Кольцо уплотнительное
Заводской номер: А23.10.002Количество на модель: 2
А23.10.002
2
О детали
Номер
А12.01.003-03
Наименование
Болт поворотного угольника
Кол-во на "ДТ-75МВ"
3
Масса;Материал;
0,035;Сталь А12 ГОСТ 1414-75
9
Номер детали на чертеже:
9
Болт поворотного угольника
Заводской номер: А12.01.003-03Количество на модель: 3
А12.01.003-03
3
О детали
Номер
А12.01.003-07
Наименование
Болт поворотного угольника
Кол-во на "ДТ-75МВ"
2
Масса;Материал;
0,0361;Сталь 45 ГОСТ 1050-74
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
7 Аппаратура топливная, электрооборудование и приборы автомобилей, тракторов, сельскохозяйственных машин и мотоциклов, оборудование гаражное для автотранспортных средств. Узлы и детали гаражного оборудования
Вид покрытия
4 - многослойное медь-никель-хром (хромирование блестящее с полировкой (П13)
10
Номер детали на чертеже:
10
Болт поворотного угольника
Заводской номер: А12.01.003-07Количество на модель: 2
А12.01.003-07
2
О детали
Номер
01-1548Б
Наименование
Шайба
Кол-во на "ДТ-75МВ"
8
Масса;Материал;
0,004;Сталь 08кп ГОСТ 9045-70
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
11
Номер детали на чертеже:
11
Шайба
Заводской номер: 01-1548БКоличество на модель: 8
01-1548Б
8
О детали
Номер
03-1556
Наименование
Прокладка
Кол-во на "ДТ-75МВ"
8
Масса;Материал;
0,002;Резина ГОСТ 7338-77
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
11
Номер детали на чертеже:
11
Прокладка
Заводской номер: 03-1556Количество на модель: 8
03-1556
8
О детали
Номер
01-1555А
Наименование
Планка зажимная
Кол-во на "ДТ-75МВ"
6
Масса;Материал;
0,037;Сталь 20 ГОСТ 1050-74
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
12
Номер детали на чертеже:
12
Планка зажимная
Заводской номер: 01-1555АКоличество на модель: 6
01-1555А
6
О детали
Номер
М8-6gх25.88.35.013
Наименование
Болт ГОСТ 7796-70
Кол-во на "ДТ-75МВ"
3
Масса;Материал;
0,0164;Сталь 35 ГОСТ 10702-78
13
Номер детали на чертеже:
13
Болт ГОСТ 7796-70
Заводской номер: М8-6gх25.88.35.013Количество на модель: 3
М8-6gх25.88.35.013
3
О детали
Номер
8.65Г.05
Наименование
Шайба ГОСТ 6402-70
Кол-во на "ДТ-75МВ"
5
Масса;Материал;
0,0009;Сталь 65Г ГОСТ 1050-74 ,
14
Номер детали на чертеже:
14
Шайба ГОСТ 6402-70
Заводской номер: 8.65Г.05Количество на модель: 5
8.65Г.05
5
О детали
Номер
М8.6Н.8.35.013
Наименование
Гайка ГОСТ 2524-70
Кол-во на "ДТ-75МВ"
5
Масса;Материал;
0,0513;Сталь 10 ГОСТ 1050-74
15
Номер детали на чертеже:
15
Гайка ГОСТ 2524-70
Заводской номер: М8.6Н.8.35.013Количество на модель: 5
М8.6Н.8.35.013
5
О детали
Номер
А44.40.000
Наименование
Фильтр 2СТФ-3
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
4,6
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
9 Узлы и детали тракторов и сельскохозяйственных машин
16
Номер детали на чертеже:
16
Фильтр 2СТФ-3
Заводской номер: А44.40.000Количество на модель: 1
А44.40.000
1
О детали
Номер
М18х1.5.6Н.35.05
Наименование
Гайка ГОСТ 2526-70
Кол-во на "ДТ-75МВ"
4
Масса;Материал;
0,122;Сталь 10 ГОСТ 1050-74
17
Номер детали на чертеже:
17
Гайка ГОСТ 2526-70
Заводской номер: М18х1.5.6Н.35.05Количество на модель: 4
М18х1.5.6Н.35.05
4
О детали
Номер
01-1542-1Б
Наименование
Кольцо резиновое
Кол-во на "ДТ-75МВ"
4
Масса;Материал;
0,002;Резина ТУ 38.005.204-71
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
19
Номер детали на чертеже:
19
Кольцо резиновое
Заводской номер: 01-1542-1БКоличество на модель: 4
01-1542-1Б
4
О детали
Номер
01-А1533
Наименование
Скоба крепления форсунки
Кол-во на "ДТ-75МВ"
4
Масса;Материал;
0,12;Сталь 55Л ГОСТ 977-75
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
20
Номер детали на чертеже:
20
Скоба крепления форсунки
Заводской номер: 01-А1533Количество на модель: 4
01-А1533
4
О детали
Номер
01-А1532
Наименование
Шайба скобы крепления форсунки
Кол-во на "ДТ-75МВ"
4
Масса;Материал;
0,002;Сталь 65Г ГОСТ 14959-79
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
21
Номер детали на чертеже:
21
Шайба скобы крепления форсунки
Заводской номер: 01-А1532Количество на модель: 4
01-А1532
4
О детали
Номер
12.65Г.05
Наименование
Шайба ГОСТ 6402-70
Кол-во на "ДТ-75МВ"
4
Масса;Материал;
0,00194;Сталь 65Г ГОСТ 1050-74
22
Номер детали на чертеже:
22
Шайба ГОСТ 6402-70
Заводской номер: 12.65Г.05Количество на модель: 4
12.65Г.05
4
О детали
Номер
6А1-20С1
Наименование
Форсунка
Кол-во на "ДТ-75МВ"
4
Масса;Материал;
0,682
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
7 Аппаратура топливная, электрооборудование и приборы автомобилей, тракторов, сельскохозяйственных машин и мотоциклов, оборудование гаражное для автотранспортных средств. Узлы и детали гаражного оборудования
Вид покрытия
2 - кадмиевое с хроматированием (П21)
23
Номер детали на чертеже:
23
Форсунка
Заводской номер: 6А1-20С1Количество на модель: 4
6А1-20С1
4
О детали
Номер
41-1526А
Наименование
Прокладка
Кол-во на "ДТ-75МВ"
10
Масса;Материал;
0,002;М3 ГОСТ 495-77
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
24
Номер детали на чертеже:
24
Прокладка
Заводской номер: 41-1526АКоличество на модель: 10
41-1526А
10
О детали
Номер
03-1525А
Наименование
Болт поворотного угольника
Кол-во на "ДТ-75МВ"
5
Масса;Материал;
0,016;Сталь 35 ГОСТ 1050-74
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
25
Номер детали на чертеже:
25
Болт поворотного угольника
Заводской номер: 03-1525АКоличество на модель: 5
03-1525А
5
О детали
Номер
03-1565
Наименование
Пружина
Кол-во на "ДТ-75МВ"
4
Масса;Материал;
0,012;Проволока 2,5 ГОСТ 9389-75
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
26
Номер детали на чертеже:
26
Пружина
Заводской номер: 03-1565Количество на модель: 4
03-1565
4
О детали
Номер
41-15С13Б
Наименование
Топливопровод сливной
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,18
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
27
Номер детали на чертеже:
27
Топливопровод сливной
Заводской номер: 41-15С13БКоличество на модель: 1
41-15С13Б
1
О детали
Номер
41-15С23-1
Наименование
Топливопровод от фильтра к топливному насосу
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,21
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
28
Номер детали на чертеже:
28
Топливопровод от фильтра к топливному насосу
Заводской номер: 41-15С23-1Количество на модель: 1
41-15С23-1
1
О детали
Номер
41-15С24-1А
Наименование
Топливопровод от помпы к фильтру
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,265
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
29
Номер детали на чертеже:
29
Топливопровод от помпы к фильтру
Заводской номер: 41-15С24-1АКоличество на модель: 1
41-15С24-1А
1
О детали
Номер
41-15С14-1
Наименование
Трубка слива с головки цилиндров
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,126
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
30
Номер детали на чертеже:
30
Трубка слива с головки цилиндров
Заводской номер: 41-15С14-1Количество на модель: 1
41-15С14-1
1
О детали
Номер
41-15С15-1Б
Наименование
Топливопровод высокого давления
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,345
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
31
Номер детали на чертеже:
31
Топливопровод высокого давления
Заводской номер: 41-15С15-1БКоличество на модель: 1
41-15С15-1Б
1
О детали
Номер
41-15С16-1Б
Наименование
Топливопровод высокого давления
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,345
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
32
Номер детали на чертеже:
32
Топливопровод высокого давления
Заводской номер: 41-15С16-1БКоличество на модель: 1
41-15С16-1Б
1
О детали
Номер
41-15С17-1Б
Наименование
Топливопровод высокого давления
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,345
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
33
Номер детали на чертеже:
33
Топливопровод высокого давления
Заводской номер: 41-15С17-1БКоличество на модель: 1
41-15С17-1Б
1
О детали
Номер
41-15С18-1Б
Наименование
Топливопровод высокого давления
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,345
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
34
Номер детали на чертеже:
34
Топливопровод высокого давления
Заводской номер: 41-15С18-1БКоличество на модель: 1
41-15С18-1Б
1
О детали
Номер
41-15С25-2
Наименование
Топливопровод от насоса к помпе
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,181
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
35
Номер детали на чертеже:
35
Топливопровод от насоса к помпе
Заводской номер: 41-15С25-2Количество на модель: 1
41-15С25-2
1
О детали
Номер
41-16С1А
Наименование
Топливный насос 4ТН-9х10Т
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
17,9
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
7 Аппаратура топливная, электрооборудование и приборы автомобилей, тракторов, сельскохозяйственных машин и мотоциклов, оборудование гаражное для автотранспортных средств. Узлы и детали гаражного оборудования
Вид покрытия
5 - окисное (оксидирование (П15)
36
Номер детали на чертеже:
36
Топливный насос 4ТН-9х10Т
Заводской номер: 41-16С1АКоличество на модель: 1
41-16С1А
1
О детали
Номер
СМД7-1536
Наименование
Болт поворотного угольника
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,041;Сталь 40 ГОСТ 1050-74
37
Номер детали на чертеже:
37
Болт поворотного угольника
Заводской номер: СМД7-1536Количество на модель: 1
СМД7-1536
1
О детали
Номер
41-15С28-3А
Наименование
Топливопровод от фильтра к помпе
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
0,212
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
38
Номер детали на чертеже:
38
Топливопровод от фильтра к помпе
Заводской номер: 41-15С28-3АКоличество на модель: 1
41-15С28-3А
1
О детали
Номер
16-С30-8А
Наименование
Помпа
Кол-во на "ДТ-75МВ"
1
Масса;Материал;
1,24
ОКПО класс
45 Изделия автомобильной промышленности
ОКПО подкласс
7 Аппаратура топливная, электрооборудование и приборы автомобилей, тракторов, сельскохозяйственных машин и мотоциклов, оборудование гаражное для автотранспортных средств. Узлы и детали гаражного оборудования
Вид покрытия
4 - многослойное медь-никель-хром (хромирование блестящее с полировкой (П13)
39
Номер детали на чертеже:
39
Помпа
Заводской номер: 16-С30-8АКоличество на модель: 1
16-С30-8А
1
О детали
Номер
СМД7-1535
Наименование
Прокладка
Кол-во на "ДТ-75МВ"
9
Масса;Материал;
0,001;АД1М-2 ГОСТ 21631-76
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
40
Номер детали на чертеже:
40
Прокладка
Заводской номер: СМД7-1535Количество на модель: 9
СМД7-1535
9
О детали
Номер
01-А1551
Наименование
Прокладка
Кол-во на "ДТ-75МВ"
2
Масса;Материал;
0,001;Резина ТУ 38.005.204-71
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
41
Номер детали на чертеже:
41
Прокладка
Заводской номер: 01-А1551Количество на модель: 2
01-А1551
2
О детали
Номер
01-1540А
Наименование
Хомут
Кол-во на "ДТ-75МВ"
2
Масса;Материал;
0,007;Сталь 20 ГОСТ 16523-70
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
42
Номер детали на чертеже:
42
Хомут
Заводской номер: 01-1540АКоличество на модель: 2
01-1540А
2
О детали
Номер
14-1567-1
Наименование
Прокладка
Кол-во на "ДТ-75МВ"
2
Масса;Материал;
0,002;Резина ГОСТ 7338-77
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
43
Номер детали на чертеже:
43
Прокладка
Заводской номер: 14-1567-1Количество на модель: 2
14-1567-1
2
О детали
Номер
14-1540-1
Наименование
Планка зажима
Кол-во на "ДТ-75МВ"
2
Масса;Материал;
0,009;Сталь 08кп ГОСТ 9045-70
ОКПО класс
47 Тракторы и сельскохозяйственные машины
ОКПО подкласс
5 Двигатели тракторов и сельскохозяйственных машин
44
Номер детали на чертеже:
44
Планка зажима
Заводской номер: 14-1540-1Количество на модель: 2
14-1540-1
2
О детали
Номер
10.65Г.05
Наименование
Шайба ГОСТ 6402-70
Кол-во на "ДТ-75МВ"
2
Масса;Материал;
0,0019;Сталь 65Г ГОСТ 1050-74
45
Номер детали на чертеже:
45
Шайба ГОСТ 6402-70
Заводской номер: 10.65Г.05Количество на модель: 2
10.65Г.05
2
О детали
Номер
М10-6gх25.88.35.01
Наименование
Болт ГОСТ 7796-70
Кол-во на "ДТ-75МВ"
2
Масса;Материал;
0,02495;Сталь 35 ГОСТ 10702-78
46
Номер детали на чертеже:
46
Болт ГОСТ 7796-70
Заводской номер: М10-6gх25.88.35.01Количество на модель: 2
