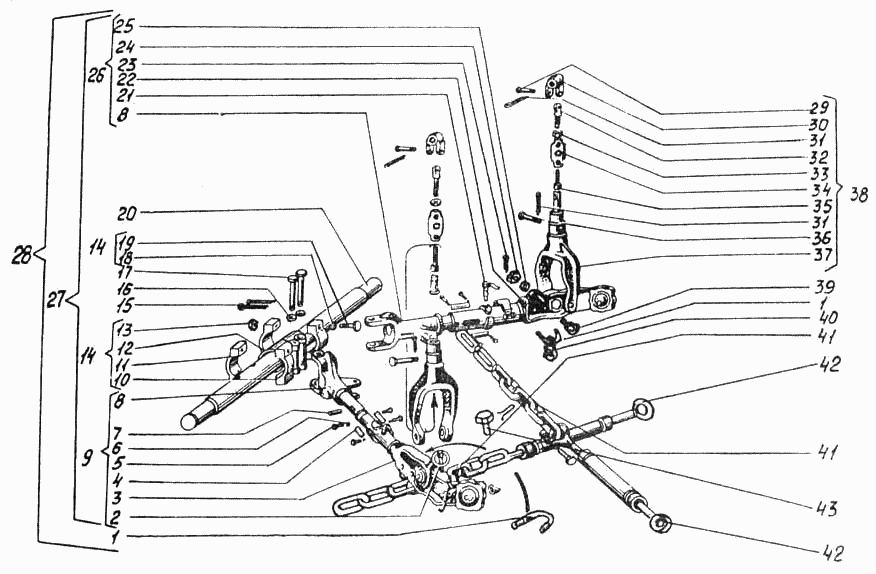

Механизм навески. Тяги и растяжки ДТ-75МВ. Каталог 2002г.

Механизм навески ДТ-75МВ Механизм навески. Стяжка ДТ-75МВ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Болт ГОСТ 7795-70

Заводской номер: Болт ГОСТ 7795-70 Количество на модель:
Болт ГОСТ 7795-70

Номер детали на чертеже:

Планка

Заводской номер: 77.60.184 Количество на модель: 22
77.60.184
22

Номер детали на чертеже:

Раскос

Заводской номер: 77.60.045 Количество на модель: 1
77.60.045
1
1

Номер детали на чертеже:

1

Стремянка

Заводской номер: 77.60.151 Количество на модель: 2
77.60.151
2
2

Номер детали на чертеже:

2

Чека

Заводской номер: 77.60.061 Количество на модель: 1
77.60.061
1
3

Номер детали на чертеже:

3

Головка

Заводской номер: 77.60.057-2А Количество на модель: 1
77.60.057-2А
1
5

Номер детали на чертеже:

5

Болт М8.6gх12.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М8.6gх12.88.35.016 ГОСТ 7796-70 Количество на модель: 44
Болт М8.6gх12.88.35.016 ГОСТ 7796-70
44
6

Номер детали на чертеже:

6

Шайба 8 65Г 05 ГОСТ 6402-70

Заводской номер: Шайба 8 65Г 05 ГОСТ 6402-70 Количество на модель: 44
Шайба 8 65Г 05 ГОСТ 6402-70
44
7

Номер детали на чертеже:

7

Палец направляющий

Заводской номер: 77.60.155 Количество на модель: 11
77.60.155
11
8

Номер детали на чертеже:

8

Вилка

Заводской номер: 77.60.030-1 Количество на модель: 1
77.60.030-1
1
9

Номер детали на чертеже:

9

Тяга

Заводской номер: 77.60.058-1 Количество на модель: 1
77.60.058-1
1
10

Номер детали на чертеже:

10

Упор задний

Заводской номер: 77.60.632А Количество на модель: 2
77.60.632А
2
11

Номер детали на чертеже:

11

Упор

Заводской номер: 77.60.631-1 Количество на модель: 2
77.60.631-1
2
12

Номер детали на чертеже:

12

Головка нижних тяг

Заводской номер: 77.60.118 Количество на модель: 2
77.60.118
2
13

Номер детали на чертеже:

13

Гайка ГОСТ 5915-70 М16х1.5.6.016

Заводской номер: Гайка ГОСТ 5915-70 М16х1.5.6.016 Количество на модель: 4
Гайка ГОСТ 5915-70 М16х1.5.6.016
4
14

Номер детали на чертеже:

14

Ось верхняя

Заводской номер: 77.60.021-1 Количество на модель: 1
77.60.021-1
1
15

Номер детали на чертеже:

15

Шплинт 8х50 ГОСТ 397-79

Заводской номер: Шплинт 8х50 ГОСТ 397-79 Количество на модель: 2
Шплинт 8х50 ГОСТ 397-79
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 77.60.218 Количество на модель: 2
77.60.218
2
17

Номер детали на чертеже:

17

Палец

Заводской номер: 77.60.131-1 Количество на модель: 2
77.60.131-1
2
18

Номер детали на чертеже:

18

Шайба 16 65Г 05 ГОСТ 6402-70

Заводской номер: Шайба 16 65Г 05 ГОСТ 6402-70 Количество на модель: 41
Шайба 16 65Г 05 ГОСТ 6402-70
41
19

Номер детали на чертеже:

19

Болт М16х1.5.6gх90.88.35.016 ГОСТ 7795-70

Заводской номер: Болт М16х1.5.6gх90.88.35.016 ГОСТ 7795-70 Количество на модель: 4
Болт М16х1.5.6gх90.88.35.016 ГОСТ 7795-70
4
20

Номер детали на чертеже:

20

Ось со штифтом

Заводской номер: 77.60.038-1 Количество на модель: 1
77.60.038-1
1
21

Номер детали на чертеже:

21

Палец тяги в сборе

Заводской номер: 77.60.019-1 Количество на модель: 1
77.60.019-1
1
22

Номер детали на чертеже:

22

Головка

Заводской номер: 77.60.020-3А Количество на модель: 1
77.60.020-3А
1
23

Номер детали на чертеже:

23

Шплинт 5х50 ГОСТ 397-79

Заводской номер: Шплинт 5х50 ГОСТ 397-79 Количество на модель: 1
Шплинт 5х50 ГОСТ 397-79
1
24

Номер детали на чертеже:

24

Гайка М27х2.8.016 ГОСТ 5935-73

Заводской номер: Гайка М27х2.8.016 ГОСТ 5935-73 Количество на модель: 1
Гайка М27х2.8.016 ГОСТ 5935-73
1
25

Номер детали на чертеже:

25

Шайба 27.01 ГОСТ 11371-78

Заводской номер: Шайба 27.01 ГОСТ 11371-78 Количество на модель: 1
Шайба 27.01 ГОСТ 11371-78
1
26

Номер детали на чертеже:

26

Тяга

Заводской номер: 77.60.018-2 Количество на модель: 1
77.60.018-2
1
27

Номер детали на чертеже:

27

Ось нижняя с тягами

Заводской номер: 77.60.0176 Количество на модель: 1
77.60.0176
1
28

Номер детали на чертеже:

28

Ось тяговая

Заводской номер: 77.60.046 Количество на модель: 1
77.60.046
1
29

Номер детали на чертеже:

29

Палец серьги раскоса

Заводской номер: 77.60.165 Количество на модель: 11
77.60.165
11
30

Номер детали на чертеже:

30

Серьга раскоса

Заводской номер: 77.60.164-1 Количество на модель: 11
77.60.164-1
11
31

Номер детали на чертеже:

31

Шплинт 6,3х36 ГОСТ 397-79

Заводской номер: Шплинт 6,3х36 ГОСТ 397-79 Количество на модель: 22
Шплинт 6,3х36 ГОСТ 397-79
22
32

Номер детали на чертеже:

32

Винт раскоса верхний

Заводской номер: 77.60.116 Количество на модель: 11
77.60.116
11
33

Номер детали на чертеже:

33

Гайка М36х3.8.016 ГОСТ 15522-70

Заводской номер: Гайка М36х3.8.016 ГОСТ 15522-70 Количество на модель: 1
Гайка М36х3.8.016 ГОСТ 15522-70
1
34

Номер детали на чертеже:

34

Муфта раскоса

Заводской номер: 77.60.115 Количество на модель: 11
77.60.115
11
35

Номер детали на чертеже:

35

Винт раскоса

Заводской номер: 77.60.113-1 Количество на модель: 11
77.60.113-1
11
35

Номер детали на чертеже:

35

Палец

Заводской номер: 77.60.179-1 Количество на модель: 11
77.60.179-1
11
37

Номер детали на чертеже:

37

Вилка раскоса

Заводской номер: 77.60.114-1 Количество на модель: 11
77.60.114-1
11
38

Номер детали на чертеже:

38

Раскос в сборе

Заводской номер: 77.60.015-1А Количество на модель: 1
77.60.015-1А
1
39

Номер детали на чертеже:

39

Рым-болт

Заводской номер: 77.60.225 Количество на модель: 1
77.60.225
1
40

Номер детали на чертеже:

40

Звено специальное

Заводской номер: 77.60.182 Количество на модель: 11
77.60.182
11
41

Номер детали на чертеже:

41

Цепь

Заводской номер: 77.60.263 Количество на модель: 1
77.60.263
1
42

Номер детали на чертеже:

42

Палец

Заводской номер: 77.60.235 Количество на модель: 2
77.60.235
2
42

Номер детали на чертеже:

42

Растяжка

Заводской номер: 77.60.069 Количество на модель: 2
77.60.069
2
