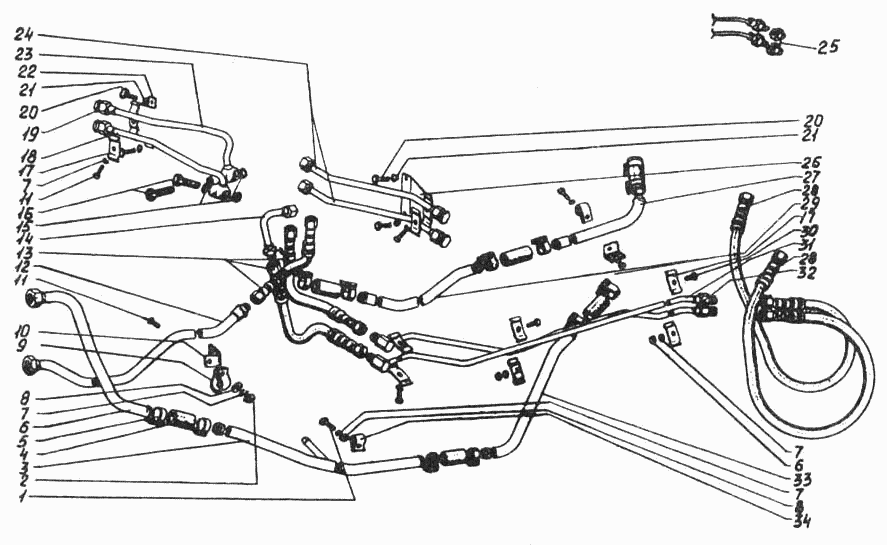

Маслопроводы гидросистемы ДТ-75МВ. Каталог 2002г.

Установка распределителя. Распределитель ДТ-75МВ Гидроусилитель ДТ-75МВ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Маслопроводы гидросистемы (комплектации С1 и С2)

Заводской номер: 88.66.002 Количество на модель:
88.66.002

Номер детали на чертеже:

Маслопроводы гидросистемы (комплектации С2)

Заводской номер: 88.66.003 Количество на модель:
88.66.003
1

Номер детали на чертеже:

1

Болт М10-6gх25.58.016 ГОСТ 7796-70

Заводской номер: Болт М10-6gх25.58.016 ГОСТ 7796-70 Количество на модель: 1
Болт М10-6gх25.58.016 ГОСТ 7796-70
1
2

Номер детали на чертеже:

2

Гайка М10.6.016 ГОСТ 5915-70

Заводской номер: Гайка М10.6.016 ГОСТ 5915-70 Количество на модель: 4
Гайка М10.6.016 ГОСТ 5915-70
4
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: 88.66.013-01 Количество на модель: 1
88.66.013-01
1
4

Номер детали на чертеже:

4

Шланг соединительный

Заводской номер: 77.66.104 Количество на модель: 6
77.66.104
6
5

Номер детали на чертеже:

5

Хомутик стяжной

Заводской номер: 77.06.014 Количество на модель: 12
77.06.014
12
6

Номер детали на чертеже:

6

Труба заборная передняя

Заводской номер: 88.66.012-1-01 Количество на модель: 1
88.66.012-1-01
1
7

Номер детали на чертеже:

7

Шайба 10.65Г.05 ГОСТ 6402-70

Заводской номер: Шайба 10.65Г.05 ГОСТ 6402-70 Количество на модель: 8
Шайба 10.65Г.05 ГОСТ 6402-70
8
8

Номер детали на чертеже:

8

Шайба 10.01 Ц3хр ГОСТ 11371-78

Заводской номер: Шайба 10.01 Ц3хр ГОСТ 11371-78 Количество на модель: 3
Шайба 10.01 Ц3хр ГОСТ 11371-78
3
9

Номер детали на чертеже:

9

Скоба

Заводской номер: 85.66.157-01 Количество на модель: 1
85.66.157-01
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 74.54.442 Количество на модель: 2
74.54.442
2
11

Номер детали на чертеже:

11

Болт М10-6gх30.58.016 ГОСТ 7796-70

Заводской номер: Болт М10-6gх30.58.016 ГОСТ 7796-70 Количество на модель: 4
Болт М10-6gх30.58.016 ГОСТ 7796-70
4
12

Номер детали на чертеже:

12

Труба нагнетательная

Заводской номер: 88.66.016 Количество на модель: 1
88.66.016
1
13

Номер детали на чертеже:

13

Рукав высокого давления 11.16 армированный

Заводской номер: Н.036.85.010 Количество на модель: 2
Н.036.85.010
2
14

Номер детали на чертеже:

14

Труба

Заводской номер: Б78.66.041-01 Количество на модель: 1
Б78.66.041-01
1
15

Номер детали на чертеже:

15

Шайба малая

Заводской номер: 77.64.114 Количество на модель: 4
77.64.114
4
16

Номер детали на чертеже:

16

Болт

Заводской номер: 77.64.105 Количество на модель: 2
77.64.105
2
17

Номер детали на чертеже:

17

Планка прижимная

Заводской номер: 77.66.119А-01 Количество на модель: 8
77.66.119А-01
8
18

Номер детали на чертеже:

18

Труба

Заводской номер: 78.66.024-01 Количество на модель: 1
78.66.024-01
1
19

Номер детали на чертеже:

19

Заглушка

Заводской номер: 54.54.124 Количество на модель: 11
54.54.124
11
20

Номер детали на чертеже:

20

Болт М8-6gх 16.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М8-6gх 16.88.35.016 ГОСТ 7796-70 Количество на модель: 4
Болт М8-6gх 16.88.35.016 ГОСТ 7796-70
4
21

Номер детали на чертеже:

21

Шайба 8.65Г.05 ГОСТ 6402-70

Заводской номер: Шайба 8.65Г.05 ГОСТ 6402-70 Количество на модель: 4
Шайба 8.65Г.05 ГОСТ 6402-70
4
22

Номер детали на чертеже:

22

Кронштейн

Заводской номер: 78.66.022-1 Количество на модель: 1
78.66.022-1
1
23

Номер детали на чертеже:

23

Труба

Заводской номер: 78.66.023-1-01 Количество на модель: 1
78.66.023-1-01
1
24

Номер детали на чертеже:

24

Труба

Заводской номер: 78.66.025-01 Количество на модель: 2
78.66.025-01
2
25

Номер детали на чертеже:

25

Заглушка

Заводской номер: Н.036.12.040-02 Количество на модель: 2
Н.036.12.040-02
2
26

Номер детали на чертеже:

26

Кронштейн

Заводской номер: 78.66.021-1 Количество на модель: 1
78.66.021-1
1
27

Номер детали на чертеже:

27

Труба сливная средняя

Заводской номер: 78.66.221-01 Количество на модель: 1
78.66.221-01
1
28

Номер детали на чертеже:

28

Рукав высокого давления 11-16 армированный А23. 1.036-78

Заводской номер: Н.036.85.060 Количество на модель: 2
Н.036.85.060
2
29

Номер детали на чертеже:

29

Труба сливная передняя

Заводской номер: 78.66.220 Количество на модель: 1
78.66.220
1
30

Номер детали на чертеже:

30

Болт М10-6gх35.58.016 ГОСТ 7796-70

Заводской номер: Болт М10-6gх35.58.016 ГОСТ 7796-70 Количество на модель: 3
Болт М10-6gх35.58.016 ГОСТ 7796-70
3
31

Номер детали на чертеже:

31

Труба верхняя

Заводской номер: 78.66.027-1 Количество на модель: 1
78.66.027-1
1
32

Номер детали на чертеже:

32

Труба нижняя

Заводской номер: 78.66.028-1 Количество на модель: 1
78.66.028-1
1
33

Номер детали на чертеже:

33

Труба заборная задняя

Заводской номер: 78.66.212-01 Количество на модель: 1
78.66.212-01
1
34

Номер детали на чертеже:

34

Скоба

Заводской номер: К77.66.349-01 Количество на модель: 2
К77.66.349-01
2
