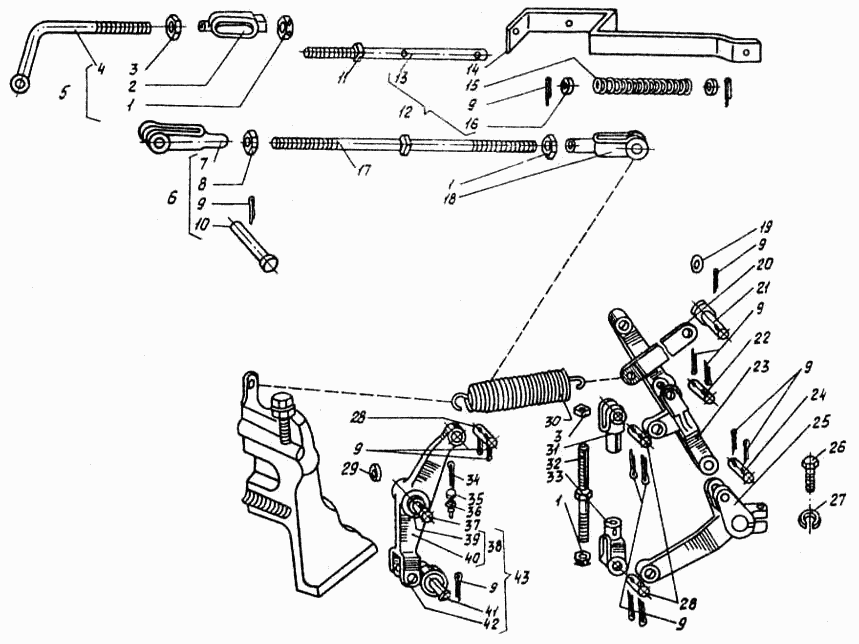

Управление трактором. Тяга КПП ДТ-75МВ. Каталог 2002г.

Управление трактором. Тяги, рычаги. ДТ-75МВ Электрооборудование трактора ДТ-75МВ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка М12х1,25.1Н.8.016 ГОСТ 5916-70

Заводской номер: Гайка М12х1,25.1Н.8.016 ГОСТ 5916-70 Количество на модель: 1
Гайка М12х1,25.1Н.8.016 ГОСТ 5916-70
1
2

Номер детали на чертеже:

2

Муфта

Заводской номер: 77.40.161-1Б Количество на модель: 1
77.40.161-1Б
1
4

Номер детали на чертеже:

4

Тяга

Заводской номер: 88.40.364 Количество на модель: 1
88.40.364
1
5

Номер детали на чертеже:

5

Тяга коробки передач

Заводской номер: 88.40.087 Количество на модель: 1
88.40.087
1
6

Номер детали на чертеже:

6

Тяга

Заводской номер: 78.40.044-2 Количество на модель: 1
78.40.044-2
1
7

Номер детали на чертеже:

7

Вилка

Заводской номер: А40-17 Количество на модель: 1
А40-17
1
8

Номер детали на чертеже:

8

Гайка М12х1,25.8.016 ГОСТ 5916-70

Заводской номер: Гайка М12х1,25.8.016 ГОСТ 5916-70 Количество на модель: 1
Гайка М12х1,25.8.016 ГОСТ 5916-70
1
9

Номер детали на чертеже:

9

Шплинт 4х22 ГОСТ 397-79

Заводской номер: Шплинт 4х22 ГОСТ 397-79 Количество на модель: 16
Шплинт 4х22 ГОСТ 397-79
16
10

Номер детали на чертеже:

10

Ось 22-12С5х45.V.40 ГОСТ 9650-71

Заводской номер: Ось 22-12С5х45.V.40 ГОСТ 9650-71 Количество на модель: 1
Ось 22-12С5х45.V.40 ГОСТ 9650-71
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 77.40.189 Количество на модель: 1
77.40.189
1
12

Номер детали на чертеже:

12

Направляющая

Заводской номер: 88.40.088-01 Количество на модель: 1
88.40.088-01
1
14

Номер детали на чертеже:

14

Серьга тяги передач

Заводской номер: 88.40.363 Количество на модель: 1
88.40.363
1
15

Номер детали на чертеже:

15

Пружина

Заводской номер: 77.40.188А Количество на модель: 1
77.40.188А
1
17

Номер детали на чертеже:

17

Тяга

Заводской номер: 78.40.045-2 Количество на модель: 1
78.40.045-2
1
18

Номер детали на чертеже:

18

Вилка

Заводской номер: 88.40.336 Количество на модель: 1
88.40.336
1
19

Номер детали на чертеже:

19

Шайба 12.01.013 ГОСТ 11371-78

Заводской номер: Шайба 12.01.013 ГОСТ 11371-78 Количество на модель: 5
Шайба 12.01.013 ГОСТ 11371-78
5
20

Номер детали на чертеже:

20

Серьга пружины

Заводской номер: 78.40.235 Количество на модель: 1
78.40.235
1
21

Номер детали на чертеже:

21

Палец

Заводской номер: 77.38.228 Количество на модель: 2
77.38.228
2
22

Номер детали на чертеже:

22

Палец ролика

Заводской номер: 88.40.319 Количество на модель: 1
88.40.319
1
23

Номер детали на чертеже:

23

Рычаг верхний

Заводской номер: 78.40.035 Количество на модель: 1
78.40.035
1
24

Номер детали на чертеже:

24

Палец

Заводской номер: 88.40.348 Количество на модель: 1
88.40.348
1
25

Номер детали на чертеже:

25

Рычаг

Заводской номер: 78.40.216 Количество на модель: 1
78.40.216
1
26

Номер детали на чертеже:

26

Болт М12.6gх40.58.016 ГОСТ 7795-70

Заводской номер: Болт М12.6gх40.58.016 ГОСТ 7795-70 Количество на модель: 1
Болт М12.6gх40.58.016 ГОСТ 7795-70
1
28

Номер детали на чертеже:

28

Палец

Заводской номер: А40-18-01 Количество на модель: 3
А40-18-01
3
29

Номер детали на чертеже:

29

Шайба 20.01.013 ГОСТ 11371-78

Заводской номер: Шайба 20.01.013 ГОСТ 11371-78 Количество на модель: 2
Шайба 20.01.013 ГОСТ 11371-78
2
30

Номер детали на чертеже:

30

Пружина

Заводской номер: 77.40.194-8А Количество на модель: 1
77.40.194-8А
1
31

Номер детали на чертеже:

31

Вилка

Заводской номер: 78.40.220 Количество на модель: 1
78.40.220
1
32

Номер детали на чертеже:

32

Тяга

Заводской номер: 78.40.036 Количество на модель: 1
78.40.036
1
33

Номер детали на чертеже:

33

Вилка

Заводской номер: 78.40221 Количество на модель: 1
78.40221
1
34

Номер детали на чертеже:

34

Шплинт 5х28 ГОСТ 397-79

Заводской номер: Шплинт 5х28 ГОСТ 397-79 Количество на модель: 1
Шплинт 5х28 ГОСТ 397-79
1
35

Номер детали на чертеже:

35

Винт 1ВМ10х30.58.016 ГОСТ 1481-75

Заводской номер: Винт 1ВМ10х30.58.016 ГОСТ 1481-75 Количество на модель: 2
Винт 1ВМ10х30.58.016 ГОСТ 1481-75
2
37

Номер детали на чертеже:

37

Ось рычага

Заводской номер: 88.40.320-1 Количество на модель: 1
88.40.320-1
1
38

Номер детали на чертеже:

38

Рычаг

Заводской номер: 78.40.038 Количество на модель: 1
78.40.038
1
39

Номер детали на чертеже:

39

Втулка

Заводской номер: 77.40.112 Количество на модель: 1
77.40.112
1
41

Номер детали на чертеже:

41

Ось

Заводской номер: 78.40.324 Количество на модель: 1
78.40.324
1
42

Номер детали на чертеже:

42

Ролик

Заводской номер: 88.40.318 Количество на модель: 1
88.40.318
1
43

Номер детали на чертеже:

43

Рычаг

Заводской номер: 78.40.037 Количество на модель: 1
78.40.037
1
