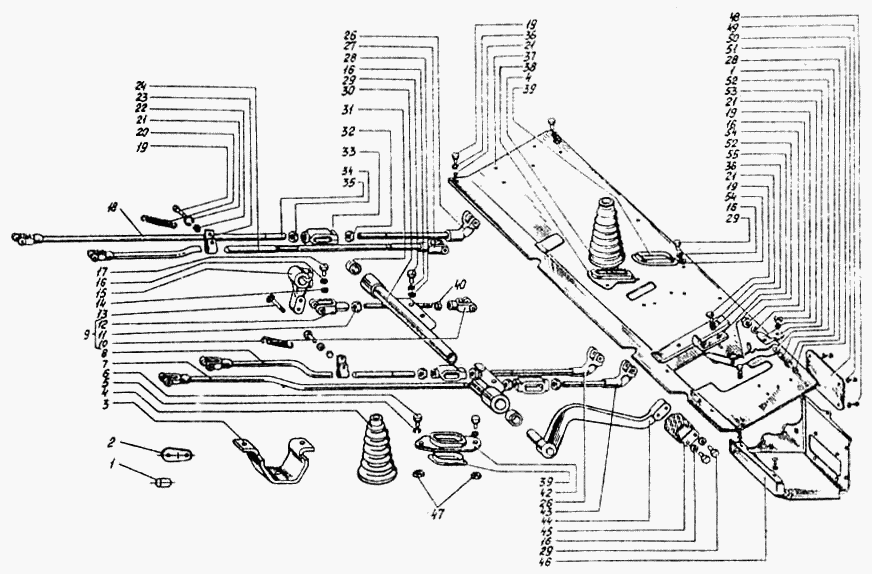

Управление трактором ДТ-75МВ. Каталог 2002г.

Гусеница ДТ-75МВ Управление трактором. Тяги, рычаги. ДТ-75МВ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Основание

Заводской номер: 78.40.021 Количество на модель: 1
78.40.021
1

Номер детали на чертеже:

Управление трактором ДТ-75М

Заводской номер: 88А.40.001 Количество на модель:
88А.40.001

Номер детали на чертеже:

Управление трактором ДТ-75М, оборудованным ходоуменьшителем или реверс-редуктором

Заводской номер: 88х.40.001 Количество на модель:
88х.40.001
1

Номер детали на чертеже:

1

Втулка распорная малая

Заводской номер: 77.40.142 Количество на модель: 1
77.40.142
1
3

Номер детали на чертеже:

3

Козырек

Заводской номер: 88.40.322 Количество на модель: 1
88.40.322
1
3

Номер детали на чертеже:

3

Ушко

Заводской номер: 85.40.256 Количество на модель: 3
85.40.256
3
4

Номер детали на чертеже:

4

Чехол

Заводской номер: 78.40.254 Количество на модель: 2
78.40.254
2
5

Номер детали на чертеже:

5

Шайба 8 65Г 05 ГОСТ 6402-70

Заводской номер: Шайба 8 65Г 05 ГОСТ 6402-70 Количество на модель: 3
Шайба 8 65Г 05 ГОСТ 6402-70
3
6

Номер детали на чертеже:

6

Болт М8-6gх25.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М8-6gх25.88.35.016 ГОСТ 7796-70 Количество на модель: 2
Болт М8-6gх25.88.35.016 ГОСТ 7796-70
2
7

Номер детали на чертеже:

7

Тяга

Заводской номер: 88.40.071 Количество на модель: 1
88.40.071
1
8

Номер детали на чертеже:

8

Тяга

Заводской номер: 88.40.073 Количество на модель: 1
88.40.073
1
9

Номер детали на чертеже:

9

Тяга

Заводской номер: 78.40.044-2 Количество на модель: 1
78.40.044-2
1
10

Номер детали на чертеже:

10

Тяга

Заводской номер: 78.40.045-2 Количество на модель:
78.40.045-2
11

Номер детали на чертеже:

11

Гайка М12х1,25.8.016 ГОСТ 5916-70

Заводской номер: Гайка М12х1,25.8.016 ГОСТ 5916-70 Количество на модель: 1
Гайка М12х1,25.8.016 ГОСТ 5916-70
1
12

Номер детали на чертеже:

12

Вилка

Заводской номер: А40-17 Количество на модель: 1
А40-17
1
13

Номер детали на чертеже:

13

Ось 22-12С5х45 ГОСТ 9650-71

Заводской номер: Ось 22-12С5х45 ГОСТ 9650-71 Количество на модель: 1
Ось 22-12С5х45 ГОСТ 9650-71
1
14

Номер детали на чертеже:

14

Шпонка

Заводской номер: 85.40.247 Количество на модель: 1
85.40.247
1
15

Номер детали на чертеже:

15

Рычаг педали

Заводской номер: 78.40.234-1 Количество на модель: 1
78.40.234-1
1
16

Номер детали на чертеже:

16

Шайба 1265Г05 ГОСТ 6402-70

Заводской номер: Шайба 1265Г05 ГОСТ 6402-70 Количество на модель: 7
Шайба 1265Г05 ГОСТ 6402-70
7
17

Номер детали на чертеже:

17

Болт М12.6gх35.58.016 ГОСТ 7796-70

Заводской номер: Болт М12.6gх35.58.016 ГОСТ 7796-70 Количество на модель: 3
Болт М12.6gх35.58.016 ГОСТ 7796-70
3
18

Номер детали на чертеже:

18

Тяга левая

Заводской номер: 88.40.065 Количество на модель: 1
88.40.065
1
19

Номер детали на чертеже:

19

Болт М10.6gх20.58.016 ГОСТ 7796-70

Заводской номер: Болт М10.6gх20.58.016 ГОСТ 7796-70 Количество на модель: 4
Болт М10.6gх20.58.016 ГОСТ 7796-70
4
20

Номер детали на чертеже:

20

Пружина оттяжная

Заводской номер: 54.40.448А Количество на модель: 3
54.40.448А
3
21

Номер детали на чертеже:

21

Шайба 1065Г05 ГОСТ 6402-70

Заводской номер: Шайба 1065Г05 ГОСТ 6402-70 Количество на модель: 4
Шайба 1065Г05 ГОСТ 6402-70
4
22

Номер детали на чертеже:

22

Гайка М10.6 ГОСТ 5915-70

Заводской номер: Гайка М10.6 ГОСТ 5915-70 Количество на модель: 6
Гайка М10.6 ГОСТ 5915-70
6
23

Номер детали на чертеже:

23

Хомут

Заводской номер: 88.40.321 Количество на модель: 1
88.40.321
1
24

Номер детали на чертеже:

24

Тяга

Заводской номер: 88.40.068 Количество на модель: 1
88.40.068
1
25

Номер детали на чертеже:

25

Тяга левая

Заводской номер: 88.40.067 Количество на модель: 1
88.40.067
1
26

Номер детали на чертеже:

26

Тяга

Заводской номер: 88.40.064 Количество на модель: 1
88.40.064
1
27

Номер детали на чертеже:

27

Тяга

Заводской номер: 88.40.069 Количество на модель: 1
88.40.069
1
28

Номер детали на чертеже:

28

Шайба 12.01.2005 ГОСТ 11371-68

Заводской номер: Шайба 12.01.2005 ГОСТ 11371-68 Количество на модель: 4
Шайба 12.01.2005 ГОСТ 11371-68
4
29

Номер детали на чертеже:

29

Болт М12.6gх 25.58.016 ГОСТ 7796-70

Заводской номер: Болт М12.6gх 25.58.016 ГОСТ 7796-70 Количество на модель: 8
Болт М12.6gх 25.58.016 ГОСТ 7796-70
8
30

Номер детали на чертеже:

30

Труба педали

Заводской номер: 78.40.057 Количество на модель: 1
78.40.057
1
31

Номер детали на чертеже:

31

Втулка

Заводской номер: 54.40.436 Количество на модель: 12
54.40.436
12
32

Номер детали на чертеже:

32

Гайка М16х1,5 лев. 8.016 ГОСТ 5916-70

Заводской номер: Гайка М16х1,5 лев. 8.016 ГОСТ 5916-70 Количество на модель: 4
Гайка М16х1,5 лев. 8.016 ГОСТ 5916-70
4
33

Номер детали на чертеже:

33

Муфта регулировочная большая

Заводской номер: К77.40.354 Количество на модель: 1
К77.40.354
1
34

Номер детали на чертеже:

34

Гайка М16х1.5.8.016 ГОСТ 5916-70

Заводской номер: Гайка М16х1.5.8.016 ГОСТ 5916-70 Количество на модель: 4
Гайка М16х1.5.8.016 ГОСТ 5916-70
4
35

Номер детали на чертеже:

35

Тяга

Заводской номер: 88.40.066 Количество на модель: 1
88.40.066
1
36

Номер детали на чертеже:

36

Шайба 10.01 ГОСТ 11371-68

Заводской номер: Шайба 10.01 ГОСТ 11371-68 Количество на модель: 6
Шайба 10.01 ГОСТ 11371-68
6
38

Номер детали на чертеже:

38

Обойма левая

Заводской номер: 78.40.256 Количество на модель: 1
78.40.256
1
39

Номер детали на чертеже:

39

Вкладыш

Заводской номер: 88.40.324 Количество на модель: 1
88.40.324
1
40

Номер детали на чертеже:

40

Гайка М12х1.25 лев. 8.016 ГОСТ 5916-70

Заводской номер: Гайка М12х1.25 лев. 8.016 ГОСТ 5916-70 Количество на модель: 1
Гайка М12х1.25 лев. 8.016 ГОСТ 5916-70
1
41

Номер детали на чертеже:

41

Тяга правая

Заводской номер: 88.40.072 Количество на модель: 1
88.40.072
1
42

Номер детали на чертеже:

42

Обойма правая

Заводской номер: 78.40.257 Количество на модель: 1
78.40.257
1
43

Номер детали на чертеже:

43

Тяга правая

Заводской номер: 88.40.070 Количество на модель:
88.40.070
44

Номер детали на чертеже:

44

Педаль

Заводской номер: 78.40.032-2 Количество на модель: 1
78.40.032-2
1
45

Номер детали на чертеже:

45

Подушка

Заводской номер: 78.40.046 Количество на модель: 2
78.40.046
2
46

Номер детали на чертеже:

46

Кожух

Заводской номер: 88.40.031 Количество на модель: 1
88.40.031
1
47

Номер детали на чертеже:

47

Гайка М8.6 ГОСТ 5915-70

Заводской номер: Гайка М8.6 ГОСТ 5915-70 Количество на модель: 2
Гайка М8.6 ГОСТ 5915-70
2
48

Номер детали на чертеже:

48

Болт М8-6gх12.58.016 ГОСТ 7796-70

Заводской номер: Болт М8-6gх12.58.016 ГОСТ 7796-70 Количество на модель: 4
Болт М8-6gх12.58.016 ГОСТ 7796-70
4
49

Номер детали на чертеже:

49

Шайба 5 65Г 05 ГОСТ 6402-70

Заводской номер: Шайба 5 65Г 05 ГОСТ 6402-70 Количество на модель: 4
Шайба 5 65Г 05 ГОСТ 6402-70
4
50

Номер детали на чертеже:

50

Крышка кожуха

Заводской номер: 88.40.327 Количество на модель: 1
88.40.327
1
51

Номер детали на чертеже:

51

Болт М12.6gх40.58.016 ГОСТ 7796-70

Заводской номер: Болт М12.6gх40.58.016 ГОСТ 7796-70 Количество на модель: 1
Болт М12.6gх40.58.016 ГОСТ 7796-70
1
52

Номер детали на чертеже:

52

Сектор педали

Заводской номер: 88.40.316 Количество на модель: 1
88.40.316
1
53

Номер детали на чертеже:

53

Ушко сектора педали

Заводской номер: 85.40.254 Количество на модель: 1
85.40.254
1
54

Номер детали на чертеже:

54

Гайка М12.6 ГОСТ 5915-70

Заводской номер: Гайка М12.6 ГОСТ 5915-70 Количество на модель: 3
Гайка М12.6 ГОСТ 5915-70
3
55

Номер детали на чертеже:

55

Упор рычага левого

Заводской номер: 88.40.214 Количество на модель: 1
88.40.214
1
