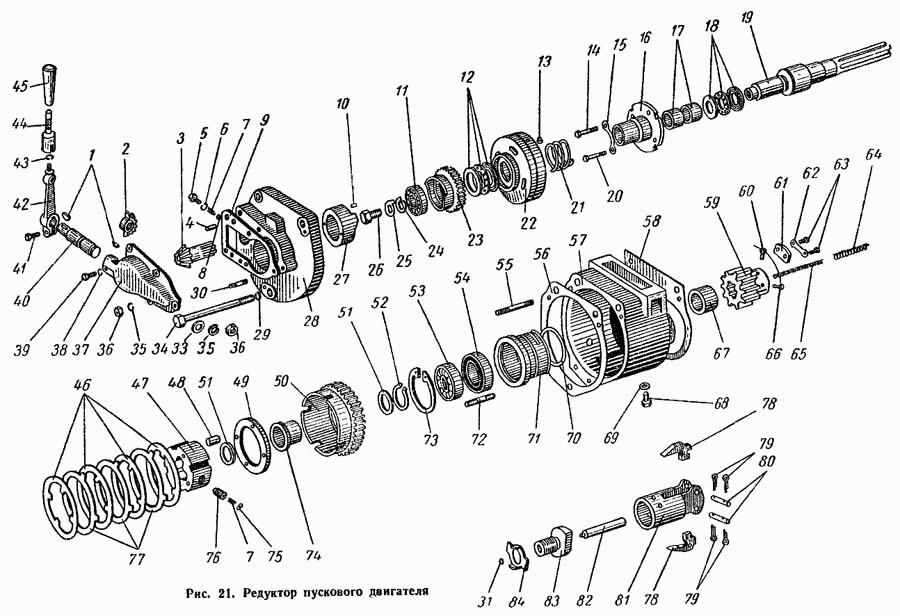

Редуктор пускового двигателя ДТ-75М. Каталог 1996г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Держатель в сборе

Заводской номер: СМД8-19с6 Количество на модель: 1
СМД8-19с6
1

Номер детали на чертеже:

Шестерня муфты сцепления в сборе

Заводской номер: 41-19с7 Количество на модель: 1
41-19с7
1

Номер детали на чертеже:

Ступица в сборе

Заводской номер: 01-19с5-1 Количество на модель: 1
01-19с5-1
1

Номер детали на чертеже:

Рукоятка рычага включения

Заводской номер: 6Т3-19с16 Количество на модель: 1
6Т3-19с16
1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 4Т6-19с6 Количество на модель: 1
4Т6-19с6
1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 01-19с11 Количество на модель: 1
01-19с11
1

Номер детали на чертеже:

Корпус редуктора в сборе

Заводской номер: 4Т6-19с3 Количество на модель: 1
4Т6-19с3
1

Номер детали на чертеже:

Диск нажимной в сборе

Заводской номер: 6Т2-19с11 Количество на модель: 1
6Т2-19с11
1
1

Номер детали на чертеже:

1

Шпонка сегм. 4Х6,5, ГОСТ 8795-58

Заводской номер: Шпонка сегм. 4Х6,5, ГОСТ 8795-58 Количество на модель: 2
Шпонка сегм. 4Х6,5, ГОСТ 8795-58
2
2

Номер детали на чертеже:

2

Шестерня механизма включения

Заводской номер: 6Т3-1913 Количество на модель: 1
6Т3-1913
1
3

Номер детали на чертеже:

3

Шестерня

Заводской номер: 6Т3-1911 Количество на модель: 1
6Т3-1911
1
4

Номер детали на чертеже:

4

Штифт цилиндрический 8Пр13Х16 Н507-66

Заводской номер: Штифт цилиндрический 8Пр13Х16 Н507-66 Количество на модель: 2
Штифт цилиндрический 8Пр13Х16 Н507-66
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: 6Т3-1919 Количество на модель: 1
6Т3-1919
1
6

Номер детали на чертеже:

6

Шайба пружинная 12Н 65Г, ГОСТ 6402-61

Заводской номер: Шайба пружинная 12Н 65Г, ГОСТ 6402-61 Количество на модель: 1
Шайба пружинная 12Н 65Г, ГОСТ 6402-61
1
7

Номер детали на чертеже:

7

Пружина

Заводской номер: 6Т3-1920 Количество на модель: 5
6Т3-1920
5
8

Номер детали на чертеже:

8

Шарик ВV 8 мм Р, ГОСТ 3722-60

Заводской номер: Шарик ВV 8 мм Р, ГОСТ 3722-60 Количество на модель: 1
Шарик ВV 8 мм Р, ГОСТ 3722-60
1
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 01-1968 Количество на модель: 1
01-1968
1
10

Номер детали на чертеже:

10

Штифт цилиндрический 5С3Х12, ГОСТ 3128-60

Заводской номер: Штифт цилиндрический 5С3Х12, ГОСТ 3128-6 Количество на модель: 1
Штифт цилиндрический 5С3Х12, ГОСТ 3128-6
1
11

Номер детали на чертеже:

11

Шарикоподшипник № 205, ГОСТ 8338-57

Заводской номер: Шарикоподшипник № 205, ГОСТ 8338-57 Количество на модель: 1
Шарикоподшипник № 205, ГОСТ 8338-57
1
116300
TRIALLI
CT725 2101-17010*РК, 2107-1701190
Код: 116300
Артикул: CT725, 2101-17010*РК, 2107-1701190
Под заказ

На складах : Под заказ

Производитель: TRIALLI
116301
TRIALLI
CT755 2108-17010* РК, 2108-1701180
Код: 116301
Артикул: CT755, 2108-17010* РК, 2108-1701180
Под заказ

На складах : Под заказ

Производитель: TRIALLI
12

Номер детали на чертеже:

12

Шарикоподшипник №8109, ГОСТ 6874-54

Заводской номер: Шарикоподшипник №8109, ГОСТ 6874-54 Количество на модель: 1
Шарикоподшипник №8109, ГОСТ 6874-54
1
13

Номер детали на чертеже:

13

Болт М10Х25 кл. 2-015, ГОСТ 7796-62

Заводской номер: Болт М10Х25 кл. 2-015, ГОСТ 7796-62 Количество на модель: 4
Болт М10Х25 кл. 2-015, ГОСТ 7796-62
4
13

Номер детали на чертеже:

13

Палец

Заводской номер: СМД2-1927 Количество на модель: 2
СМД2-1927
2
14

Номер детали на чертеже:

14

Болт М8Х35 кл. 2-015, ГОСТ 7795-62

Заводской номер: Болт М8Х35 кл. 2-015, ГОСТ 7795-62 Количество на модель: 1
Болт М8Х35 кл. 2-015, ГОСТ 7795-62
1
15

Номер детали на чертеже:

15

Шайба замковая

Заводской номер: 01-1971 Количество на модель: 2
01-1971
2
16

Номер детали на чертеже:

16

Ступица

Заводской номер: 01-1907-1 Количество на модель: 1
01-1907-1
1
17

Номер детали на чертеже:

17

Втулка

Заводской номер: 01-1972 Количество на модель: 2
01-1972
2
18

Номер детали на чертеже:

18

Шарикоподшипник №8106, ГОСТ 6874-54

Заводской номер: Шарикоподшипник №8106, ГОСТ 6874-54 Количество на модель: 1
Шарикоподшипник №8106, ГОСТ 6874-54
1
684134
8106 (51106) 8106
Код: 684134
Артикул: 8106 (51106), 8106
Под заказ

На складах : Под заказ

Производитель:
19

Номер детали на чертеже:

19

Вал редуктора

Заводской номер: 4Т6-1906 Количество на модель: 1
4Т6-1906
1
20

Номер детали на чертеже:

20

Болт М8Х45 кл. 2-015, ГОСТ 7795-62

Заводской номер: Болт М8Х45 кл. 2-015, ГОСТ 7795-62 Количество на модель: 5
Болт М8Х45 кл. 2-015, ГОСТ 7795-62
5
21

Номер детали на чертеже:

21

Пружина

Заводской номер: 6Т2-1937 Количество на модель: 1
6Т2-1937
1
22

Номер детали на чертеже:

22

Диск нажимной

Заводской номер: 6Т2-1906-1 Количество на модель: 1
6Т2-1906-1
1
23

Номер детали на чертеже:

23

Упор нажимной

Заводской номер: 6Т3-1906 Количество на модель: 1
6Т3-1906
1
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 6Т3-1921 Количество на модель: 1
6Т3-1921
1
25

Номер детали на чертеже:

25

Шайба стопорная

Заводской номер: 6Т3-1922 Количество на модель: 1
6Т3-1922
1
26

Номер детали на чертеже:

26

Болт М12Х25 кл. 2-015, ГОСТ 7796-62

Заводской номер: Болт М12Х25 кл. 2-015, ГОСТ 7796-62 Количество на модель: 1
Болт М12Х25 кл. 2-015, ГОСТ 7796-62
1
27

Номер детали на чертеже:

27

Упор неподвижный

Заводской номер: 6Т3-1905 Количество на модель: 1
6Т3-1905
1
28

Номер детали на чертеже:

28

Крышка

Заводской номер: 6Т3-1902 Количество на модель: 1
6Т3-1902
1
29

Номер детали на чертеже:

29

Шайба пружинная 14Н 65Г, ГОСТ 6402-61

Заводской номер: Шайба пружинная 14Н 65Г, ГОСТ 6402-61 Количество на модель: 3
Шайба пружинная 14Н 65Г, ГОСТ 6402-61
3
30

Номер детали на чертеже:

30

Шпилька М8Х18 Н478-66

Заводской номер: Шпилька М8Х18 Н478-66 Количество на модель: 3
Шпилька М8Х18 Н478-66
3
31

Номер детали на чертеже:

31

Шайба

Заводской номер: СМД8-1997 Количество на модель: 1
СМД8-1997
1
33

Номер детали на чертеже:

33

Шайба 9Х20Х2 Н497-66

Заводской номер: Шайба 9Х20Х2 Н497-66 Количество на модель: 1
Шайба 9Х20Х2 Н497-66
1
34

Номер детали на чертеже:

34

Болт М14Х150 кл. 2-015, ГОСТ 7795-66

Заводской номер: Болт М14Х150 кл. 2-015, ГОСТ 7795-66 Количество на модель: 3
Болт М14Х150 кл. 2-015, ГОСТ 7795-66
3
35

Номер детали на чертеже:

35

Шайба пружинная 8Н 65Г, ГОСТ 6402-61

Заводской номер: Шайба пружинная 8Н 65Г, ГОСТ 6402-61 Количество на модель: 16
Шайба пружинная 8Н 65Г, ГОСТ 6402-61
16
36

Номер детали на чертеже:

36

Гайка М8 кл. 2-055, ГОСТ 2524-62

Заводской номер: Гайка М8 кл. 2-055, ГОСТ 2524-62 Количество на модель: 8
Гайка М8 кл. 2-055, ГОСТ 2524-62
8
37

Номер детали на чертеже:

37

Крышка механизма включения

Заводской номер: 01-1903-1 Количество на модель: 1
01-1903-1
1
38

Номер детали на чертеже:

38

Шайба пружинная Н6 65Г, ГОСТ 6402-61

Заводской номер: Шайба пружинная Н6 65Г, ГОСТ 6402-61 Количество на модель: 1
Шайба пружинная Н6 65Г, ГОСТ 6402-61
1
39

Номер детали на чертеже:

39

Винт установочный

Заводской номер: 6Т3-1936 Количество на модель: 1
6Т3-1936
1
40

Номер детали на чертеже:

40

Валик включения

Заводской номер: 6Т3-1912-1 Количество на модель: 1
6Т3-1912-1
1
41

Номер детали на чертеже:

41

Болт М8Х25 кл. 2-015, ГОСТ 7796-62

Заводской номер: Болт М8Х25 кл. 2-015, ГОСТ 7796-62 Количество на модель: 5
Болт М8Х25 кл. 2-015, ГОСТ 7796-62
5
42

Номер детали на чертеже:

42

Рычаг включения

Заводской номер: 6Т3-1914-1 Количество на модель: 1
6Т3-1914-1
1
43

Номер детали на чертеже:

43

Шайба пружинная 10Н 65Г, ГОСТ 6402-61

Заводской номер: Шайба пружинная 10Н 65Г, ГОСТ 6402-61 Количество на модель: 5
Шайба пружинная 10Н 65Г, ГОСТ 6402-61
5
44

Номер детали на чертеже:

44

Стержень

Заводской номер: 6Т3-1947 Количество на модель: 1
6Т3-1947
1
45

Номер детали на чертеже:

45

Корпус

Заводской номер: 6Т3-1948 Количество на модель: 1
6Т3-1948
1
46

Номер детали на чертеже:

46

Диск ведомый

Заводской номер: 01-1917 Количество на модель: 1
01-1917
1
47

Номер детали на чертеже:

47

Корпус обгонной муфты

Заводской номер: 01-1908 Количество на модель: 1
01-1908
1
48

Номер детали на чертеже:

48

Ролик V15Х30 Н31-58

Заводской номер: Ролик V15Х30 Н31-58 Количество на модель: 4
Ролик V15Х30 Н31-58
4
49

Номер детали на чертеже:

49

Диск прижимной

Заводской номер: 4Т6-1903 Количество на модель: 1
4Т6-1903
1
50

Номер детали на чертеже:

50

Шестерня муфты сцепления

Заводской номер: 4Т6-1905 Количество на модель: 1
4Т6-1905
1
51

Номер детали на чертеже:

51

Кольцо регулировочное

Заводской номер: 6Т2-1949 Количество на модель: 2
6Т2-1949
2
52

Номер детали на чертеже:

52

Кольцо НЭ-40, ГОСТ 9301-99

Заводской номер: Кольцо НЭ-40, ГОСТ 9301-99 Количество на модель: 1
Кольцо НЭ-40, ГОСТ 9301-99
1
53

Номер детали на чертеже:

53

Шарикоподшипник № 208, ГОСТ 8338-57

Заводской номер: Шарикоподшипник № 208, ГОСТ 8338-57 Количество на модель: 1
Шарикоподшипник № 208, ГОСТ 8338-57
1
54

Номер детали на чертеже:

54

Манжета I-I-55 Н536-66

Заводской номер: Манжета I-I-55 Н536-66 Количество на модель: 1
Манжета I-I-55 Н536-66
1
55

Номер детали на чертеже:

55

Шпилька М8Х55 Н478-66

Заводской номер: Шпилька М8Х55 Н478-66 Количество на модель: 2
Шпилька М8Х55 Н478-66
2
56

Номер детали на чертеже:

56

Прокладка

Заводской номер: 6Т3-1923 Количество на модель: 1
6Т3-1923
1
57

Номер детали на чертеже:

57

Корпус редуктора

Заводской номер: АСМД7-1901-1 Количество на модель: 1
АСМД7-1901-1
1
58

Номер детали на чертеже:

58

Прокладка

Заводской номер: 6Т3-1924 Количество на модель: 1
6Т3-1924
1
59

Номер детали на чертеже:

59

Шестерня включения

Заводской номер: 01-1919 Количество на модель: 1
01-1919
1
60

Номер детали на чертеже:

60

Болт

Заводской номер: СМД8-1994 Количество на модель: 4
СМД8-1994
4
61

Номер детали на чертеже:

61

Пластина

Заводской номер: 6Т2-1920-1 Количество на модель: 1
6Т2-1920-1
1
62

Номер детали на чертеже:

62

Шайба стопорная

Заводской номер: 01-19108 Количество на модель: 1
01-19108
1
63

Номер детали на чертеже:

63

Болт М8Х20 кл. 2-015, ГОСТ 7796-62

Заводской номер: Болт М8Х20 кл. 2-015, ГОСТ 7796-62 Количество на модель: 4
Болт М8Х20 кл. 2-015, ГОСТ 7796-62
4
64

Номер детали на чертеже:

64

Пружина толкателя большая

Заводской номер: СМД2-1928 Количество на модель: 1
СМД2-1928
1
65

Номер детали на чертеже:

65

Пружина толкателя малая

Заводской номер: 01-1967 Количество на модель: 1
01-1967
1
66

Номер детали на чертеже:

66

Проволока 01,2Х115, ГОСТ 3282-46

Заводской номер: Проволока 01,2Х115, ГОСТ 3282-46 Количество на модель: 1
Проволока 01,2Х115, ГОСТ 3282-46
1
67

Номер детали на чертеже:

67

Втулка

Заводской номер: 6Т3-1940 Количество на модель: 1
6Т3-1940
1
68

Номер детали на чертеже:

68

Пробка IМ14Х13 кл. 2а, Н519-66

Заводской номер: Пробка IМ14Х13 кл. 2а, Н519-66 Количество на модель: 2
Пробка IМ14Х13 кл. 2а, Н519-66
2
69

Номер детали на чертеже:

69

Прокладка

Заводской номер: СМД7-1539 Количество на модель: 2
СМД7-1539
2
70

Номер детали на чертеже:

70

Кольцо уплотнительное

Заводской номер: 6Т2-1938-1 Количество на модель: 1
6Т2-1938-1
1
71

Номер детали на чертеже:

71

Втулка

Заводской номер: 4Т6-1908 Количество на модель: 1
4Т6-1908
1
72

Номер детали на чертеже:

72

Шпилька М8Х22 Н478-66

Заводской номер: Шпилька М8Х22 Н478-66 Количество на модель: 2
Шпилька М8Х22 Н478-66
2
73

Номер детали на чертеже:

73

Кольцо ВЭ-80, ГОСТ 9301-59

Заводской номер: Кольцо ВЭ-80, ГОСТ 9301-59 Количество на модель: 1
Кольцо ВЭ-80, ГОСТ 9301-59
1
74

Номер детали на чертеже:

74

Втулка

Заводской номер: 4Т6-1904 Количество на модель: 1
4Т6-1904
1
75

Номер детали на чертеже:

75

Упор

Заводской номер: СМД2-1932 Количество на модель: 4
СМД2-1932
4
76

Номер детали на чертеже:

76

Плунжер

Заводской номер: 01-1984 Количество на модель: 4
01-1984
4
77

Номер детали на чертеже:

77

Диск

Заводской номер: 6Т2-1932 Количество на модель: 3
6Т2-1932
3
78

Номер детали на чертеже:

78

Груз держателя

Заводской номер: СМД2-19375 Количество на модель: 2
СМД2-19375
2
79

Номер детали на чертеже:

79

Шплинт 3,2Х18-005, ГОСТ 397-64

Заводской номер: Шплинт 3,2Х18-005, ГОСТ 397-64 Количество на модель: 4
Шплинт 3,2Х18-005, ГОСТ 397-64
4
80

Номер детали на чертеже:

80

Ось груза

Заводской номер: СМД2-1933 Количество на модель: 2
СМД2-1933
2
81

Номер детали на чертеже:

81

Держатель

Заводской номер: СМД2-1931 Количество на модель: 1
СМД2-1931
1
82

Номер детали на чертеже:

82

Толкатель

Заводской номер: СМД2-1925-1 Количество на модель: 1
СМД2-1925-1
1
83

Номер детали на чертеже:

83

Втулка толкателя

Заводской номер: 14-1996 Количество на модель: 1
14-1996
1
84

Номер детали на чертеже:

84

Шайба замковая

Заводской номер: 14-1953 Количество на модель: 1
14-1953
1
