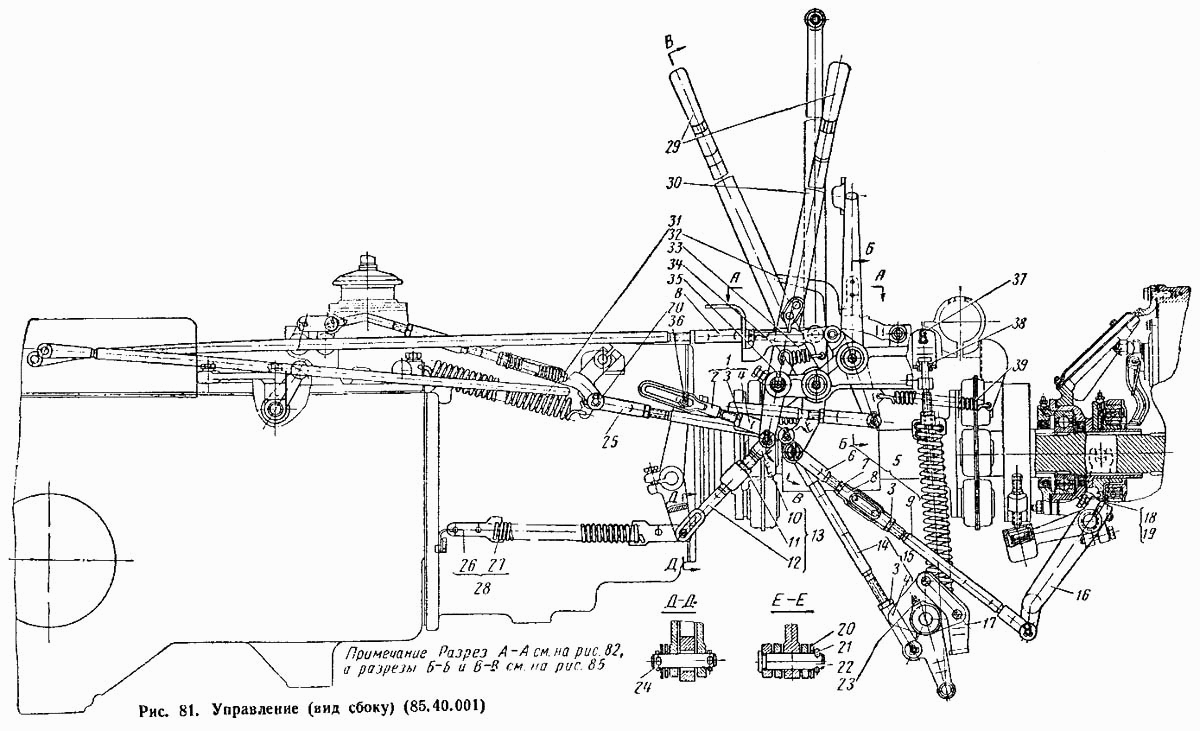

Управление (вид сбоку) (85.40.001) ДТ-75М. Каталог 1996г.

Детали гусеницы ДТ-75М Управление (вид сверху) (85.40.001) ДТ-75М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Управление

Заводской номер: 85.40.001 Количество на модель: 1
85.40.001
1

Номер детали на чертеже:

Шайба пружинная 10Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 10Н Количество на модель: 2
Шайба пружинная 10Н
2
1

Номер детали на чертеже:

1

Тяга блокировки увеличителя в сборе

Заводской номер: 77.40.045 Количество на модель: 1
77.40.045
1
3

Номер детали на чертеже:

3

Гайка М12Х1,25, ГОСТ 5916-62

Заводской номер: Гайка М12Х1,25 Количество на модель: 13
Гайка М12Х1,25
13
4

Номер детали на чертеже:

4

Вилка

Заводской номер: А40-17 Количество на модель: 5
А40-17
5
5

Номер детали на чертеже:

5

Тяга муфты сцепления в сборе

Заводской номер: 85.40.012 Количество на модель: 1
85.40.012
1
6

Номер детали на чертеже:

6

Вилка большая

Заводской номер: 77.40.163 Количество на модель: 2
77.40.163
2
7

Номер детали на чертеже:

7

Гайка М12Х1,25, левая ГОСТ 5916-62

Заводской номер: Гайка М12Х1,25 левая Количество на модель: 3
Гайка М12Х1,25 левая
3
8

Номер детали на чертеже:

8

Муфта регулировочная

Заводской номер: 77.40.161-1А Количество на модель: 3
77.40.161-1А
3
9

Номер детали на чертеже:

9

Тяга блокировки увеличителя

Заводской номер: 77.40.157А Количество на модель: 1
77.40.157А
1
9

Номер детали на чертеже:

9

Тяга муфты сцепления большая в сборе

Заводской номер: 85.40.011 Количество на модель: 1
85.40.011
1
10

Номер детали на чертеже:

10

Вилка тяги рычага увеличителя

Заводской номер: 77.40.138А Количество на модель: 1
77.40.138А
1
11

Номер детали на чертеже:

11

Гайка М16Х1,5, ГОСТ 5927-62

Заводской номер: Гайка М16Х1,5 Количество на модель: 1
Гайка М16Х1,5
1
12

Номер детали на чертеже:

12

Тяга рычага увеличителя

Заводской номер: 77.40.127-1 Количество на модель: 1
77.40.127-1
1
13

Номер детали на чертеже:

13

Тяга рычага увеличителя в сборе

Заводской номер: 77.40.041 Количество на модель: 1
77.40.041
1
14

Номер детали на чертеже:

14

Тяга сервомеханизма

Заводской номер: 77.40.172-1 Количество на модель: 1
77.40.172-1
1
15

Номер детали на чертеже:

15

Тяга сервомеханизма в сборе

Заводской номер: 77.40.043А Количество на модель: 1
77.40.043А
1
16

Номер детали на чертеже:

16

Рычаг муфты

Заводской номер: 85.40.102-1 Количество на модель:
85.40.102-1
17

Номер детали на чертеже:

17

Упор пружины сервомеханизма

Заводской номер: 77.40.302 Количество на модель: 1
77.40.302
1
18

Номер детали на чертеже:

18

Болт М12Х45, ГОСТ 7796-62

Заводской номер: Болт М12Х45 Количество на модель: 1
Болт М12Х45
1
19

Номер детали на чертеже:

19

Шайба пружинная 12Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 12Н Количество на модель: 9
Шайба пружинная 12Н
9
20

Номер детали на чертеже:

20

Шайба 12, ГОСТ 11371-65

Заводской номер: Шайба 12 Количество на модель: 7
Шайба 12
7
21

Номер детали на чертеже:

21

Шплинт 4Х22, ГОСТ 397-66

Заводской номер: Шплинт 4Х22 Количество на модель: 25
Шплинт 4Х22
25
22

Номер детали на чертеже:

22

Палец рычага муфты

Заводской номер: 77.40.193 Количество на модель: 1
77.40.193
1
23

Номер детали на чертеже:

23

Пресс-масленка I-А1 прямая, ГОСТ 1303-56

Заводской номер: Масленка I-А1 Количество на модель: 1
Масленка I-А1
1
24

Номер детали на чертеже:

24

Палец большой

Заводской номер: 77.40.133 Количество на модель: 2
77.40.133
2
25

Номер детали на чертеже:

25

Вилка тяги тормозка

Заводской номер: 77.40.196 Количество на модель: 1
77.40.196
1
26

Номер детали на чертеже:

26

Ушко пружины

Заводской номер: 77.40.197-1 Количество на модель: 2
77.40.197-1
2
27

Номер детали на чертеже:

27

Пружиня оттяжная

Заводской номер: 77.40.178-1 Количество на модель: 1
77.40.178-1
1
28

Номер детали на чертеже:

28

Пружина оттяжная в сборе

Заводской номер: 77.40.052-1 Количество на модель: 1
77.40.052-1
1
29

Номер детали на чертеже:

29

Рукоятка рычага в сборе

Заводской номер: 77.40.144 Количество на модель: 2
77.40.144
2
30

Номер детали на чертеже:

30

Рычаг увеличителя в сборе

Заводской номер: 77.40.026 Количество на модель: 1
77.40.026
1
31

Номер детали на чертеже:

31

Пружина тормозка увеличителя

Заводской номер: 77.40.194-1 Количество на модель: 1
77.40.194-1
1
32

Номер детали на чертеже:

32

Сектор

Заводской номер: 77.40.115 Количество на модель: 1
77.40.115
1
33

Номер детали на чертеже:

33

Пружина оттяжная рычага увеличителя

Заводской номер: 77.40.170 Количество на модель: 1
77.40.170
1
34

Номер детали на чертеже:

34

Педаль увеличителя

Заводской номер: 77.40.114-1 Количество на модель: 1
77.40.114-1
1
35

Номер детали на чертеже:

35

Пресс-масленка II-А-900, ГОСТ 1303-56

Заводской номер: Масленка II-А-90" Количество на модель: 3
Масленка II-А-90"
3
37

Номер детали на чертеже:

37

Шплинт разводной 3,2Х18, ГОСТ 397-66

Заводской номер: Шплинт 3,2Х18 Количество на модель: 3
Шплинт 3,2Х18
3
38

Номер детали на чертеже:

38

Сухарь

Заводской номер: 77.40.185 Количество на модель: 2
77.40.185
2
39

Номер детали на чертеже:

39

Пружина педалей тормозов

Заводской номер: 77.40.119 Количество на модель: 2
77.40.119
2
41

Номер детали на чертеже:

41

Втулка распорная малая

Заводской номер: 77.40.142 Количество на модель: 3
77.40.142
3
43

Номер детали на чертеже:

43

Кронштейн управления правый

Заводской номер: 77.40.130 Количество на модель: 1
77.40.130
1
48

Номер детали на чертеже:

48

Тяга педали правой в сборе

Заводской номер: 77.40.029 Количество на модель: 1
77.40.029
1
66

Номер детали на чертеже:

66

Тяга рычага управления левая в сборе

Заводской номер: 77.40.028 Количество на модель: 1
77.40.028
1
69

Номер детали на чертеже:

69

Тяга тормозка увеличителя

Заводской номер: 77.40.192 Количество на модель: 1
77.40.192
1
74

Номер детали на чертеже:

74

Педаль правая в сборе

Заводской номер: 77.40.024 Количество на модель: 1
77.40.024
1
75

Номер детали на чертеже:

75

Педаль левая в сборе

Заводской номер: 77.40.025 Количество на модель: 1
77.40.025
1
80

Номер детали на чертеже:

80

Рычаг управления левый в сборе

Заводской номер: 77.40.023 Количество на модель: 1
77.40.023
1
81

Номер детали на чертеже:

81

Рычаг управления правый в сборе

Заводской номер: 77.40.022 Количество на модель: 1
77.40.022
1
84

Номер детали на чертеже:

84

Палец ушка верхнего

Заводской номер: 77.40.182 Количество на модель: 1
77.40.182
1
88

Номер детали на чертеже:

88

Ушко верхнее

Заводской номер: 77.40.183А Количество на модель: 1
77.40.183А
1
