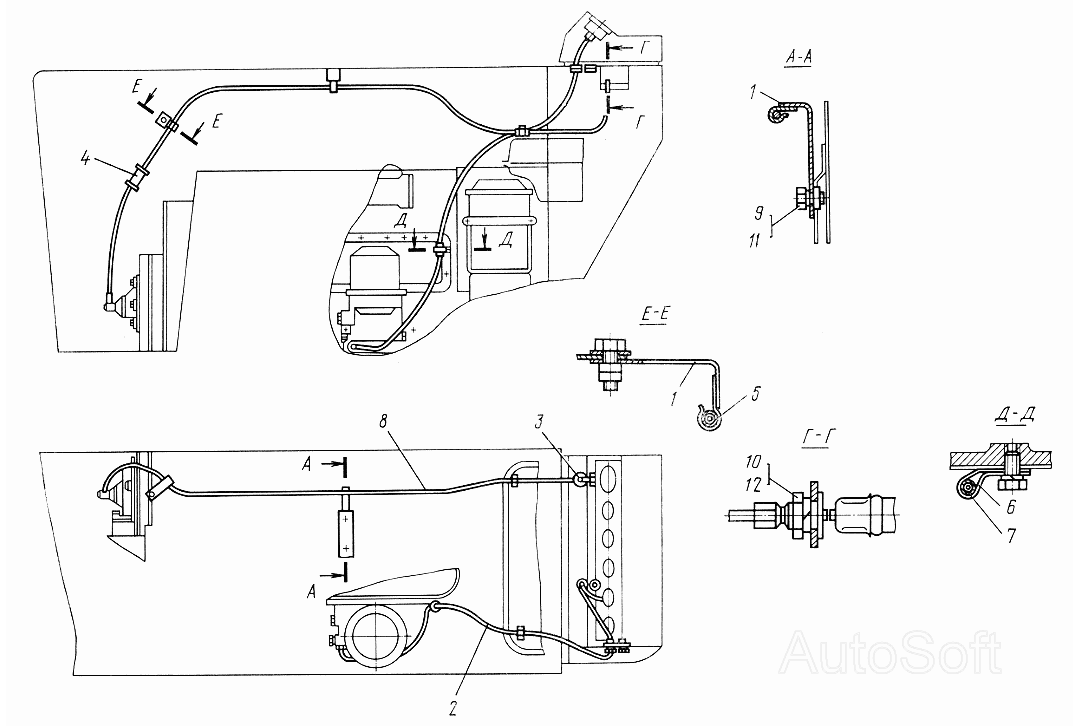

Трассы трубопроводов ЮМЗ-6КЛ, (6КМ). Каталог 1995г.

Устройство запорное ЮМЗ-6КЛ, (6КМ) Управление тормозами прицепа ЮМЗ-6КЛ, (6КМ)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
7
8
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн со скобой

Заводской номер: 45-3801020 Количество на модель: 2
45-3801020
2
2

Номер детали на чертеже:

2

Трубка

Заводской номер: 45-3801130 Количество на модель: 1
45-3801130
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 45-3700003-02 Количество на модель: 3
45-3700003-02
3
4

Номер детали на чертеже:

4

Хомутик

Заводской номер: 45-3700016 Количество на модель: 1
45-3700016
1
5

Номер детали на чертеже:

5

Трубка изоляционная

Заводской номер: 40-1104014-А-02 Количество на модель: 2
40-1104014-А-02
2
6

Номер детали на чертеже:

6

Скоба крепления трубок манометров

Заводской номер: 40-3723061 Количество на модель: 1
40-3723061
1
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 40-3723062-02 Количество на модель: 2
40-3723062-02
2
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 40-3723062 Количество на модель: 2
40-3723062
2
8

Номер детали на чертеже:

8

Вал гибкий

Заводской номер: ГВ124-Е-01 Количество на модель: 1
ГВ124-Е-01
1
8

Номер детали на чертеже:

8

Вал гибкий

Заводской номер: ГВ124-Е-02 Количество на модель: 1
ГВ124-Е-02
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: М8х20.7796 Количество на модель: 1
М8х20.7796
1
10

Номер детали на чертеже:

10

Гайка

Заводской номер: М12х1,25.5916 Количество на модель: 2
М12х1,25.5916
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 8.65Г Количество на модель: 1
8.65Г
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 12.65Г Количество на модель: 2
12.65Г
2
