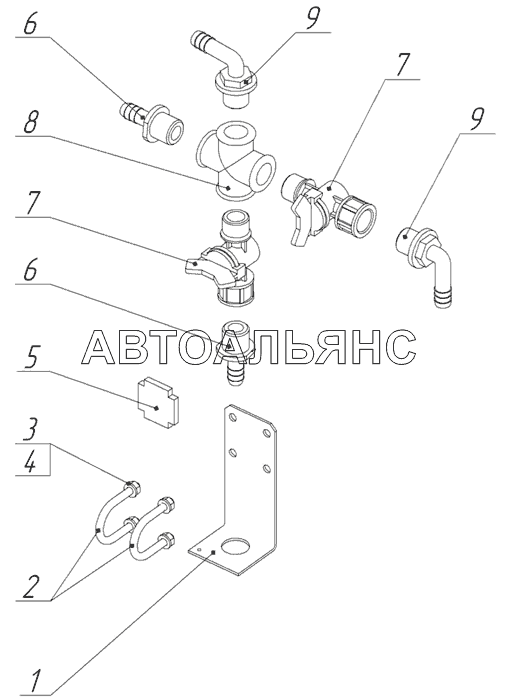

Узел распределения жидкости ИЯПБ 15.30.02.000. ПС-5

Система дозирования ИЯПБ 15.30.03.000. ПС-5 Система фильтрации ИЯПБ 15.00.07.000. ПС-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: ИЯПБ 15.30.02.002 Количество на модель: 1
ИЯПБ 15.30.02.002
1
2

Номер детали на чертеже:

2

Скоба

Заводской номер: ИЯПБ 15.30.02.003 Количество на модель: 2
ИЯПБ 15.30.02.003
2
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 6Л 65Г Количество на модель: 4
6Л 65Г
4
4

Номер детали на чертеже:

4

Гайка

Заводской номер: М6-6Н Количество на модель: 4
М6-6Н
4
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: ИЯПБ 15.30.02.001 Количество на модель: 1
ИЯПБ 15.30.02.001
1
6

Номер детали на чертеже:

6

Фитинг прямой

Заводской номер: 1032213 Количество на модель: 2
1032213
2
7

Номер детали на чертеже:

7

Миниклапан

Заводской номер: F31590101 Количество на модель: 2
F31590101
2
8

Номер детали на чертеже:

8

Крест сантехнический

Заводской номер: Крест сантехнический Количество на модель: 1
Крест сантехнический
1
9

Номер детали на чертеже:

9

Фитинг

Заводской номер: 1132213 Количество на модель: 1
1132213
1
