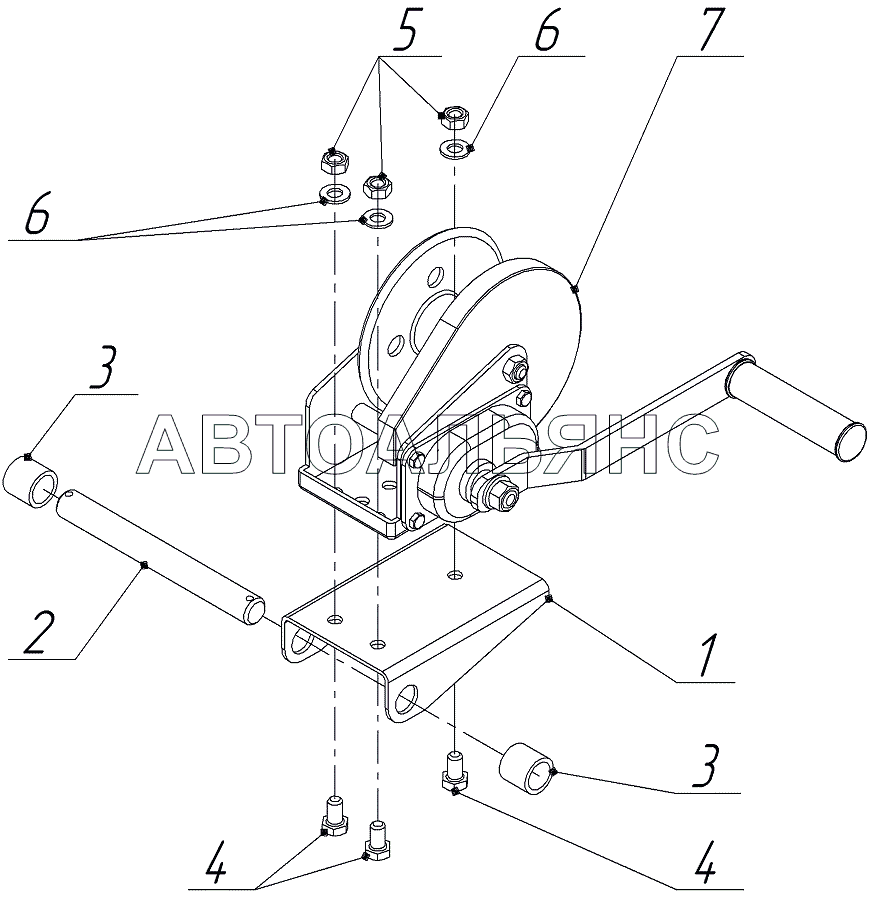

Механизм подъема ИЯПБ 11.06.00.000 ПС-20. Каталог 2016г.

Бегунок 11.05.00.000 ПС-20 Система фильтрации ИЯПБ 11.07.00.000 ПС-20

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Трос в сборе для лебёдки

Заводской номер: ИЯПБ.11.06.01.000 Количество на модель: 1
ИЯПБ.11.06.01.000
1
1

Номер детали на чертеже:

1

Кронштейн лебедки

Заводской номер: ИЯПБ.11.06.00.001 Количество на модель: 1
ИЯПБ.11.06.00.001
1
2

Номер детали на чертеже:

2

Ось

Заводской номер: ИЯПБ.11.06.00.002 Количество на модель: 1
ИЯПБ.11.06.00.002
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: ИЯПБ.11.06.00.003 Количество на модель: 2
ИЯПБ.11.06.00.003
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: М10-6g х 18 Количество на модель: 3
М10-6g х 18
3
5

Номер детали на чертеже:

5

Гайка

Заводской номер: М10-6H Количество на модель: 3
М10-6H
3
6

Номер детали на чертеже:

6

Шайба

Заводской номер: А.10.0 Количество на модель: 3
А.10.0
3
7

Номер детали на чертеже:

7

Лебедка

Заводской номер: JSB-1200 Количество на модель: 1
JSB-1200
1
