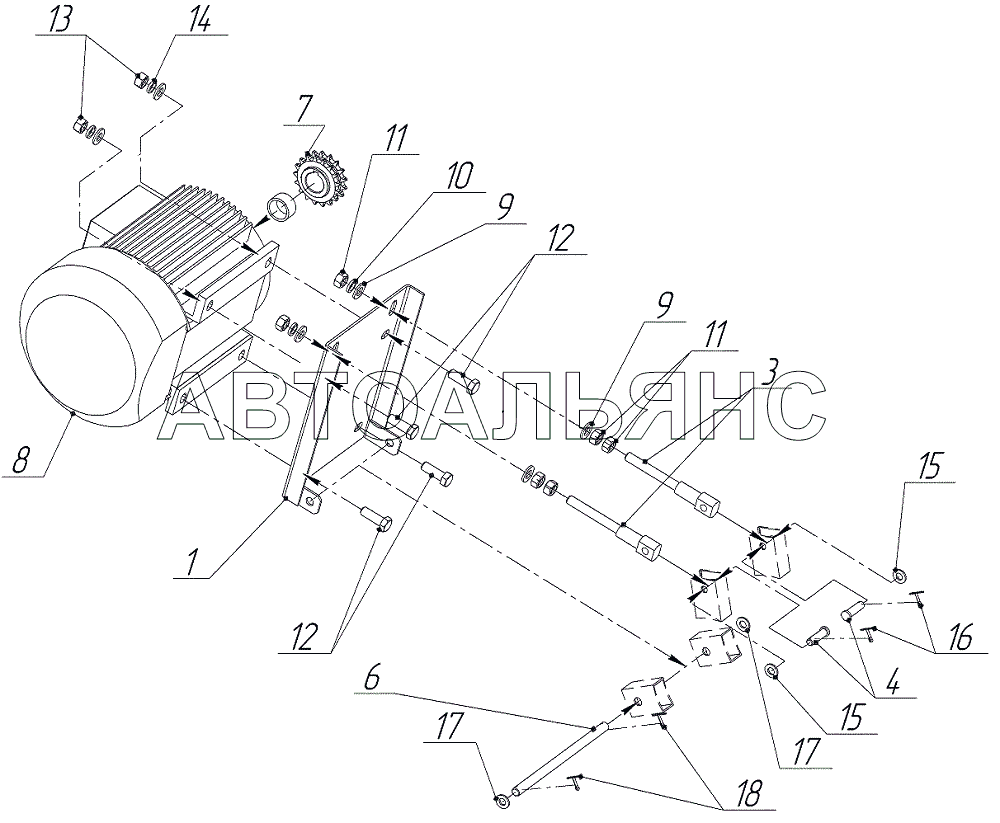

Привод в сборе ИЯПБ.11.78.00.000 ПС-20. Каталог 2016г.

Редуктор загрузочного шнека ИЯПБ.11.73.00.000 ПС-20 Опора в сборе ИЯПБ.11.79.90.000 ПС-20

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
3
4
6
7
8
9
10
11
12
13
14
15
16
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Плита двигателя в сборе

Заводской номер: ИЯПБ.11.78.10.000 Количество на модель: 1
ИЯПБ.11.78.10.000
1
3

Номер детали на чертеже:

3

Винт натяжной

Заводской номер: ИЯПБ.11.78.00.002 Количество на модель: 2
ИЯПБ.11.78.00.002
2
4

Номер детали на чертеже:

4

Палец винта

Заводской номер: ИЯПБ.11.78.00.003 Количество на модель: 2
ИЯПБ.11.78.00.003
2
6

Номер детали на чертеже:

6

Палец плиты

Заводской номер: ИЯПБ.11.78.00.005 Количество на модель: 1
ИЯПБ.11.78.00.005
1
7

Номер детали на чертеже:

7

Звёздочка двухрядная

Заводской номер: ИЯПБ.11.78.00.006 Количество на модель: 1
ИЯПБ.11.78.00.006
1
8

Номер детали на чертеже:

8

Электродвигатель

Заводской номер: АИР100L6У3 Количество на модель: 1
АИР100L6У3
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: А12 Количество на модель: 4
А12
4
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 12 Л 65Г Количество на модель: 2
12 Л 65Г
2
11

Номер детали на чертеже:

11

Гайка

Заводской номер: М12-6Н Количество на модель: 6
М12-6Н
6
12

Номер детали на чертеже:

12

Болт

Заводской номер: М12-6g х 32 Количество на модель: 4
М12-6g х 32
4
13

Номер детали на чертеже:

13

Гайка

Заводской номер: М12-6Н Количество на модель: 4
М12-6Н
4
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 12 Л 65Г Количество на модель: 4
12 Л 65Г
4
15

Номер детали на чертеже:

15

Шайба

Заводской номер: А.10 Количество на модель: 2
А.10
2
16

Номер детали на чертеже:

16

Шплинт

Заводской номер: 3,2 х 22 Количество на модель: 2
3,2 х 22
2
18

Номер детали на чертеже:

18

Шплинт

Заводской номер: 3,2 х 22 Количество на модель: 2
3,2 х 22
2
