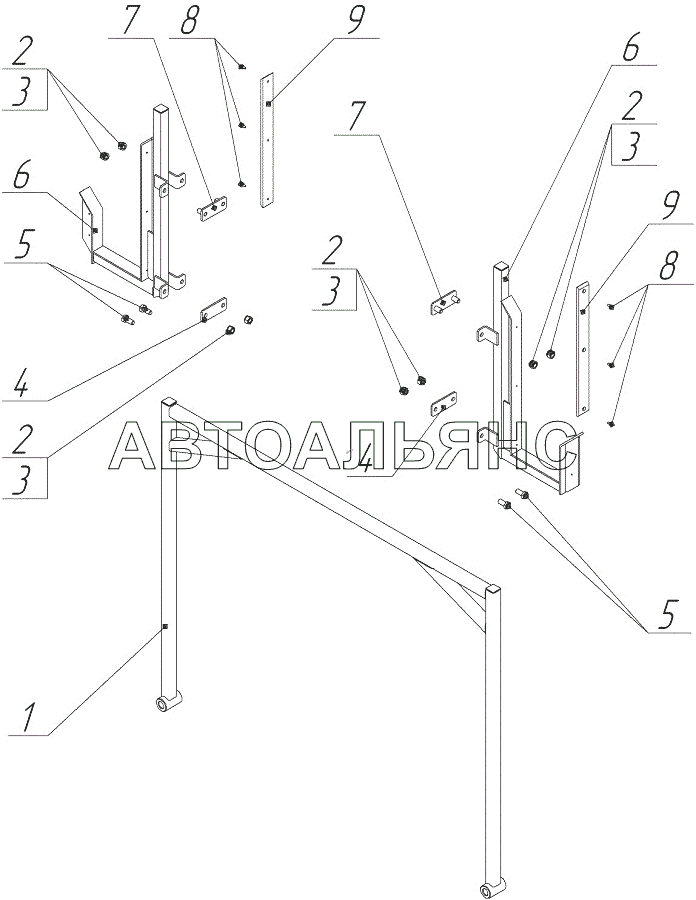

Рама поддержки ИЯПБ.22.02.00.000 ОП-3000. Каталог 2016г.

Опрыскиватель ОП-3000 ИЯПБ.22.00.00.000 ОП-3000 Рама поддержки ИЯПБ.22.03.00.000 ОП-3000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: ИЯПБ 22.02.01.000 Количество на модель: 1
ИЯПБ 22.02.01.000
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: ИЯПБ 25.03.02.000 Количество на модель: 2
ИЯПБ 25.03.02.000
2
3

Номер детали на чертеже:

3

Прижим

Заводской номер: ИЯПБ 25.03.03.000 Количество на модель: 2
ИЯПБ 25.03.03.000
2
4

Номер детали на чертеже:

4

Прижим

Заводской номер: ИЯПБ 25.03.00.001 Количество на модель: 2
ИЯПБ 25.03.00.001
2
5

Номер детали на чертеже:

5

Накладка

Заводской номер: ИЯПБ 25.03.00.002 Количество на модель: 2
ИЯПБ 25.03.00.002
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: М16х35 Количество на модель: 4
М16х35
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 16 Н 65Г Количество на модель: 8
16 Н 65Г
8
8

Номер детали на чертеже:

8

Гайка

Заводской номер: М16-6H Количество на модель: 8
М16-6H
8
9

Номер детали на чертеже:

9

Болт

Заводской номер: М6-6g x 14 Количество на модель: 6
М6-6g x 14
6
