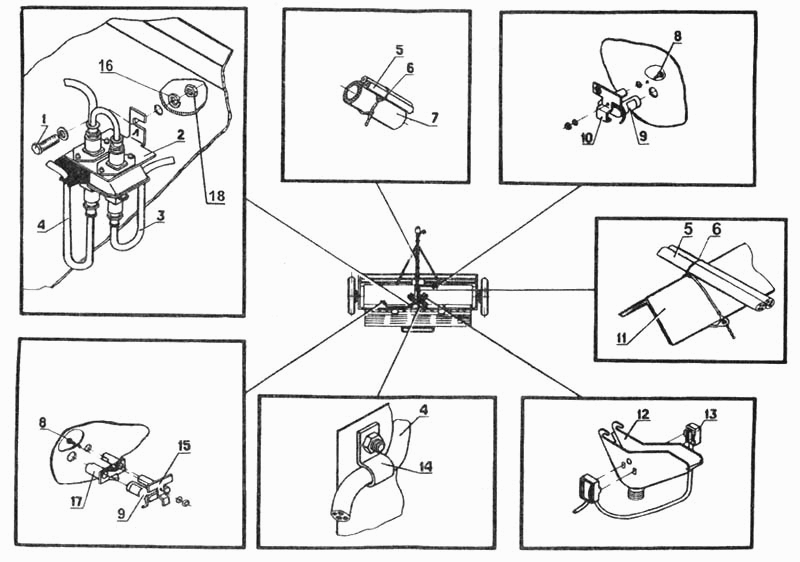

Схема монтажа УСК на сеялке СЗ-3,6А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: М8-6gх20.58.019 ГОСТ 7796-70 Количество на модель: 1
М8-6gх20.58.019 ГОСТ 7796-70
1
2

Номер детали на чертеже:

2

Кронштейн кабеля распределительного

Заводской номер: Кронштейн кабеля распределительного Количество на модель: 2
Кронштейн кабеля распределительного
2
3

Номер детали на чертеже:

3

Кабель датчика уровня

Заводской номер: Кабель датчика уровня Количество на модель: 1
Кабель датчика уровня
1
4

Номер детали на чертеже:

4

Кабель датчика высева

Заводской номер: Кабель датчика высева Количество на модель: 1
Кабель датчика высева
1
5

Номер детали на чертеже:

5

Кабель распределительный

Заводской номер: 156.644.336 Количество на модель: 1
156.644.336
1
6

Номер детали на чертеже:

6

Поясок монтажный

Заводской номер: СЗГ 19.002 Количество на модель: 10
СЗГ 19.002
10
7

Номер детали на чертеже:

7

Рукав высокого давления

Заводской номер: Н 036.85.110 Количество на модель: 2
Н 036.85.110
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: М6-6gх14.58.019 ГОСТ 7798-70 Количество на модель: 2
М6-6gх14.58.019 ГОСТ 7798-70
2
9

Номер детали на чертеже:

9

Датчик уровня

Заводской номер: 155.183.020-06 Количество на модель: 2
155.183.020-06
2
10

Номер детали на чертеже:

10

Планка

Заводской номер: Н-126.11.409 Количество на модель: 1
Н-126.11.409
1
11

Номер детали на чертеже:

11

Уголок

Заводской номер: С 3.703 Количество на модель: 1
С 3.703
1
12

Номер детали на чертеже:

12

Воронка (479182126706)

Заводской номер: Н-127.14.002-01 Количество на модель: 1
Н-127.14.002-01
1
13

Номер детали на чертеже:

13

Датчик высева семян

Заводской номер: 155.183.025 Количество на модель: 2
155.183.025
2
14

Номер детали на чертеже:

14

Скоба

Заводской номер: СУПА 00.4028 Количество на модель: 2
СУПА 00.4028
2
15

Номер детали на чертеже:

15

Планка

Заводской номер: АТТ 00.422 Количество на модель: 1
АТТ 00.422
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 8 65Г 019 ГОСТ 6402 Количество на модель: 1
8 65Г 019 ГОСТ 6402
1
17

Номер детали на чертеже:

17

Чехол защитный

Заводской номер: 158.057.044 Количество на модель: 1
158.057.044
1
18

Номер детали на чертеже:

18

Гайка

Заводской номер: М8-6Н.6.019 ГОСТ 5915-70 Количество на модель: 1
М8-6Н.6.019 ГОСТ 5915-70
1
