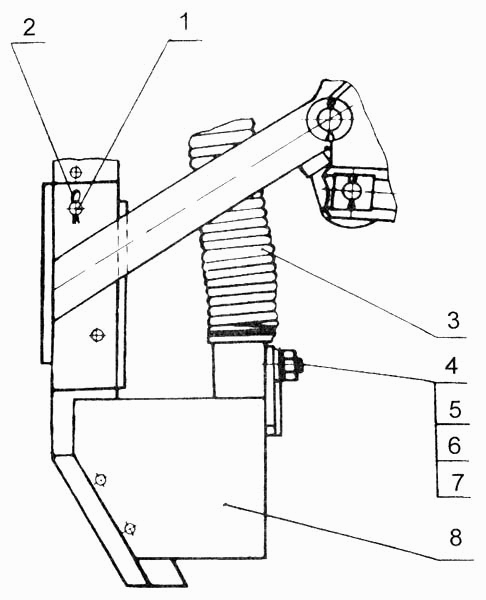

Сошник туковый СУПН-12А

Крепление бункера тукового СУПН-12А Вентилятор 509.046.2200-01 СУПН-12А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Штырь

Заводской номер: СУПК 00.6049А Количество на модель: 1
СУПК 00.6049А
1
2

Номер детали на чертеже:

2

Шплинт пружинный (477310267808)

Заводской номер: С54.602-01 Количество на модель: 1
С54.602-01
1
3

Номер детали на чертеже:

3

Тукопровод

Заводской номер: Н 042.13.000 Количество на модель: 1
Н 042.13.000
1
4

Номер детали на чертеже:

4

Болт М8х20.58.019 ГОСТ 7802-81

Заводской номер: Болт М8х20.58.019 ГОСТ 7802-81 Количество на модель: 1
Болт М8х20.58.019 ГОСТ 7802-81
1
5

Номер детали на чертеже:

5

Гайка М8-6Н.6.019 ГОСТ 5915-70

Заводской номер: Гайка М8-6Н.6.019 ГОСТ 5915-70 Количество на модель: 1
Гайка М8-6Н.6.019 ГОСТ 5915-70
1
6

Номер детали на чертеже:

6

Шайба 8 65Г 019 ГОСТ 6402-70

Заводской номер: Шайба 8 65Г 019 ГОСТ 6402-70 Количество на модель: 1
Шайба 8 65Г 019 ГОСТ 6402-70
1
7

Номер детали на чертеже:

7

Шайба С8.01.10.019 ГОСТ 11371-78

Заводской номер: Шайба С8.01.10.019 ГОСТ 11371-78 Количество на модель: 1
Шайба С8.01.10.019 ГОСТ 11371-78
1
8

Номер детали на чертеже:

8

Сошник туковый

Заводской номер: СУПК 00.2890 Количество на модель: 1
СУПК 00.2890
1
