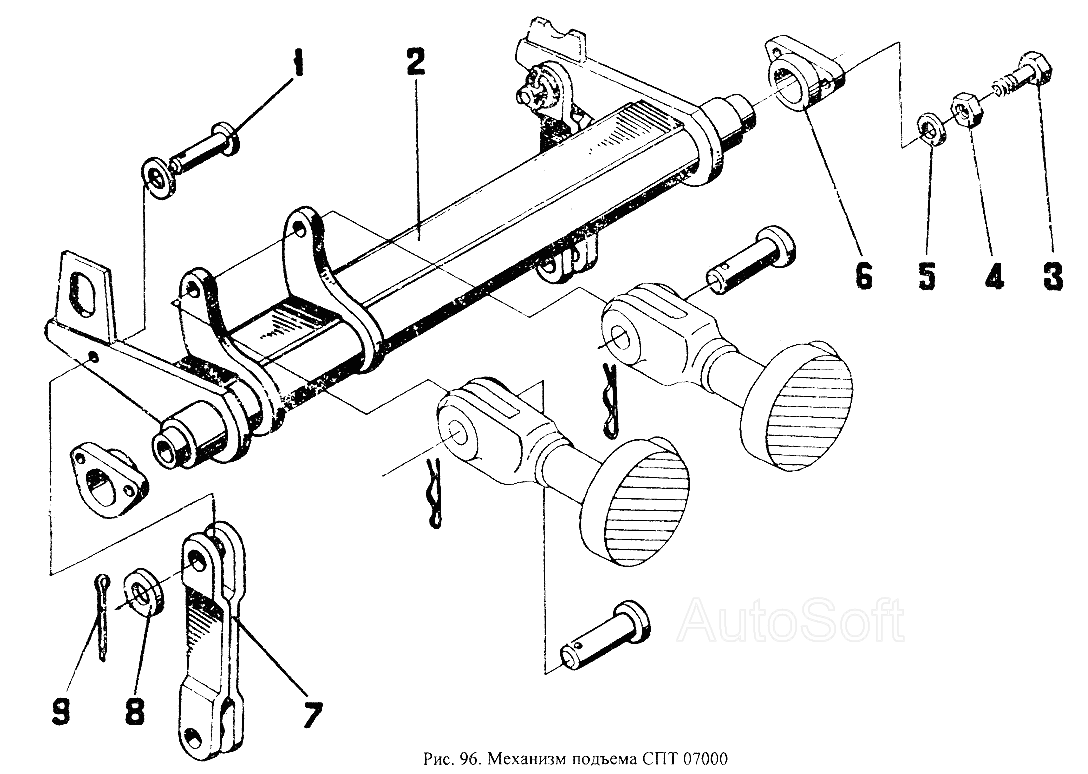

Механизм подъема СПТ07000 СПС-4,2А. Каталог 2005г.

Ограждение СПС31000 СПС-4,2А Автоматический регулятор сцепного веса СПТ32000 СПС-4,2А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Механизм подъема

Заводской номер: СПТ07000 Количество на модель: 2
СПТ07000
2
1

Номер детали на чертеже:

1

Ось 6х18в12(-0,150, -0,350)х55.35Ц9Хр ГОСТ9650-80

Заводской номер: [Ось 6х18в12(-0,150, -0,350)х55.35Ц9Хр ГОСТ9650-80] Количество на модель: 4
[Ось 6х18в12(-0,150, -0,350)х55.35Ц9Хр ГОСТ9650-80]
4
2

Номер детали на чертеже:

2

Вал подъема

Заводской номер: СПТ07010 Количество на модель: 1
СПТ07010
1
3

Номер детали на чертеже:

3

Болт М12-6gх40.58.019 ГОСТ7796-70

Заводской номер: [Болт М12-6gх40.58.019 ГОСТ7796-70] Количество на модель: 4
[Болт М12-6gх40.58.019 ГОСТ7796-70]
4
4

Номер детали на чертеже:

4

Гайка М12-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М12-6Н.6.019 ГОСТ5915-70] Количество на модель: 4
[Гайка М12-6Н.6.019 ГОСТ5915-70]
4
5

Номер детали на чертеже:

5

Шайба 12.65Г.05 ГОСТ6402-70

Заводской номер: [Шайба 12.65Г.05 ГОСТ6402-70] Количество на модель: 4
[Шайба 12.65Г.05 ГОСТ6402-70]
4
6

Номер детали на чертеже:

6

Фланец

Заводской номер: СПС10201 Количество на модель: 2
СПС10201
2
7

Номер детали на чертеже:

7

Тяга

Заводской номер: СПС10060 Количество на модель: 2
СПС10060
2
8

Номер детали на чертеже:

8

Шайба С.18х2,5.09Г2С.019 ГОСТ11371-78

Заводской номер: [Шайба С.18х2,5.09Г2С.019 ГОСТ11371-78] Количество на модель: 4
[Шайба С.18х2,5.09Г2С.019 ГОСТ11371-78]
4
9

Номер детали на чертеже:

9

Шплинт 5х28.016 ГОСТ397-79

Заводской номер: [Шплинт 5х28.016 ГОСТ397-79] Количество на модель: 4
[Шплинт 5х28.016 ГОСТ397-79]
4
