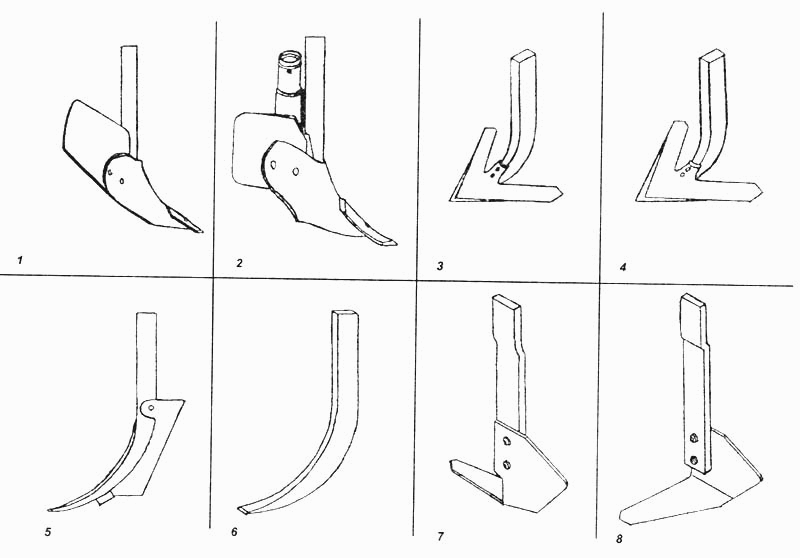

Рабочие органы КРНВ-5.6-02. Каталог 2008г.

Секция бороны КРНВ-5.6-02 Детали для заказа КРНВ-5.6-02

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
1
2
2
2
3
3
3
3
3
4
4
5
5
5
5
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус левый ОСТ 23.2.130

Заводской номер: Н-082.01.000-02 Количество на модель:
Н-082.01.000-02
1

Номер детали на чертеже:

1

Корпус ОСТ 23.2.130

Заводской номер: Н-082.01.000 Количество на модель:
Н-082.01.000
1

Номер детали на чертеже:

1

Корпус правый ОСТ 23.2.130

Заводской номер: Н-082.01.000-01 Количество на модель:
Н-082.01.000-01
2

Номер детали на чертеже:

2

Корпус

Заводской номер: КРН-4 Количество на модель:
КРН-4
2

Номер детали на чертеже:

2

Корпус левый

Заводской номер: КРН-4-02 Количество на модель:
КРН-4-02
2

Номер детали на чертеже:

2

Корпус правый

Заводской номер: КРН-4-01 Количество на модель:
КРН-4-01
3

Номер детали на чертеже:

3

Стойка 11.2 ГОСТ 1343

Заводской номер: Н-043.11.401-01 Количество на модель:
Н-043.11.401-01
3

Номер детали на чертеже:

3

Лапа С-5,1 ГОСТ 1343

Заводской номер: Н-043.05.110 Количество на модель:
Н-043.05.110
3

Номер детали на чертеже:

3

Гайка

Заводской номер: М10-6Н.6.019 ГОСТ 5915 Количество на модель:
М10-6Н.6.019 ГОСТ 5915
3

Номер детали на чертеже:

3

Болт

Заводской номер: Н 043.00.601-01 Количество на модель:
Н 043.00.601-01
3

Номер детали на чертеже:

3

Болт

Заводской номер: Н 043.00.601 Количество на модель:
Н 043.00.601
4

Номер детали на чертеже:

4

Стойка 11.2 ГОСТ 1343

Заводской номер: Н-043.11.401-01 Количество на модель: 13
Н-043.11.401-01
13
4

Номер детали на чертеже:

4

Лапа С-5,3 ГОСТ 1343

Заводской номер: Н-043.05.110-01 Количество на модель: 13
Н-043.05.110-01
13
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 8.65ГО 19 ГОСТ 6402 Количество на модель: 12
8.65ГО 19 ГОСТ 6402
12
5

Номер детали на чертеже:

5

Раструб ножа

Заводской номер: КРН-51 Количество на модель: 12
КРН-51
12
5

Номер детали на чертеже:

5

Лапа с трубой

Заводской номер: КРН-8-2 Количество на модель: 12
КРН-8-2
12
5

Номер детали на чертеже:

5

Гайка

Заводской номер: М8-6Н.6.019 ГОСТ 5915 Количество на модель: 12
М8-6Н.6.019 ГОСТ 5915
12
5

Номер детали на чертеже:

5

Болт

Заводской номер: М8-6gх30.66.019 ГОСТ 7796 Количество на модель: 12
М8-6gх30.66.019 ГОСТ 7796
12
6

Номер детали на чертеже:

6

Лапа

Заводской номер: Н-043.08.401-04 Количество на модель: 12
Н-043.08.401-04
12
7

Номер детали на чертеже:

7

Стойка с лапой

Заводской номер: Н-043.01.170 Количество на модель: 12
Н-043.01.170
12
8

Номер детали на чертеже:

8

Стойка с лапой

Заводской номер: Н-043.01.170-01 Количество на модель: 12
Н-043.01.170-01
12
