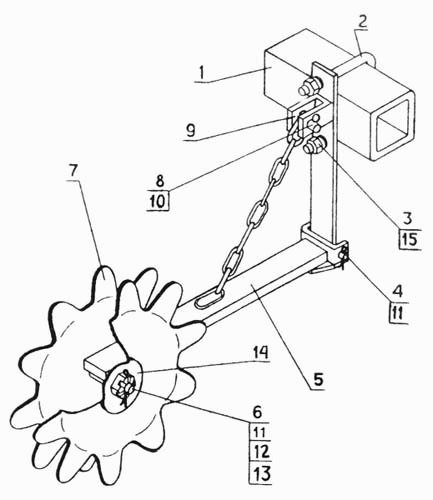

Диски защитные КРНВ-5.6-02. Каталог 2008г.

Аппарат туковысевающий 509.046.2240 КРНВ-5.6-02 Секция бороны КРНВ-5.6-02

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подвеска

Заводской номер: КРН 46.290-01 Количество на модель: 12
КРН 46.290-01
12
1

Номер детали на чертеже:

1

Рама

Заводской номер: КРН 46.010 Количество на модель: 1
КРН 46.010
1
2

Номер детали на чертеже:

2

Скоба

Заводской номер: 2М16х158х175/35.56.Ц9хр ОСТ 23.2.10 Количество на модель: 12
2М16х158х175/35.56.Ц9хр ОСТ 23.2.10
12
3

Номер детали на чертеже:

3

Гайка

Заводской номер: М16-6Н.6.019 ГОСТ 5915 Количество на модель: 24
М16-6Н.6.019 ГОСТ 5915
24
4

Номер детали на чертеже:

4

Ось

Заводской номер: КЛТ 04.605 Количество на модель: 12
КЛТ 04.605
12
5

Номер детали на чертеже:

5

Подвеска

Заводской номер: КРН 46.290 Количество на модель:
КРН 46.290
6

Номер детали на чертеже:

6

Болт

Заводской номер: 2М16-6gх140.66.019 ГОСТ 7795 Количество на модель: 12
2М16-6gх140.66.019 ГОСТ 7795
12
7

Номер детали на чертеже:

7

Диск

Заводской номер: КЛТ 04.407 Количество на модель: 24
КЛТ 04.407
24
8

Номер детали на чертеже:

8

Штырь

Заводской номер: С 4.602-01 Количество на модель: 12
С 4.602-01
12
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: КРН 46.280 Количество на модель: 12
КРН 46.280
12
10

Номер детали на чертеже:

10

Шплинт пружинный

Заводской номер: С 54.602 Количество на модель: 12
С 54.602
12
11

Номер детали на чертеже:

11

Шплинт

Заводской номер: 4х36.019 ГОСТ 397 Количество на модель: 24
4х36.019 ГОСТ 397
24
12

Номер детали на чертеже:

12

Гайка

Заводской номер: М16-6Н.04.019 ГОСТ 5915 Количество на модель: 12
М16-6Н.04.019 ГОСТ 5915
12
13

Номер детали на чертеже:

13

Шайба

Заводской номер: С16х1.01.019ГОСТ 11371 Количество на модель: 12
С16х1.01.019ГОСТ 11371
12
14

Номер детали на чертеже:

14

Накладка

Заводской номер: КЛТ 04.406 Количество на модель: 24
КЛТ 04.406
24
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 16.65Г.019 ГОСТ 6402 Количество на модель: 24
16.65Г.019 ГОСТ 6402
24
