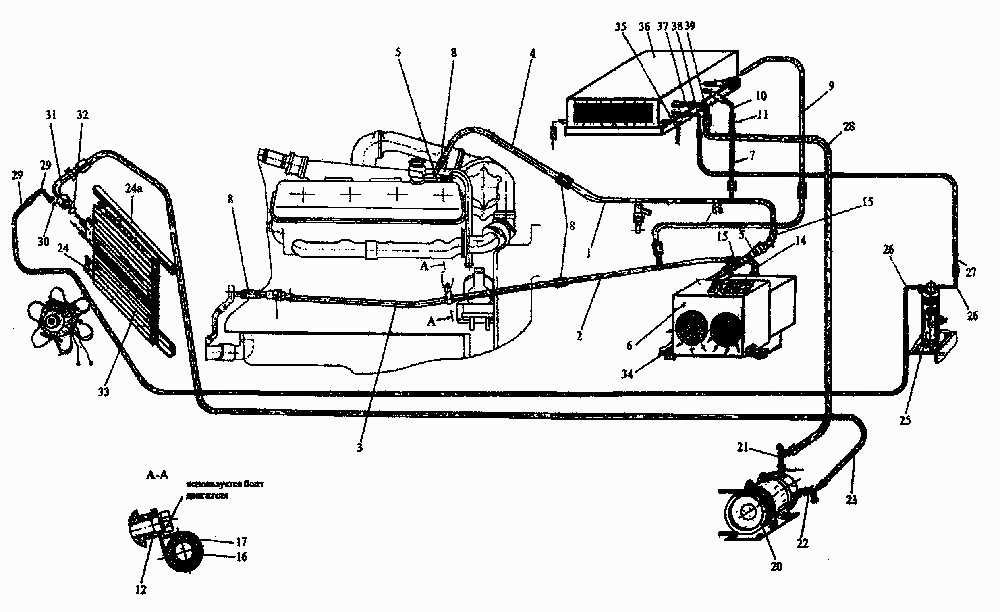

Система кондиционирования, вентиляции и отопления воздуха кабины K-744P1. Каталог 2001г.

Сиденье дополнительное K-744P1 Принадлежности кабины K-744P1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: 744Р-8110010 Количество на модель: 1
744Р-8110010
1
2

Номер детали на чертеже:

2

Труба

Заводской номер: 744Р-8110020 Количество на модель: 1
744Р-8110020
1
3

Номер детали на чертеже:

3

Труба

Заводской номер: 744Р-8110011-07 Количество на модель: 1
744Р-8110011-07
1
4

Номер детали на чертеже:

4

Труба

Заводской номер: 744Р-8110011 Количество на модель: 1
744Р-8110011
1
5

Номер детали на чертеже:

5

Кран ВС-11(Кр.29) ОСТ 37.001.241-81

Заводской номер: [Кран ВС-11(Кр.29) ОСТ 37.001.241-81] Количество на модель: 4
[Кран ВС-11(Кр.29) ОСТ 37.001.241-81]
4
6

Номер детали на чертеже:

6

Отопитель ОТ-2-У2-24-03 ТУ 3-760.0-93

Заводской номер: [Отопитель ОТ-2-У2-24-03 ТУ 3-760.0-93] Количество на модель: 1
[Отопитель ОТ-2-У2-24-03 ТУ 3-760.0-93]
1
7

Номер детали на чертеже:

7

Труба

Заводской номер: 744Р-8110011-01 Количество на модель: 1
744Р-8110011-01
1
8

Номер детали на чертеже:

8

Трубка

Заводской номер: 701.81.00.014-1 Количество на модель: 10
701.81.00.014-1
10
8

Номер детали на чертеже:

8

Труба

Заводской номер: 744Р-8110011-02 Количество на модель: 1
744Р-8110011-02
1
9

Номер детали на чертеже:

9

Труба

Заводской номер: 744Р-8110011-04 Количество на модель: 1
744Р-8110011-04
1
10

Номер детали на чертеже:

10

Труба

Заводской номер: 744Р-8110011-03 Количество на модель: 1
744Р-8110011-03
1
11

Номер детали на чертеже:

11

Кран «КОNVЕКТА»

Заводской номер: Н14-001-071 Количество на модель: 1
Н14-001-071
1
12

Номер детали на чертеже:

12

Проставка

Заводской номер: 700.11.00.047 Количество на модель: 2
700.11.00.047
2
14

Номер детали на чертеже:

14

Трубка

Заводской номер: 744Р-8110015-1 Количество на модель: 1
744Р-8110015-1
1
15

Номер детали на чертеже:

15

Трубка

Заводской номер: 744Р-8110015-1-01 Количество на модель: 2
744Р-8110015-1-01
2
16

Номер детали на чертеже:

16

Скоба 22.29.9,0 ОСТ 23.2.121-84

Заводской номер: [Скоба 22.29.9,0 ОСТ 23.2.121-84] Количество на модель: 1
[Скоба 22.29.9,0 ОСТ 23.2.121-84]
1
17

Номер детали на чертеже:

17

Втулка

Заводской номер: 700А.11.00.057-02 Количество на модель: 12
700А.11.00.057-02
12
20

Номер детали на чертеже:

20

Компрессор

Заводской номер: ВКО-SАNSТА043SD5Н14В/24V Количество на модель: 1
ВКО-SАNSТА043SD5Н14В/24V
1
21

Номер детали на чертеже:

21

Угольник

Заводской номер: NW12/90°/3/4""(Н12-000-733) Количество на модель: 1
NW12/90°/3/4""(Н12-000-733)
1
22

Номер детали на чертеже:

22

Угольник

Заводской номер: NW10/90°/7/8""(Н12-000-732) Количество на модель: 1
NW10/90°/7/8""(Н12-000-732)
1
23

Номер детали на чертеже:

23

Рукав

Заводской номер: NW10R134а12/22(Н12-000-702) Количество на модель:
NW10R134а12/22(Н12-000-702)
24

Номер детали на чертеже:

24

Уголок

Заводской номер: 744Р-8100090 Количество на модель: 1
744Р-8100090
1
24

Номер детали на чертеже:

24

Уголок

Заводской номер: 744Р-8100090-01 Количество на модель: 1
744Р-8100090-01
1
25

Номер детали на чертеже:

25

Влагомаслоотделитель

Заводской номер: 2х5/8"ОR/1х7/16"ОR(Н14-001-036) Количество на модель: 1
2х5/8"ОR/1х7/16"ОR(Н14-001-036)
1
26

Номер детали на чертеже:

26

Угольник

Заводской номер: NW8/90°/5/8""(Н12-000-728) Количество на модель: 4
NW8/90°/5/8""(Н12-000-728)
4
27

Номер детали на чертеже:

27

Рукав

Заводской номер: NW8R134а12/22(Н12-000-701) Количество на модель:
NW8R134а12/22(Н12-000-701)
28

Номер детали на чертеже:

28

Рукав

Заводской номер: NW12R134а12/22(Н12-000-703) Количество на модель:
NW12R134а12/22(Н12-000-703)
30

Номер детали на чертеже:

30

Кольцо

Заводской номер: 5/8"NW8R134а Количество на модель: 4
5/8"NW8R134а
4
31

Номер детали на чертеже:

31

Угольник

Заводской номер: (Н12-000-715)NW10/90°/3/4"(Н12-000-729) Количество на модель: 1
(Н12-000-715)NW10/90°/3/4"(Н12-000-729)
1
32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 3/4"NW10R134а(Н12-000-716) Количество на модель: 2
3/4"NW10R134а(Н12-000-716)
2
33

Номер детали на чертеже:

33

Конденсатор

Заводской номер: В76-045084-121а2UКD108/4/24V Количество на модель: 1
В76-045084-121а2UКD108/4/24V
1
34

Номер детали на чертеже:

34

Плита

Заводской номер: 744-8110030 Количество на модель: 1
744-8110030
1
35

Номер детали на чертеже:

35

Рукав

Заводской номер: 10mm1Dх15mmАD(Н12-002-429) Количество на модель:
10mm1Dх15mmАD(Н12-002-429)
36

Номер детали на чертеже:

36

Кондиционер

Заводской номер: В78-055024А206VD2051/4-24V Количество на модель: 1
В78-055024А206VD2051/4-24V
1
37

Номер детали на чертеже:

37

Кольцо

Заводской номер: 7/8"NW12R134а(Н12-000-717) Количество на модель: 2
7/8"NW12R134а(Н12-000-717)
2
38

Номер детали на чертеже:

38

Угольник

Заводской номер: NW8/90°/5/8"(Н12-000-728) Количество на модель: 4
NW8/90°/5/8"(Н12-000-728)
4
39

Номер детали на чертеже:

39

Угольник

Заводской номер: NW12/90°/7/8""(Н12-000-730) Количество на модель: 1
NW12/90°/7/8""(Н12-000-730)
1
