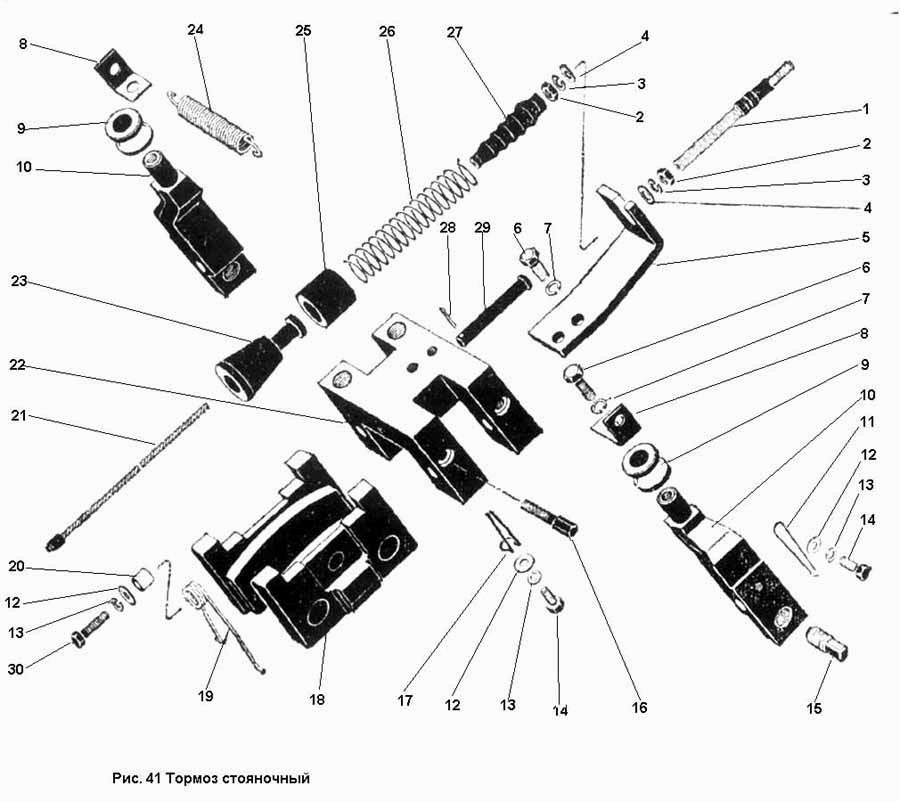

Тормоз стояночный К-701

Цилиндр поворота К-701 Система тормозная К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Тормоз стояночный

Заводской номер: 700А.00.23.100 Количество на модель:
700А.00.23.100
1

Номер детали на чертеже:

1

Оболочка

Заводской номер: 700А.00.23.060 Количество на модель:
700А.00.23.060
2

Номер детали на чертеже:

2

Гайка М12 ГОСТ 5927-70

Заводской номер: Гайка М12 ГОСТ 5927-70 Количество на модель: 4
Гайка М12 ГОСТ 5927-70
4
3

Номер детали на чертеже:

3

Шайба 12.65Г ГОСТ 6402-70

Заводской номер: Шайба 12.65Г ГОСТ 6402-70 Количество на модель: 4
Шайба 12.65Г ГОСТ 6402-70
4
4

Номер детали на чертеже:

4

Шайба 12.01 ГОСТ 11371-78

Заводской номер: Шайба 12.01 ГОСТ 11371-78 Количество на модель: 3
Шайба 12.01 ГОСТ 11371-78
3
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 700А.00.23.056 Количество на модель: 1
700А.00.23.056
1
6

Номер детали на чертеже:

6

Болт М10Х20 ГОСТ 7808-70

Заводской номер: Болт М10Х20 ГОСТ 7808-70 Количество на модель: 3
Болт М10Х20 ГОСТ 7808-70
3
7

Номер детали на чертеже:

7

Шайба 10.65Г ГОСТ 6402-70

Заводской номер: Шайба 10.65Г ГОСТ 6402-70 Количество на модель: 7
Шайба 10.65Г ГОСТ 6402-70
7
8

Номер детали на чертеже:

8

Уголок

Заводской номер: 700А.00.23.066 Количество на модель: 2
700А.00.23.066
2
9

Номер детали на чертеже:

9

Ролик

Заводской номер: 700А.00.23.055 Количество на модель: 2
700А.00.23.055
2
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: 700А.00.23.052 Количество на модель: 2
700А.00.23.052
2
11

Номер детали на чертеже:

11

Стопор

Заводской номер: 700А.00.23.063 Количество на модель: 2
700А.00.23.063
2
12

Номер детали на чертеже:

12

Шайба 8.01 ГОСТ 11371-78

Заводской номер: Шайба 8.01 ГОСТ 11371-78 Количество на модель: 8
Шайба 8.01 ГОСТ 11371-78
8
13

Номер детали на чертеже:

13

Шайба 8.65Г ГОСТ 6402-70

Заводской номер: Шайба 8.65Г ГОСТ 6402-70 Количество на модель: 8
Шайба 8.65Г ГОСТ 6402-70
8
14

Номер детали на чертеже:

14

Болт М8Х16 ГОСТ 7808-70

Заводской номер: Болт М8Х16 ГОСТ 7808-70 Количество на модель: 6
Болт М8Х16 ГОСТ 7808-70
6
15

Номер детали на чертеже:

15

Винт

Заводской номер: 700А.00.23.058 Количество на модель: 2
700А.00.23.058
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: 700А.00.23.062 Количество на модель: 4
700А.00.23.062
4
17

Номер детали на чертеже:

17

Стопор

Заводской номер: 700А.00.23.061 Количество на модель: 4
700А.00.23.061
4
18

Номер детали на чертеже:

18

Колодка

Заводской номер: 700А.00.23.110 Количество на модель: 2
700А.00.23.110
2
19

Номер детали на чертеже:

19

Пружина

Заводской номер: 700А.00.23.059.1 Количество на модель: 2
700А.00.23.059.1
2
20

Номер детали на чертеже:

20

Втулка

Заводской номер: 700А.00.23.065 Количество на модель: 2
700А.00.23.065
2
21

Номер детали на чертеже:

21

Трос

Заводской номер: 700А.00.23.120 Количество на модель: 1
700А.00.23.120
1
22

Номер детали на чертеже:

22

Суппорт

Заводской номер: 700А.00.23.049 Количество на модель: 1
700А.00.23.049
1
23

Номер детали на чертеже:

23

Конус

Заводской номер: 700А.00.23.053 Количество на модель:
700А.00.23.053
24

Номер детали на чертеже:

24

Пружина

Заводской номер: 700А.00.23.057 Количество на модель: 1
700А.00.23.057
1
25

Номер детали на чертеже:

25

Втулка

Заводской номер: 700А.00.23.074 Количество на модель: 1
700А.00.23.074
1
26

Номер детали на чертеже:

26

Пружина

Заводской номер: 700А.00.23.064 Количество на модель: 1
700А.00.23.064
1
27

Номер детали на чертеже:

27

Кожух

Заводской номер: 700А.00.23.031 Количество на модель: 1
700А.00.23.031
1
28

Номер детали на чертеже:

28

Шплинт 25Х16 ГОСТ 397-79

Заводской номер: Шплинт 25Х16 ГОСТ 397-79 Количество на модель: 2
Шплинт 25Х16 ГОСТ 397-79
2
29

Номер детали на чертеже:

29

Ось 12-12С5Х115 ГОСТ 9650-71

Заводской номер: Ось 12-12С5Х115 ГОСТ 9650-71 Количество на модель: 2
Ось 12-12С5Х115 ГОСТ 9650-71
2
30

Номер детали на чертеже:

30

Болт М8Х30 ГОСТ 7808-70

Заводской номер: Болт М8Х30 ГОСТ 7808-70 Количество на модель: 2
Болт М8Х30 ГОСТ 7808-70
2
