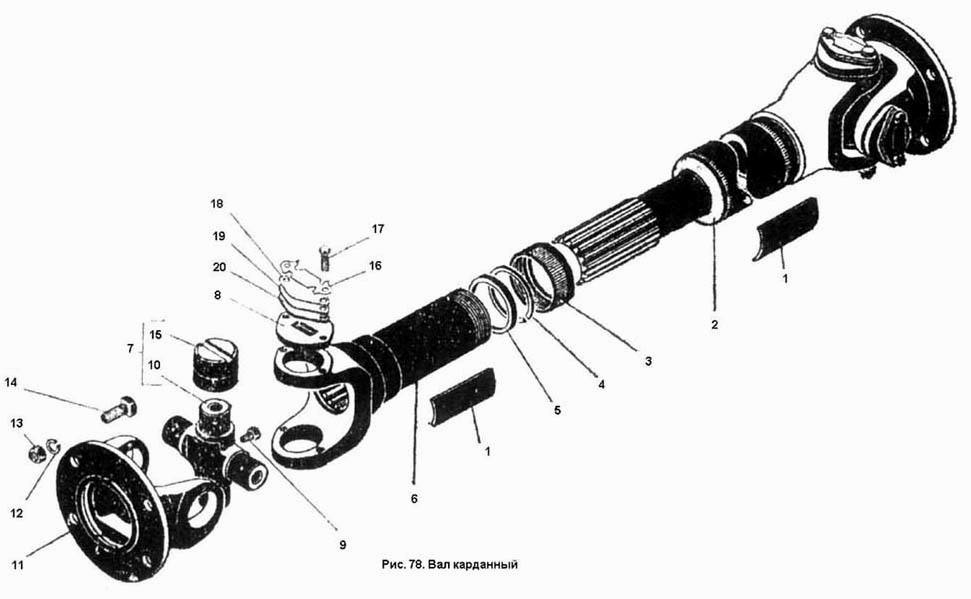

Вал карданный К-701

Вал карданный К-701 Опора промежуточная К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Вал карданный

Заводской номер: 700А.42.39.000-2 Количество на модель:
700А.42.39.000-2
1

Номер детали на чертеже:

1

Пластина балансировочная

Заводской номер: 200-2202069 Количество на модель: 1
200-2202069
1
2

Номер детали на чертеже:

2

Вал карданный в сборе

Заводской номер: 700А.42.39.020 Количество на модель: 1
700А.42.39.020
1
3

Номер детали на чертеже:

3

Гайка

Заводской номер: 200-2201087 Количество на модель: 1
200-2201087
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 200-2201089 Количество на модель: 1
200-2201089
1
5

Номер детали на чертеже:

5

Сальник

Заводской номер: 500-2201088 Количество на модель: 1
500-2201088
1
6

Номер детали на чертеже:

6

Вилка скользящая

Заводской номер: 500-2201047 Количество на модель: 1
500-2201047
1
7

Номер детали на чертеже:

7

Крестовина с подшипниками (комплект)

Заводской номер: 701.22.08.010Р Количество на модель: 1
701.22.08.010Р
1
8

Номер детали на чертеже:

8

Крышка подшипника

Заводской номер: 200-2201040 Количество на модель: 8
200-2201040
8
9

Номер детали на чертеже:

9

Пробка КГ 1/8" ГОСТ 12720-67

Заводской номер: Пробка КГ 1/8" ГОСТ 12720-67 Количество на модель: 2
Пробка КГ 1/8" ГОСТ 12720-67
2
10

Номер детали на чертеже:

10

Крестовина

Заводской номер: 701.22.08.013 Количество на модель: 2
701.22.08.013
2
11

Номер детали на чертеже:

11

Фланец

Заводской номер: 700А.22.08.013-1 Количество на модель: 2
700А.22.08.013-1
2
12

Номер детали на чертеже:

12

Шайба 16.65Г ГОСТ 6402-70

Заводской номер: Шайба 16.65Г ГОСТ 6402-70 Количество на модель: 8
Шайба 16.65Г ГОСТ 6402-70
8
13

Номер детали на чертеже:

13

Гайка М16Х1.5 ГОСТ 5927-70

Заводской номер: Гайка М16Х1.5 ГОСТ 5927-70 Количество на модель: 8
Гайка М16Х1.5 ГОСТ 5927-70
8
14

Номер детали на чертеже:

14

Болт

Заводской номер: 700.22.00.013 Количество на модель: 8
700.22.00.013
8
15

Номер детали на чертеже:

15

Подшипник 804707К3С10 ТУ 37.006.065-74

Заводской номер: Подшипник 804707К3С10 ТУ 37.006.065-74 Количество на модель: 8
Подшипник 804707К3С10 ТУ 37.006.065-74
8
16

Номер детали на чертеже:

16

Планка стопорная

Заводской номер: 200-2201041 Количество на модель: 8
200-2201041
8
17

Номер детали на чертеже:

17

Болт М8Х1Х16 ГОСТ 7808-70

Заводской номер: Болт М8Х1Х16 ГОСТ 7808-70 Количество на модель: 16
Болт М8Х1Х16 ГОСТ 7808-70
16
18

Номер детали на чертеже:

18

Пластина балансировочная

Заводской номер: 700.22.08.036-1 Количество на модель: 3
700.22.08.036-1
3
19

Номер детали на чертеже:

19

Пластина балансировочная

Заводской номер: 700.22.08.036-2 Количество на модель: 3
700.22.08.036-2
3
20

Номер детали на чертеже:

20

Пластина балансировочная

Заводской номер: 700.22.08.036-3 Количество на модель: 3
700.22.08.036-3
3
