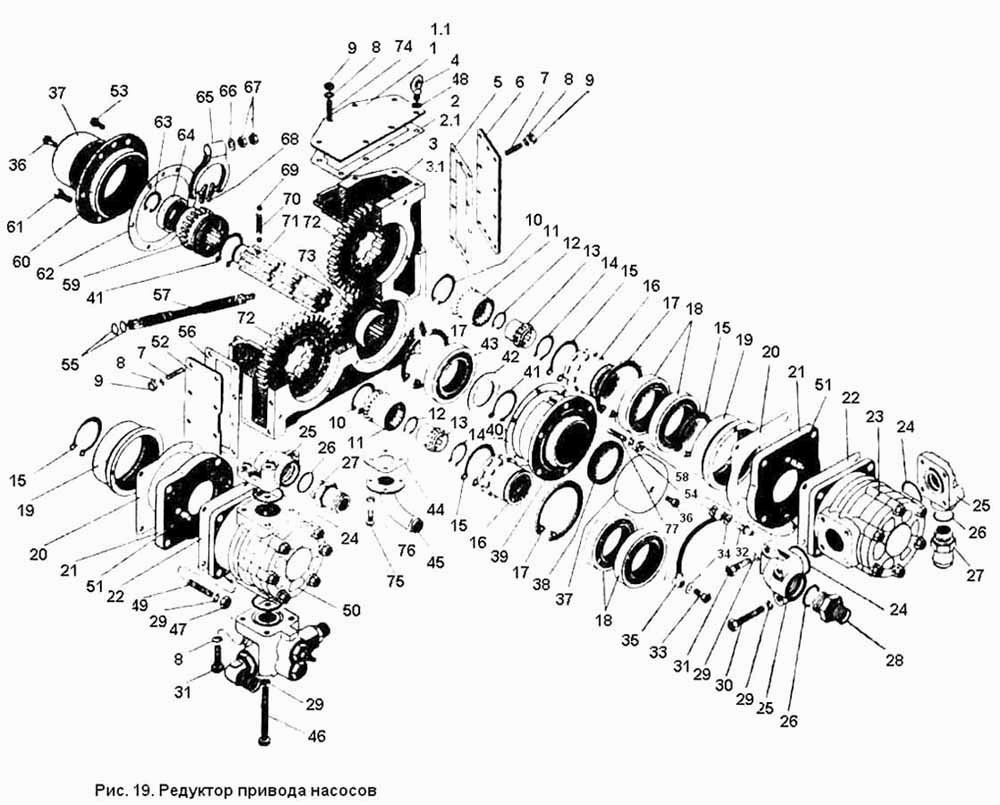

Редуктор привода насоса К-701

Установка редуктора с полужесткой муфтой К-701 Установка коробки передач К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Редуктор привода насосов

Заводской номер: 701.16.02.000-1 Количество на модель:
701.16.02.000-1
73

Номер детали на чертеже:

73

Шпилька

Заводской номер: 701.16.02.017 Количество на модель:
701.16.02.017
1

Номер детали на чертеже:

1

Крышка

Заводской номер: 701.16.02.013 Количество на модель:
701.16.02.013
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 701.16.02.015 Количество на модель:
701.16.02.015
3

Номер детали на чертеже:

3

Картер

Заводской номер: 701.16.02.011-2 Количество на модель:
701.16.02.011-2
4

Номер детали на чертеже:

4

Рым-болт М10 ГОСТ 4551-73

Заводской номер: Рым-болт М10 ГОСТ 4551-73 Количество на модель: 2
Рым-болт М10 ГОСТ 4551-73
2
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 700А.16.02.036 Количество на модель: 1
700А.16.02.036
1
6

Номер детали на чертеже:

6

Крышка

Заводской номер: 700А.16.02.032 Количество на модель: 1
700А.16.02.032
1
7

Номер детали на чертеже:

7

Шпилька М10Х22 ГОСТ 22034-76

Заводской номер: Шпилька М10Х22 ГОСТ 22034-76 Количество на модель: 24
Шпилька М10Х22 ГОСТ 22034-76
24
8

Номер детали на чертеже:

8

Шайба 10.65Г ГОСТ 6402-70

Заводской номер: Шайба 10.65Г ГОСТ 6402-70 Количество на модель: 32
Шайба 10.65Г ГОСТ 6402-70
32
9

Номер детали на чертеже:

9

Гайка М10 ГОСТ 5927-70

Заводской номер: Гайка М10 ГОСТ 5927-70 Количество на модель: 32
Гайка М10 ГОСТ 5927-70
32
10

Номер детали на чертеже:

10

Кольцо В70 ГОСТ 14943 68

Заводской номер: Кольцо В70 ГОСТ 14943 68 Количество на модель: 2
Кольцо В70 ГОСТ 14943 68
2
11

Номер детали на чертеже:

11

Муфта плавающая

Заводской номер: 700А.16.02.024 Количество на модель: 2
700А.16.02.024
2
12

Номер детали на чертеже:

12

Кольцо В45 ГОСТ 14942-68

Заводской номер: Кольцо В45 ГОСТ 14942-68 Количество на модель: 2
Кольцо В45 ГОСТ 14942-68
2
13

Номер детали на чертеже:

13

Муфта

Заводской номер: 700А.16.02.025 Количество на модель: 2
700А.16.02.025
2
14

Номер детали на чертеже:

14

Кольцо Б45 ГОСТ 14944-68

Заводской номер: Кольцо Б45 ГОСТ 14944-68 Количество на модель: 2
Кольцо Б45 ГОСТ 14944-68
2
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 700А.16.02.044 Количество на модель: 4
700А.16.02.044
4
15

Номер детали на чертеже:

15

Кольцо В90 ГОСТ 13942-68

Заводской номер: Кольцо В90 ГОСТ 13942-68 Количество на модель: 4
Кольцо В90 ГОСТ 13942-68
4
15

Номер детали на чертеже:

15

Трубопровод в сборе

Заводской номер: 700А.16.02.090 Количество на модель: 1
700А.16.02.090
1
16

Номер детали на чертеже:

16

Втулка

Заводской номер: 700А.16.02.054 Количество на модель: 2
700А.16.02.054
2
17

Номер детали на чертеже:

17

Кольцо В140 ГОСТ 13944-68

Заводской номер: Кольцо В140 ГОСТ 13944-68 Количество на модель: 3
Кольцо В140 ГОСТ 13944-68
3
18

Номер детали на чертеже:

18

Подшипник 118 ГОСТ 8338-75

Заводской номер: Подшипник 118 ГОСТ 8338-75 Количество на модель: 4
Подшипник 118 ГОСТ 8338-75
4
19

Номер детали на чертеже:

19

Стакан

Заводской номер: 700А.16.02.057 Количество на модель: 2
700А.16.02.057
2
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: 700А.16.02.063 Количество на модель: 2
700А.16.02.063
2
21

Номер детали на чертеже:

21

Насос НШ67-Л

Заводской номер: 700А.16.02.050-1 Количество на модель: 1
700А.16.02.050-1
1
21

Номер детали на чертеже:

21

Фланец

Заводской номер: 700А.16.02.055 Количество на модель: 1
700А.16.02.055
1
22

Номер детали на чертеже:

22

Прокладка

Заводской номер: 700А.16.02.064 Количество на модель: 2
700А.16.02.064
2
24

Номер детали на чертеже:

24

Кольцо V-75Х70-4 ГОСТ 18829-74

Заводской номер: Кольцо V-75Х70-4 ГОСТ 18829-74 Количество на модель: 4
Кольцо V-75Х70-4 ГОСТ 18829-74
4
25

Номер детали на чертеже:

25

Муфта угловая

Заводской номер: 700А.16.02.039 Количество на модель: 3
700А.16.02.039
3
26

Номер детали на чертеже:

26

Кольцо V-50Х45-3 ГОСТ 18829-73

Заводской номер: Кольцо V-50Х45-3 ГОСТ 18829-73 Количество на модель: 4
Кольцо V-50Х45-3 ГОСТ 18829-73
4
27

Номер детали на чертеже:

27

Штуцер

Заводской номер: 700А.16.02.045 Количество на модель: 2
700А.16.02.045
2
28

Номер детали на чертеже:

28

Штуцер

Заводской номер: 700А.16.02.046 Количество на модель: 1
700А.16.02.046
1
29

Номер детали на чертеже:

29

Шайба 12.65Г ГОСТ 6402-70

Заводской номер: Шайба 12.65Г ГОСТ 6402-70 Количество на модель: 24
Шайба 12.65Г ГОСТ 6402-70
24
30

Номер детали на чертеже:

30

Болт М12Х80 ГОСТ 7811-70

Заводской номер: Болт М12Х80 ГОСТ 7811-70 Количество на модель: 6
Болт М12Х80 ГОСТ 7811-70
6
31

Номер детали на чертеже:

31

Болт М12Х45 ГОСТ 7811-70

Заводской номер: Болт М12Х45 ГОСТ 7811-70 Количество на модель: 8
Болт М12Х45 ГОСТ 7811-70
8
39

Номер детали на чертеже:

39

Крышка

Заводской номер: 700А.16.02.048 Количество на модель: 1
700А.16.02.048
1
40

Номер детали на чертеже:

40

Прокладка

Заводской номер: 700А.16.02.062 Количество на модель: 1
700А.16.02.062
1
41

Номер детали на чертеже:

41

Кольцо В60 ГОСТ 13942-68

Заводской номер: Кольцо В60 ГОСТ 13942-68 Количество на модель: 2
Кольцо В60 ГОСТ 13942-68
2
42

Номер детали на чертеже:

42

Кольцо

Заводской номер: 700А.16.02.056 Количество на модель: 1
700А.16.02.056
1
42

Номер детали на чертеже:

42

Штуцер

Заводской номер: 700А.16.02.058 Количество на модель: 1
700А.16.02.058
1
44

Номер детали на чертеже:

44

Прокладка

Заводской номер: 700.17.01.251-1 Количество на модель: 1
700.17.01.251-1
1
44

Номер детали на чертеже:

44

Подшипник 1216 ГОСТ 5720-75

Заводской номер: Подшипник 1216 ГОСТ 5720-75 Количество на модель: 1
Подшипник 1216 ГОСТ 5720-75
1
44

Номер детали на чертеже:

44

Болт зажимной

Заводской номер: 700.11.00.039 Количество на модель: 1
700.11.00.039
1
45

Номер детали на чертеже:

45

Патрубок в сборе

Заводской номер: 700А.16.02.110 Количество на модель: 1
700А.16.02.110
1
46

Номер детали на чертеже:

46

Болт М12Х130 ГОСТ 7811-70

Заводской номер: Болт М12Х130 ГОСТ 7811-70 Количество на модель: 2
Болт М12Х130 ГОСТ 7811-70
2
46

Номер детали на чертеже:

46

Болт М8Х25 ГОСТ 7808-70

Заводской номер: Болт М8Х25 ГОСТ 7808-70 Количество на модель: 2
Болт М8Х25 ГОСТ 7808-70
2
47

Номер детали на чертеже:

47

Гайка М12 ГОСТ 1927-70

Заводской номер: Гайка М12 ГОСТ 1927-70 Количество на модель: 8
Гайка М12 ГОСТ 1927-70
8
47

Номер детали на чертеже:

47

Крышка

Заводской номер: 700А.16.02.067 Количество на модель: 2
700А.16.02.067
2
48

Номер детали на чертеже:

48

Уплотнение ЛК БСК 75-100-12/14 ЛК 02480-00

Заводской номер: Уплотнение ЛК БСК 75-100-12/14 ЛК 02480- Количество на модель: 1
Уплотнение ЛК БСК 75-100-12/14 ЛК 02480-
1
48

Номер детали на чертеже:

48

Шайба

Заводской номер: 700.16.05.025 Количество на модель: 2
700.16.05.025
2
49

Номер детали на чертеже:

49

Шпилька М12Х60 ГОСТ 22034-76

Заводской номер: Шпилька М12Х60 ГОСТ 22034-76 Количество на модель: 8
Шпилька М12Х60 ГОСТ 22034-76
8
50

Номер детали на чертеже:

50

Насос НШ100-Л-2

Заводской номер: 700А.16.02.060-1 Количество на модель: 1
700А.16.02.060-1
1
51

Номер детали на чертеже:

51

Штифт 6Пр2Х20 ГОСТ 1128-70

Заводской номер: Штифт 6Пр2Х20 ГОСТ 1128-70 Количество на модель: 2
Штифт 6Пр2Х20 ГОСТ 1128-70
2
52

Номер детали на чертеже:

52

Крышка

Заводской номер: 700А.16.02.033 Количество на модель: 1
700А.16.02.033
1
54

Номер детали на чертеже:

54

Болт 3М8Х20 ГОСТ 7808-70

Заводской номер: Болт 3М8Х20 ГОСТ 7808-70 Количество на модель: 1
Болт 3М8Х20 ГОСТ 7808-70
1
54

Номер детали на чертеже:

54

Шайба 8.651 ГОСТ 6402-70

Заводской номер: Шайба 8.651 ГОСТ 6402-70 Количество на модель: 1
Шайба 8.651 ГОСТ 6402-70
1
55

Номер детали на чертеже:

55

Кольцо Н1-20Х 16-4 ГОСТ 1882974

Заводской номер: Кольцо Н1-20Х 16-4 ГОСТ 1882974 Количество на модель: 2
Кольцо Н1-20Х 16-4 ГОСТ 1882974
2
56

Номер детали на чертеже:

56

Прокладка

Заводской номер: 700А.16.02.037 Количество на модель: 1
700А.16.02.037
1
57

Номер детали на чертеже:

57

Валик

Заводской номер: 700А.16.02.031-1 Количество на модель: 1
700А.16.02.031-1
1
58

Номер детали на чертеже:

58

Гайка М8 ГОСТ 5927-70

Заводской номер: Гайка М8 ГОСТ 5927-70 Количество на модель: 1
Гайка М8 ГОСТ 5927-70
1
59

Номер детали на чертеже:

59

Муфта

Заводской номер: 700А.16.02.052 Количество на модель: 1
700А.16.02.052
1
60

Номер детали на чертеже:

60

Крышка

Заводской номер: 700А.16.02.049 Количество на модель: 1
700А.16.02.049
1
61

Номер детали на чертеже:

61

Болт 3М10Х20 ГОСТ 7808-70

Заводской номер: Болт 3М10Х20 ГОСТ 7808-70 Количество на модель: 5
Болт 3М10Х20 ГОСТ 7808-70
5
62

Номер детали на чертеже:

62

Прокладка

Заводской номер: 700А.16.02.035 Количество на модель: 1
700А.16.02.035
1
63

Номер детали на чертеже:

63

Кольцо В40 ГОСТ 14942-68

Заводской номер: Кольцо В40 ГОСТ 14942-68 Количество на модель: 1
Кольцо В40 ГОСТ 14942-68
1
64

Номер детали на чертеже:

64

Подшипник 80208 ГОСТ 7242-70

Заводской номер: Подшипник 80208 ГОСТ 7242-70 Количество на модель: 1
Подшипник 80208 ГОСТ 7242-70
1
65

Номер детали на чертеже:

65

Вилка

Заводской номер: 700А.16.02.051 Количество на модель: 1
700А.16.02.051
1
66

Номер детали на чертеже:

66

Шайба 16.01 ГОСТ 11171-78

Заводской номер: Шайба 16.01 ГОСТ 11171-78 Количество на модель: 1
Шайба 16.01 ГОСТ 11171-78
1
67

Номер детали на чертеже:

67

Гайка М16 ГОСТ 5927-70

Заводской номер: Гайка М16 ГОСТ 5927-70 Количество на модель: 2
Гайка М16 ГОСТ 5927-70
2
68

Номер детали на чертеже:

68

Сухарь

Заводской номер: 700.17.01.248 Количество на модель: 2
700.17.01.248
2
69

Номер детали на чертеже:

69

Шарик БV 8 мм Н ГОСТ 3722-60

Заводской номер: Шарик БV 8 мм Н ГОСТ 3722-60 Количество на модель: 2
Шарик БV 8 мм Н ГОСТ 3722-60
2
70

Номер детали на чертеже:

70

Пружина

Заводской номер: 700А.16.02.059 Количество на модель: 1
700А.16.02.059
1
71

Номер детали на чертеже:

71

Вал

Заводской номер: 700А.16.02.047 Количество на модель: 1
700А.16.02.047
1
72

Номер детали на чертеже:

72

Шестерня

Заводской номер: 701.16.02.024 Количество на модель: 2
701.16.02.024
2
74

Номер детали на чертеже:

74

Шестерня

Заводской номер: 701.16.02.022 Количество на модель: 1
701.16.02.022
1
75

Номер детали на чертеже:

75

Болт М10Х25 ГОСТ 7808-70

Заводской номер: Болт М10Х25 ГОСТ 7808-70 Количество на модель: 4
Болт М10Х25 ГОСТ 7808-70
4
76

Номер детали на чертеже:

76

Прокладка

Заводской номер: 700А.16.02.069 Количество на модель: 1
700А.16.02.069
1
77

Номер детали на чертеже:

77

Шпилька М8Х20 ГОСТ 22014-76

Заводской номер: Шпилька М8Х20 ГОСТ 22014-76 Количество на модель: 1
Шпилька М8Х20 ГОСТ 22014-76
1
301

Номер детали на чертеже:

301

Картер

Заводской номер: 700А.16.02.011-2 Количество на модель: 1
700А.16.02.011-2
1
Установка редуктора с полужесткой муфтой К-701 Установка коробки передач К-701
Вернуться в раздел каталога
